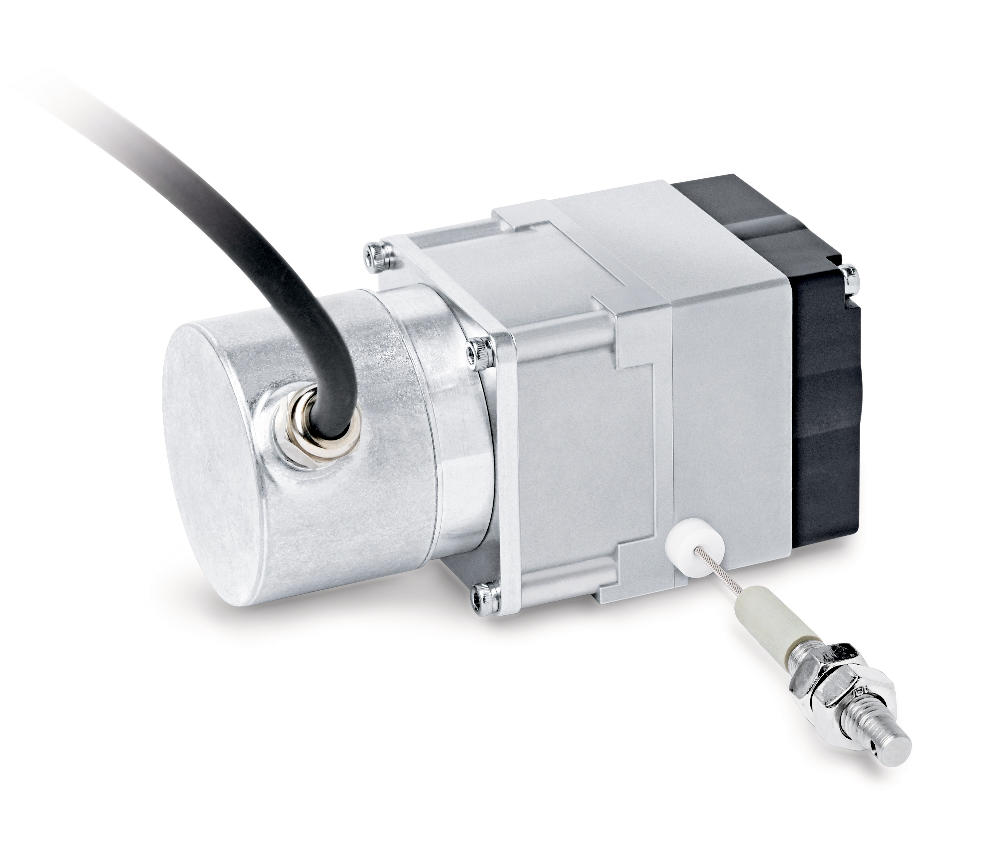

线拉编码器 SG21

用于旋转编码器安装的小型结构测量长度达 2000 mm
SIKO Global, 线拉编码器 SG21
SIKO Global, 线拉编码器 SG21
用于旋转编码器的紧密型拉绳编码器带最大直径 36 mm 法兰。
  • 用于带最大直径 36 毫米法兰的旋转编码器的拉绳编码器
  • 测量长度可达2000m
  • 坚固的压铸锌外壳、坚固的结构设计、坚固的测量绳线（防锈的）
  • 非常紧凑型设计
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 系统所属组件
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 线拉编码器 SG21

技术数据

机械参数
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.2  kg
外壳
 压铸锌
线绳类型
ø0.45  mm
不锈钢，塑料包层
拉力
≥2  N
工作温度 T1
≥11  N
工作温度 T2
测量位移/ 线鼓转动
 100  mm
特征
技术数据
内容补充
重复精度
±0.15  mm
每行进方向
行进速度
≤1  m/s
特征
技术数据
内容补充
环境温度
-10 …  80 °C
T1
-40 …  80 °C
T2

更多信息

可与该拉绳编码器组合使用的旋转编码器

匹配的旋转编码器可以在我们的网站 www.siko-global.com 上找到。其适合用于:
  • 模拟信号输出，如电流或电压输出: AV3650M
  • 用于增量式输出: IV2800
  • 用于绝对值输出: WV3650M、WV36M/CAN
SIKO 旋转编码器还具备包括以下种类的接口方式: 增量式、SSI、CANopen、CANopen Safety、SAE J1939、各种现场总线类型
各个编码器的特殊技术说明请参照相应的技术数据表。此外，其可继续适配应用于不同制造商的种类繁多的编码器。

安装提示

当固定线拉绳时要考虑拉绳是否伸直，也就是说与线绳出口延长垂直。建议: 起始位置首先选择在拉出大约 5mm 处。这样就能避免拉绳在返回时运动到极限位置。
符号显示

系统所属组件

SIKO Global, 线拉编码器 SG21
线拉编码器 SG21
SIKO Global, 安装法兰 ZB4002
安装法兰 ZB4002

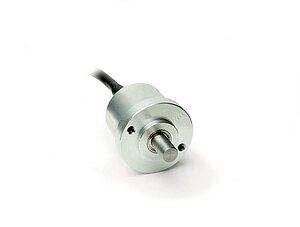

SIKO Global, 增量式编码器 IV2800
增量式编码器 IV2800

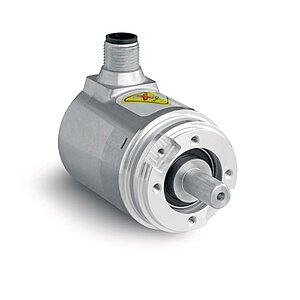

SIKO Global, 绝对值式编码器 AV3650M
绝对值式编码器 AV3650M
SIKO Global, 绝对值式编码器 WV3650M
绝对值式编码器 WV3650M

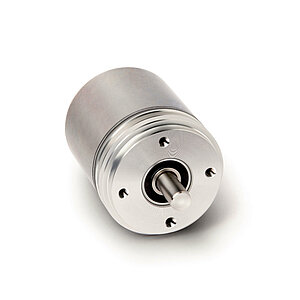

SIKO Global, 绝对值式编码器 WV36M/CAN
绝对值式编码器 WV36M/CAN

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

绳索固定件

GW

GW

GW

带螺纹的收绳器

HK

带钩子的收绳器

编码器类型

OG6

OG6

OG6

无编码器

S6

可多个编码器

见附件

电气连接的方向位置

1

1

1

绳索出口方向或轴向

取决于所装配的编码器
2

向上

3

绳索出口的对面

4

向下

O

无编码器

工作运行温度

T1

T1

T1

-10 … +80 °C

T2

-40 … +80 °C

您专人的订货代码

SG21 - GW - OG6 - 1 - T1
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

SP01

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN

附件

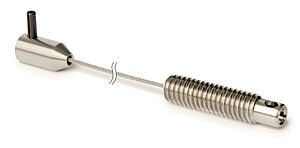

SIKO Global, 延长线 SV
延长线 SV

  • 用于延长测量线绳或延长与被测对象的距离，但编码器本身的测量范围不会因此而扩大

  • 简便的安装

前往有关产品

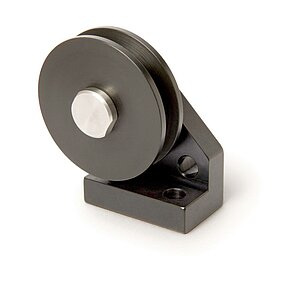

SIKO Global, 导向辊 UR
导向辊 UR

  • 用于改变测量方向。当拉绳编码器不能垂直于拉绳方向进行安装时，将使用变向滚筒。

  • 多个导向辊轮可以组合在一起

前往有关产品

类似产品

SIKO Global, 增量式编码器 IV2800
增量式编码器 IV2800

  • 微型结构，直径 28 毫米

  • 最大分辨率为 1024 脉冲/转

  • 坚固的轴承结构

前往有关产品

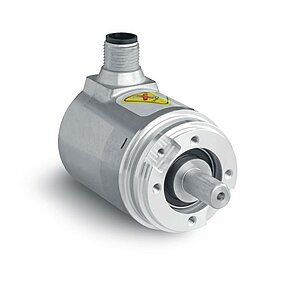

SIKO Global, 绝对值式编码器 AV3650M
绝对值式编码器 AV3650M

  • 无磨损磁性绝对值式编码器

  • 多圈、无齿轮、无电池

  • 电流或电压输出接口

前往有关产品
SIKO Global, 绝对值式编码器 WV3650M
绝对值式编码器 WV3650M

  • 无磨损磁性绝对值式编码器

  • 多圈、无齿轮、无电池

  • 接口方式 SSI、 IO-Link

前往有关产品

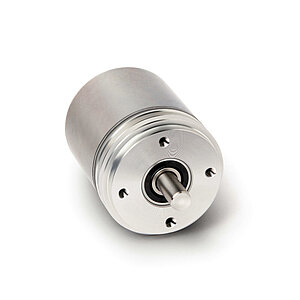

SIKO Global, 绝对值式编码器 WV36M/CAN
绝对值式编码器 WV36M/CAN

  • 紧密型结构(直径为 36.5 毫米)

  • 接口为 CANopen (DS406) 或者 SAE J1939

  • 无电池多圈型

前往有关产品

供货范围

  • SG21
  • 安装指南
