绝对值式编码器 WV3650M

带 SSI 和 IO-Link 接口的紧凑型空心轴旋转编码器
SIKO Global, 绝对值式编码器 WV3650M
SIKO Global, 绝对值式编码器 WV3650M
旋转编码器 WV3650M 是一绝对值式磁性单圈和多圈旋转编码器，其极其紧凑的设计令人印象深刻。 其在抗振方面特别坚固耐用。 通过其高达 IP67 的高防护等级和 -40 °C 至 +85 °C 的工作温度范围，它也适用于应用要求苛刻的工业应用。 直径仅为 36 毫米的特小结构设计，注定其旋转编码器特别适用于安装空间有限的应用。得益于 IO-Link 和 SSI 接口，其编码器已为工业 4.0 的达标准备就绪，并非常适用于自动化网络中的点对点通信交流。
  • 无磨损磁性绝对值式编码器
  • 多圈、无齿轮、无电池
  • 接口方式 SSI、 IO-Link
  • 极其紧凑且非常坚固的结构造型
  • 防护等级为 IP67
  • 广泛的温度范围 -40 °C 至 85 °C
  • 异常经济实惠、物超所值
  • 工业 4.0 就绪
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 绝对值式编码器 WV3650M

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.2  kg
轴
 不锈钢
法兰
 铝
外壳
 压铸锌
转速
 6000  min-1
适用防护等级 IP65 和安装型式为 M3、M4 时，短期时间 ≤10 min.
 3000  min-1
适用防护等级 IP65 和安装型式为 M3、M4 及不间断运行时，
 4000  min-1
适用防护等级 IP67 和安装型式为 M1、M2 时，短期时间 ≤10 min.
 2000  min-1
适用防护等级 IP67 或安装型式为 M1、M2 及不间断运行时，
启动扭矩
<0.007  Nm  在 20 °C 时
适用防护等级 IP65 和安装型式为 M3、M4 时
<0.01  Nm  在 20 °C 时
适用防护等级 IP67 和安装型式为 M3、M4 时
<0.01  Nm  在 20 °C 时
在安装型式为 M1、M2 时
轴负载
 40  N
径向，安装型式 M3、M4
 20  N
轴向、安装型式为 M3、M4
 80  N
轴向，安装型式 M1、M2
 40  N
轴向、安装型式为 M1、M2
电缆护套
 PUR
直接 5.5 ±0.2 mm, 限于 SSI 型
电缆曲率半径
 45  mm
静态式，限于 SSI
 65  mm
动态式, 限于 SSI
安装方式
 压夹式法兰 ø58 mm
安装型式 M1
 伺服法兰 ø58 mm
安装型式 M2
 压夹式法兰 ø36 mm
安装型式 M3
 伺服法兰 ø36 mm
安装型式 M4

Schnittstelle IO-Link

特征
技术数据
内容补充
工作电压
 18 …  30 V DC
反极性保护，所用适配器符合等级 2  (UL 1310)
电流消耗
≤40  mA
无载荷
参数存储器
1010 次循环
也适用于校准过程
状态指示
 双色 LED 灯 (红/绿)
设备状态
接口
 IO-Link 版本 1.1
根据 IEC 61131-9 标准
参数
 SIKO 标准简介
IOL
 智能传感器简介
IOLssp
连接方式
 1 个 M12 插拔连接器 (A 编码)
4-芯式, 1个带芯针的插头, 连接类型 E12E

Schnittstelle SSI

特征
技术数据
内容补充
工作电压
 10 …  30 V DC
反极性保护，所用适配器符合等级 2  (UL 1310)
电流消耗
≤40  mA
无载荷
参数存储器
1010 次循环
也适用于校准过程
数字量输入
 2
校准 (SET)、旋转方向 (DIR)，两个信号输入在高电平（比较器）时反应。
高的输入信号电平
≥60  %  来自 +UB
<+UB
低的输入信号电平
≤30  %  来自 +UB
SSI 时钟频率输入
 50 kHz …  2 MHz
状态指示
 双色 LED 灯 (红/绿)
设备状态
单稳态触发器时间
≤15  µs
接口
 SSI
符合 RS485 标准的线路驱动程序
周期循环时间
 2  ms
连接方式
 1 个 M12 插拔连接器 (A 编码)
8 枚针端、1 根插销、连接类型 E12E
 开放的电缆末端
连接方式 E1
特征
技术数据
内容补充
扫描
 磁性
分辨率
 12  bit
单圈、4096 步数或转数、仅限于 SSI
 13  bit
单圈、8192 步数或转数、仅限于 SSI
 14  bit
单圈, 16384 步骤/转
系统精确度
±1  °
重复精度
±0.2  °
测量范围
 1  rotation(s)
单圈
 4096  rotation(s)
12 bit、仅限于 SSI 式
 65536  rotation(s)
16 bit、仅限于 SSI 式
 262144  rotation(s)
18 bit、仅限于 IO-Link 式
 16777216  rotation(s)
24 bit、仅限于 SSI 式
许可
 UL
UL 61010-1, 文件号 E503367
特征
技术数据
内容补充
环境温度
-40 …  85 °C
储存温度
-40 …  85 °C
相对湿度
 93  %
不允许凝露
EMV
 按 DIN EN 61326-1 标准
对抗扰度有要求的工业
 按 DIN EN 61000-4-2, -3, -6, -8 标准
抗干扰性 / 影响度
 按 DIN EN 61000-4-4 标准
burst
 按 DIN EN 61000-6-2 标准
抗干扰性 / 影响度
 按 DIN EN 61000-6-4 标准
干扰发射 / 放射量
 按 DIN EN 55011 标准，等级 A 和 B
干扰放射强度或无线电放射抑制
安全条例
 UL 61010-1
室内使用，也可室外使用，不适用于直接紫外线辐射下。
防护等级
 IP65
按照 EN 60529 标准 (防护等级未经 UL 检验）
 IP67
按照 EN 60529 标准 (防护等级未经 UL 检验）
耐冲击性
2500 m/s2, 6 ms
按照 EN 60068-2-27 标准
耐振动性
300 m/s2, 10 … 2000 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

SSI, E12E

信号符标
 插脚
GND
 1
+UB
 2
T +
 3
T -
 4
D +
 5
D -
 6
SET
 7
DIR
 8

SSI, E1

信号符标
 颜色
GND
 白色
+UB
 棕色
T +
 绿色
T -
 黄色
D +
 灰色
D -
 粉红色
SET
 蓝色
DIR
 红色

IO-Link, E12E

信号符标
 插脚
L+ (+UB)
 1
nc
 2
L- (GND)
 3
C/Q
 4

工业 4.0

在大多数情况下，与绝对旋转编码器的数据交换仅限于工艺过程数据的交换。 除了工艺过程数据之外，带有 IO-Link 接口的旋转编码器还提供附加信息，通过对其信息进行评估，可以得到状态监测"Condition Monitoring"和需维护预测性"Predictive Maintenance" 的功能：
工艺数据
 智能值
 智能式功能
实际位置
 温度
 状况监控
速度
 极限速度
 应用功能过载
运行时间计数器
 运行时间
Beschleunigung-Events
 激活 PLC 功能
速度Geschwindigkeit-Events
 激活 PLC 功能
资产利用管理

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

界面接口/
报告记录

IOL

IOL

IOL

IO-Link SIKO 标准简介

IOLssp

IO-Link 智能传感器标准简介

SSIb

SSI、二进制

SSIg

SSI、灰色

步骤/
转

4096

4096

4096

12 bit

仅限于 SSI 接口
8192

13 bit

仅限于 SSI 接口
16384

14 bit

仅限于 IO-Link 接口

转数

1

1

1

单圈

4096

12 bit, 多圈

仅限于 SSI 接口
65536

16 bit, 多圈

仅限于 SSI 接口
262144

18 bit, 多圈

仅限于 IO-Link 接口
16777216

24 bit, 多圈

仅限于 SSI 接口

轴直径 x 长度

6x12,5

6x12.5

6x12,5

ø6 mm x 12.5 mm

8x15

直径8 mm x 15 mm

10x20

直径10 mm x 20 mm

1/4x0,492

ø1/4 in x 0.492 in

安装方式

M1

M1

M1

压夹式法兰 ø58 mm

M2

伺服法兰 ø58 mm

M3

压夹式法兰 ø36 mm

M4

伺服法兰 ø36 mm

防护等级

IP65

IP65

IP65

IP65

IP67

IP67

电气连接的方向位置

A

A

A

轴方向

R

径向

连接方式

E1

E1

E1

开放的电缆末端

仅限于 SSI 接口
E12E

插头

电缆长度

01,0

01.0

01.0
单位为米
02.0
05.0
10.0
仅限于连接类型 E1
OK

无电线

仅限于连接类型 E12E

您专人的订货代码

WV3650M - IOL - 4096 - 1 - 6x12.5 - M1 - IP65 - A - E1 - 01.0 - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

IO-Link

PDF

DE
EN

3D-CAD 模型

链接或 URL

CAD-Modell

欧盟符合性声明

PDF

DE | EN

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

认证

UL

PDF

EN

附件

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
更多附件
订货代码
配套插头, 4 针, 弯角插口
83091
配套插头, 8 针, 插口
83525
配套插头, 4 针，插口
83526
配套插头, 8 针，弯角插口
87599

类似产品

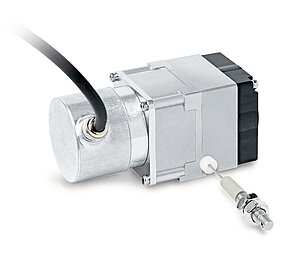

SIKO Global, 线拉编码器 SG21
线拉编码器 SG21

  • 用于带最大直径 36 毫米法兰的旋转编码器的拉绳编码器

  • 测量长度可达2000m

  • 坚固的压铸锌外壳、坚固的结构设计、坚固的测量绳线（防锈的）

前往有关产品

供货范围

  • WV3650M
  • 快速参考指南
