Capteur de câble SG21

Petit modèle pour montage de codeurs rotatifs, mesure linéaire de 2000 mm
SIKO Global, Capteur de câble SG21
SIKO Global, Capteur de câble SG21
Capteur à câble compact pour codeurs rotatifs à bride de diamètre max. de 36 mm
  • Capteur à câble pour codeur à bride Ø36 mm max.
  • Mesure linéaire 2000 mm max.
  • Boîtier solide en zinc moulé, construction résistante, câble de mesure (acier non oxydable) solide
  • Modèle très compact
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Composant du système
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Capteur de câble SG21

Caractéristiques techniques

Donnnées mécaniques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.2  kg
Boîtier
 zinc moulé sous pression
Type de câble
ø0.45  mm
acier spécial inoxydable, gainé de plastique
Force de traction
≥2  N
température de travail T1
≥11  N
température de travail T2
Déplacement linéaire/circonférence du tambour
 100  mm
Caractéristique
Caractéristiques techniques
Complément
Reproductibilité
±0.15  mm
pour chaque sens d'approche
Vitesse de déplacement
≤1  m/s
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-10 …  80 °C
T1
-40 …  80 °C
T2

Plus d’informations

Codeurs rotatifs pouvant être combinés avec ce codeur à câble

Les capteurs rotatifs appropriés sont indiqués sur notre site www.siko-global.com. Ils conviennent…
  • aux sorties analogiques telles que courant ou tension : AV3650M
  • aux sorties incrémentales : IV2800
  • aux sorties absolues : WV3650M, WV36M/CAN
Les codeurs rotatifs SIKO possèdent entre autres les interfaces suivantes : incrémentale, SSI, CANopen, IO-Link
Les spécifications techniques de ces appareils sont indiquées dans les fiches techniques correspondantes. Un grand nombre de codeurs de différents fabricants peuvent en outre être utilisés.

Instruction de montage

Il doit être tenu compte lors de la fixation du câble de ce que la course du câble s'effectue en prolongement droit, donc vertical de sa sortie. Recommandation :ne choisir une position initiale qu'après avoir fait sortir env. 5 mm de câble. Cela évite que le câble retourne jusqu'en butée.
Représentation symbolique

Composant du système

SIKO Global, Capteur de câble SG21
Capteur de câble SG21
SIKO Global, Bride de montage ZB4002
Bride de montage ZB4002
SIKO Global, Codeur incrémental IV2800
Codeur incrémental IV2800
SIKO Global, Codeur de valeur absolue AV3650M
Codeur de valeur absolue AV3650M
SIKO Global, Codeur de valeur absolue WV3650M
Codeur de valeur absolue WV3650M
SIKO Global, Codeur de valeur absolue WV36M/CAN
Codeur de valeur absolue WV36M/CAN

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

fixation de câble

GW

GW

GW

fixation du câble avec filet

HK

fixation du câble avec crochet

type de codeur

OG6

OG6

OG6

sans codeur

S6

nombreux codeurs possibles

voir Accessoires

position branchement électrique

1

1

1

Direction sortie de câble ou axiale

en fonction du codeur monté
2

vers le haut

3

en face de la sortie de câble

4

vers le bas

O

sans codeur

température de service

T1

T1

T1

-10 à +80 °C

T2

-40 … +80 °C

Votre clé de commande

SG21 - GW - OG6 - 1 - T1
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions abrégées

SP01

PDF

DE | EN

Modèle 3D-CAO

Lien/URL

CAD-Modell

Instructions de montage

PDF

DE | EN

Accessoires

SIKO Global, Prolongement du câble SV
Prolongement du câble SV

  • Prolongement du câble de mesure ou de l‘écart de l‘objet de mesure; toutefois la plage de mesure du codeur n‘est pas plus étendue

  • Montage simple

Vers le produit
SIKO Global, Poulie de renvoi UR
Poulie de renvoi UR

  • Modifier le sens de mesure. Des poulies de renvoi pourront être montées quand le capteur de déplacement par câble n‘est pas au même niveau que la direction de déroulement du câble

  • Plusieurs poulies de renvoi peuvent être associées

Vers le produit

Produits comparables

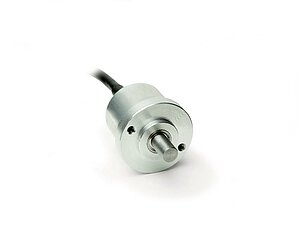

SIKO Global, Codeur incrémental IV2800
Codeur incrémental IV2800

  • Petit modèle Ø 28 mm

  • Résolution 1024 impulsions/tour max.

  • Robuste palier

Vers le produit

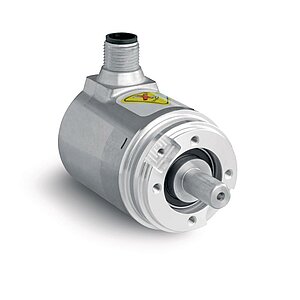

SIKO Global, Codeur de valeur absolue AV3650M
Codeur de valeur absolue AV3650M

  • Codeur magnétique absolu inusable

  • Multitours sans réducteur et sans batterie

  • Interfaces sortie courant ou tension

Vers le produit
SIKO Global, Codeur de valeur absolue WV3650M
Codeur de valeur absolue WV3650M

  • Codeur magnétique absolu inusable

  • Multitours sans réducteur et sans batterie

  • Interfaces SSI, IO-Link

Vers le produit
SIKO Global, Codeur de valeur absolue WV36M/CAN
Codeur de valeur absolue WV36M/CAN

  • Modèle compact (diamètre de 36,5 mm)

  • Interface CANopen (DS406) ou SAE J1939

  • Multiturn sans batterie

Vers le produit

Étendue de la livraison

  • SG21
  • Instructions de montage
