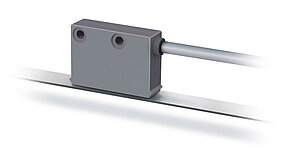

Sensore magnetico MSK2000
Sensore compatto, incrementale, interfaccia digitale, risoluzione 0.25 mm
- Risoluzione lineare 0.25 mm
- Ripetibilità ±1 incremento
- Tensione di esercizio 5 o 24 V
- Funziona con banda magnetica MB2000
- Distanza di lettura ≤10 mm
Disegno tecnico
Dati tecnici
Rappresentazioni grafiche dei segnali
Nota
Lo stato logico dei segnali A e B non è definito in rapporto al segnale di indice I o al segnale di riferimento R. Esso può quindi discostare dalla rappresentazione grafica del segnale.
Ulteriori informazioni
piedinatura
non invertito
|
Segnale |
E1 |
E6X |
|
GND |
nero |
1 |
|
+UB |
marrone |
2 |
|
A |
rosso |
3 |
|
B |
arancione |
4 |
|
nc |
5 |
|
|
nc |
6 |
|
|
nc |
7 |
invertito
|
Segnale |
E1 |
E6X |
|
A |
rosso |
1 |
|
B |
arancione |
2 |
|
nc |
3 |
|
|
+UB |
marrone |
4 |
|
GND |
nero |
5 |
|
/A |
giallo |
6 |
|
/B |
verde |
7 |
Invertito con segnale di riferimento
|
Segnale |
E1 |
E6X |
|
A |
rosso |
1 |
|
B |
arancione |
2 |
|
I |
blu |
3 |
|
+UB |
marrone |
4 |
|
GND |
nero |
5 |
|
/A |
giallo |
6 |
|
/B |
verde |
7 |
|
/I |
viola |
8 |
Istruzioni di montaggio
|
A, distanza di lettura sensore/banda |
≤10 mm |
|
B, spostamento laterale |
±2 mm (banda di 10 mm) ±5 mm (banda di 20 mm) |
|
C, disassamento |
±3° |
|
D, inclinazione longitudinale |
±3° |
|
E, inclinazione laterale |
±3° |
Componente di sistema
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Tensione di esercizio
4
Tipo di connessione
E1
Lunghezza cavo
01.0
Circuito di uscita
PP
segnale di uscita
NI
segnale di riferimento
O
Risoluzione
0.25
Volume di fornitura
- MSK2000
- Set di fissaggio
- Istruzioni per il montaggio
