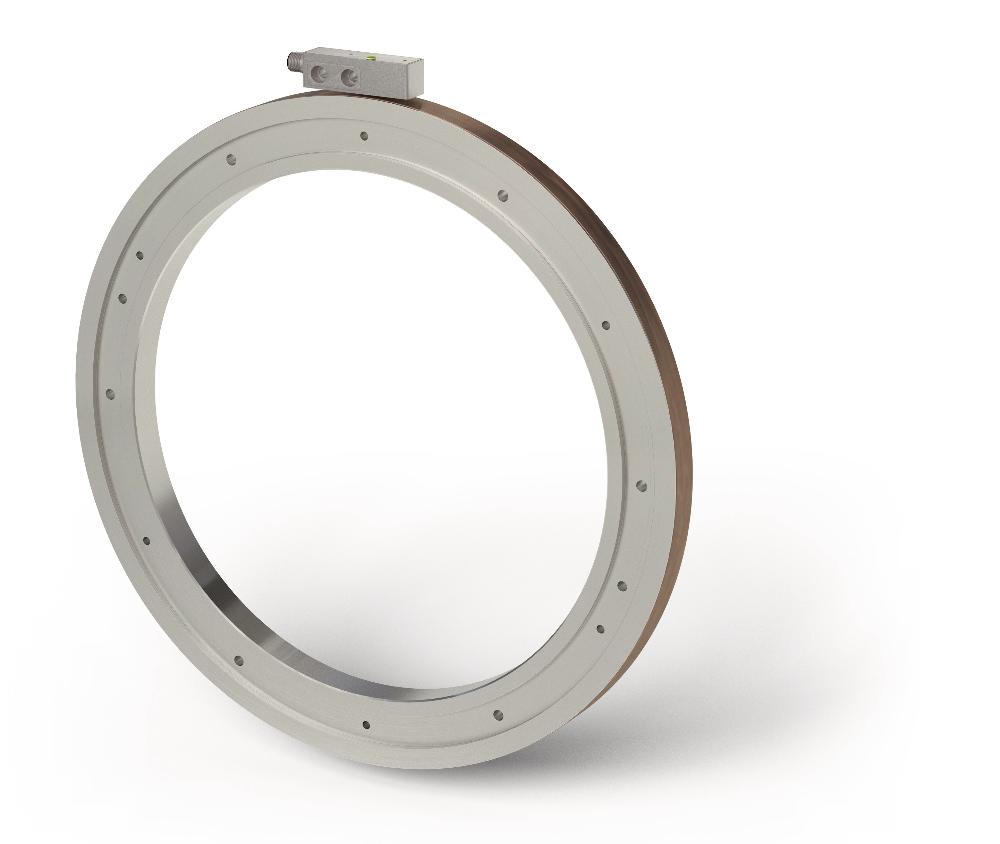

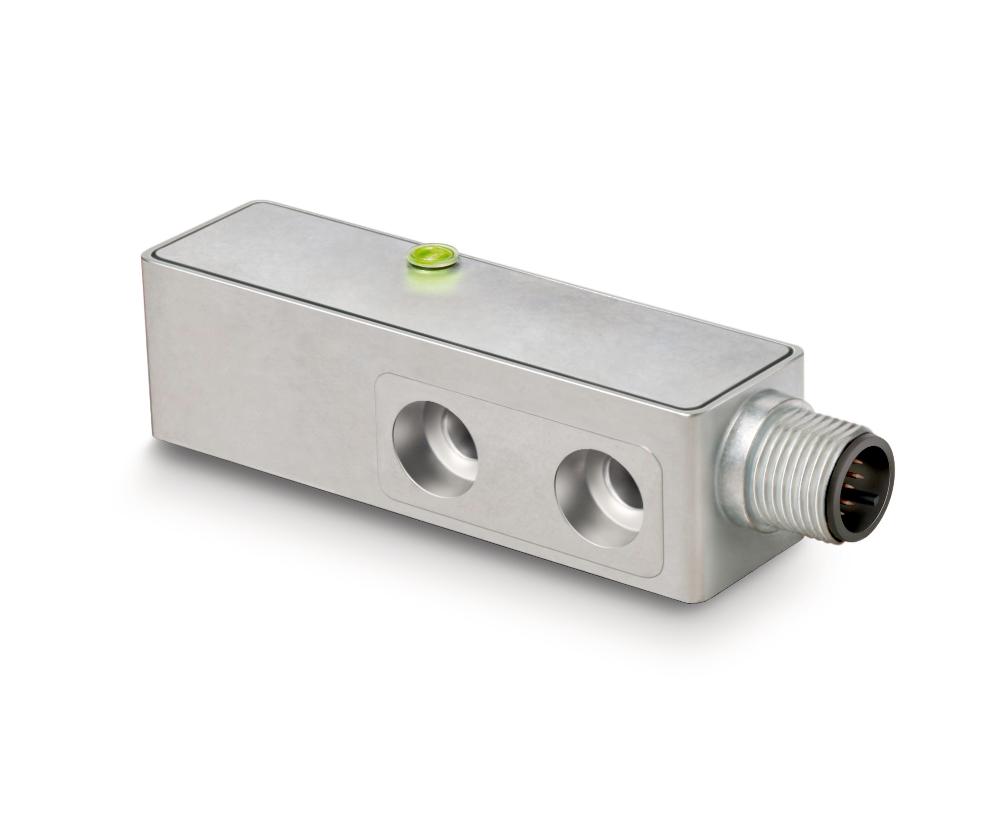

磁性传感器 MSAC501
绝对值式用于旋转运动高分辨率位置检测
- 最大分辨率为0.0014° (MRAC501)或者 4.88 微米
- 重复精度为 ±0.0014° (MRAC501) 或者 4.88 µm
- 系统精确性 ±0.06° (MRAC501) 或者 ±0.03 mm
- 输出开关 SSI, RS485 (绝对值式), 可选择 LD (增量式)
- 信号周期为 5 mm
- 用于诊断的 LED 状态指示灯
技术制图
技术数据
增量式外围速度
|
周速度 [m/s] |
||||||||||
|
增量式缩放 |
7 bit |
25.00 |
15.63 |
7.81 |
3.13 |
1.95 |
0.98 |
0.49 |
0.24 |
0.12 |
|
8 bit |
19.53 |
7.81 |
3.91 |
1.56 |
0.98 |
0.49 |
0.24 |
0.12 |
0.06 |
|
|
9 bit |
9.77 |
3.91 |
1.95 |
0.78 |
0.49 |
0.24 |
0.12 |
0.06 |
0.03 |
|
|
10 bit |
4.88 |
1.95 |
0.98 |
0.39 |
0.24 |
0.12 |
0.06 |
0.03 |
0.01 |
|
|
脉冲间隔 [μs] |
0.2 |
0.5 |
1 |
2.5 |
4 |
8 |
16 |
32 |
66 |
|
|
计数频率[kHz] |
1250 |
500 |
250 |
100 |
62.5 |
31.25 |
15.63 |
7.81 |
3.79 |
|
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
更多信息
连接引脚分配类型
无 ＬＤ
|
SSI |
RS485 |
PIN |
|
nc |
nc |
1 |
|
D+ |
DÜA |
2 |
|
D- |
DÜB |
3 |
|
T- |
nc |
4 |
|
+UB |
+UB |
5 |
|
nc |
nc |
6 |
|
nc |
nc |
7 |
|
nc |
nc |
8 |
|
nc |
nc |
9 |
|
config |
config |
10 |
|
T+ |
nc |
11 |
|
GND |
GND |
12 |
带 LD
|
SSI |
RS485 |
PIN |
|
nc |
nc |
1 |
|
D+ |
DÜA |
2 |
|
D- |
DÜB |
3 |
|
T- |
nc |
4 |
|
+UB |
+UB |
5 |
|
/A |
/A |
6 |
|
A |
A |
7 |
|
/B |
/B |
8 |
|
B |
B |
9 |
|
config |
config |
10 |
|
T+ |
nc |
11 |
|
GND |
GND |
12 |
安装提示
|
A, 传感器/环的读取间距 |
≤0.2 mm |
|
B, 横向偏移 |
±1.5 mm |
|
C, 同心度偏差 |
<±0.5° |
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
密码尺寸大小
7
绝对式缩放
7
接口
RS485
输出电路
O
增量式缩放
7
脉冲间隔
0.2
供货范围
- MSAC501
- 安装指南
- 距离规范
