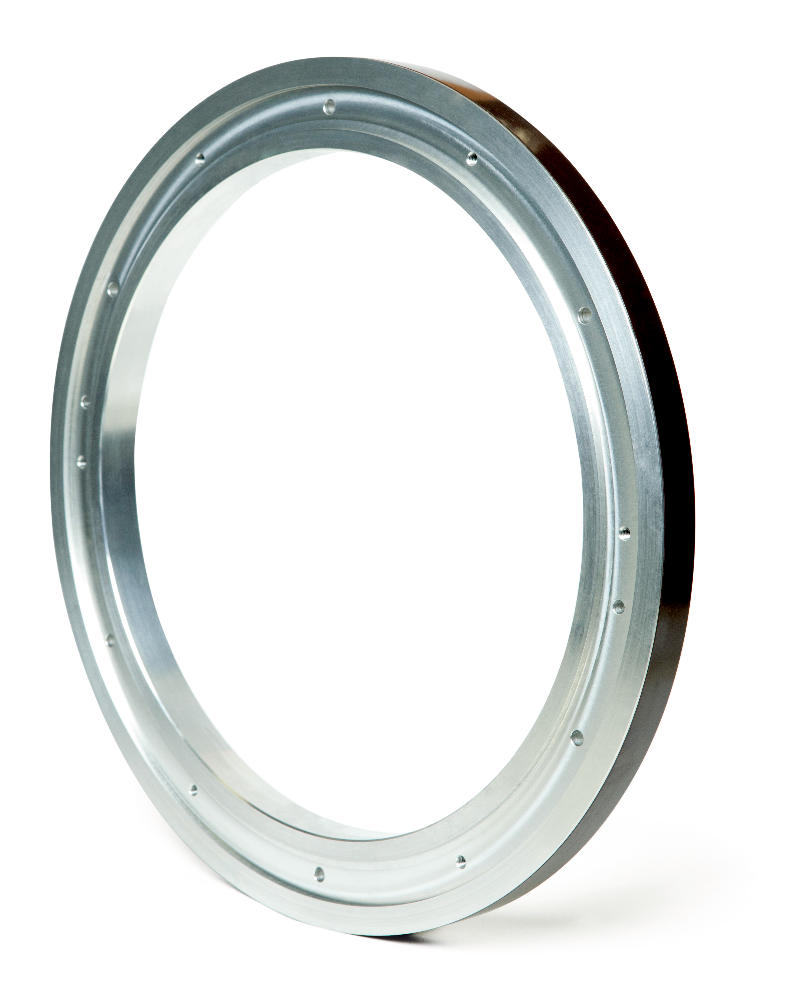

磁环 MRAC501
绝对值式用于旋转运动高分辨率位置检测
- 外径 406.4 mm,256 针(编码尺寸 8 Bit)
- 空心轴直径 ≤320 mm
- 绝对值式 转速 ≤234 min-1
- 增量式 转速 ≤1172 min-1
技术制图
技术数据
机械参数
系统数据
环境条件
特征
技术数据
内容补充
法兰
 铝
转速
≤234
 min-1
绝对值式
≤1172
 min-1
增量式,机械式
特征
技术数据
内容补充
针长
5
 mm
系统精确度
±0.06
 °
 在 TU = 20 °C 时
测量范围
360
 °
特征
技术数据
内容补充
环境温度
-40 … 80 °C
储存温度
-40 … 80 °C
相对湿度
100
 %
允许凝露
更多信息
系统分辨率 MRAC501带 MSAC501
系统分辨率* 绝对值式和增量式 [Bit]
总 Bit/转数 |
||
磁性传感器 MSAC501刻度 |
7 bit |
15 |
8 bit |
16 |
|
9 bit |
17 |
|
10 bit |
18 |
|
磁环MRAC501编码尺寸 |
256 (8 Bit) |
|
3 |
1 |
4 |
系统分辨率* 绝对式[步/转]
Bit/转 |
步骤/转 |
分辨率 |
15 |
32768 |
0.011° (39.6") |
16 |
65536 |
0.0055° (19.8") |
17 |
131072 |
0.0027° (9.9") |
18 |
262144 |
0.0014° (4.9") |
系统分辨率* 增量式 [步数/转]
Bit/转 |
步骤/转** |
分辨率** |
15 |
131072 |
0.0027° (9.9") |
16 |
262144 |
0.0014° (4.9") |
17 |
524288 |
0.0007° (2.5") |
18 |
1048576 |
0.0003° (1.2") |
* 系统分辨率 = 传感器缩放比例 + 环的编码尺寸大小
**在对增量信号进行 4 倍评估之后
**在对增量信号进行 4 倍评估之后
转数 MRAC501 带 MSAC501
增量式, 编码尺寸 8 Bit, 256 极
速度[min-1] |
||||||||||
增量式磁性传感器 MSAC501 的缩放 |
7 bit |
1172 |
732 |
366 |
146 |
92 |
46 |
23 |
11.4 |
5.6 |
8 bit |
916 |
366 |
183 |
73 |
46 |
23 |
11.4 |
5.7 |
2.8 |
|
9 bit |
458 |
183 |
92 |
37 |
23 |
11.4 |
5.7 |
2.9 |
1.39 |
|
10 bit |
229 |
92 |
46 |
18.3 |
11.4 |
5.7 |
2.9 |
1.43 |
0.69 |
|
脉冲间隔 [µs] |
0.2 |
0.5 |
1 |
2.5 |
4 |
8 |
16 |
32 |
66 |
|
计数频率[kHz] |
1250 |
500 |
250 |
100 |
62.5 |
31.25 |
15.63 |
7.81 |
3.79 |
|
3 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
绝对式
密码尺寸大小 |
速度[min-1] |
8 bit |
234 |
订单代码
提示
请您注意在订购传感器MSAC501时,选择编码尺寸为8。
供货范围
- MRAC501
