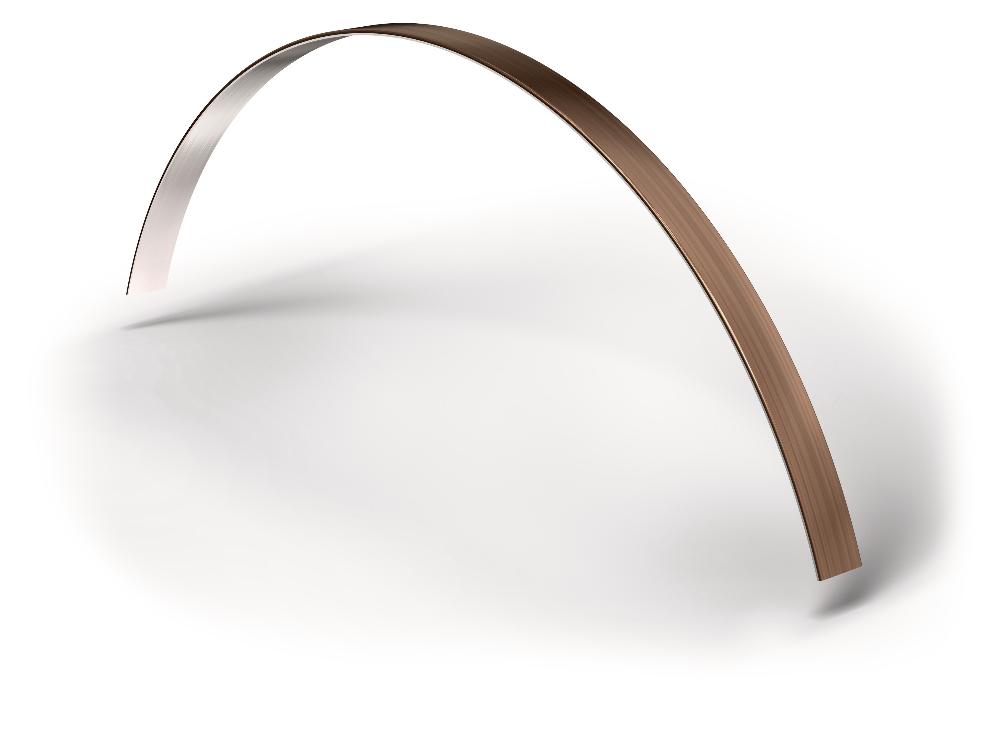

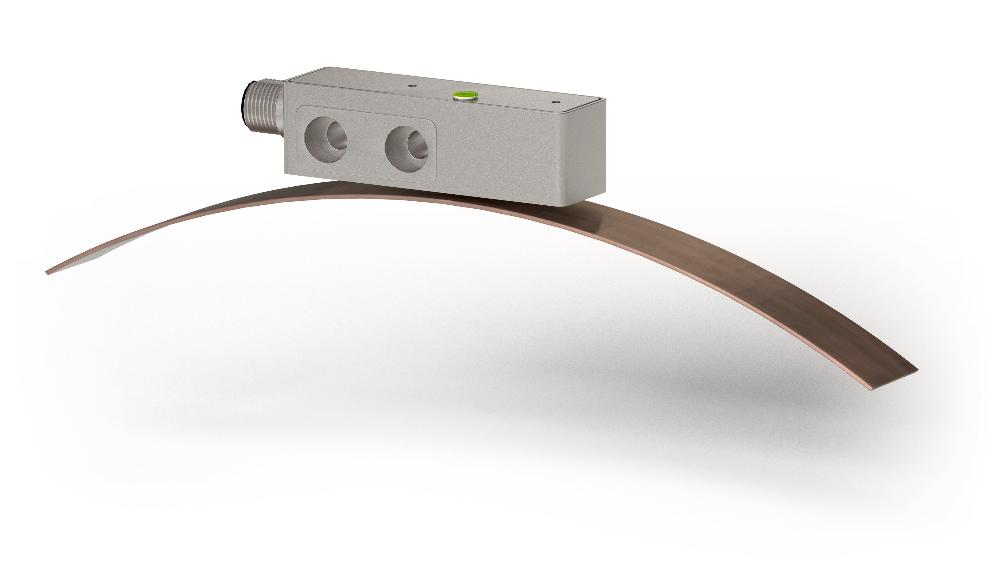

磁尺 MBAC501
绝对式，高分辨率角度检测
- 安装简便，可以自行进行组装
- 灵活的测量半径
- 测量范围 <360°
技术制图
技术制图
技术数据
更多信息
安装提示
尺寸表
|
密码尺寸大小 |
尺寸 A [mm] |
尺寸 B [mm] |
尺寸 直径C [mm] |
测量角度a [°] |
测量长度 l [mm] |
|
7 Bit |
11.1 |
35 |
≥384 |
<190 * |
≤640 |
|
8 Bit |
8.6 |
40 |
≥501 |
<290 * |
≤1280 |
|
9 Bit |
6.1 |
45 |
≥634 |
≤2560 |
|
|
10 Bit |
3.6 |
50 |
≥782 |
≤5120 |
|
|
11 Bit |
1.1 |
55 |
≥946 |
≤10240 |
“所需磁带长度 b”的计算方法请参见订单拦项
图表 直径/测量角度
检查最大测量长度
订单代码
所需尺长度
系统技术配置
特征
选择类型规格
内容补充
长度
00.50
密码尺寸大小
7
载体胶带
TM
供货范围
- MBAC501
