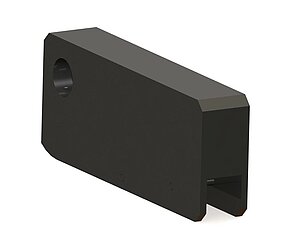

磁性传感器 MSA213K
绝对高分辨率、众多接口方式、可转式插头
- 高度绝对分辨率达 1 µm
- 重复精度最大为 ±1 μm
- 读取间距 ≤0.8 mm
- 测量范围 0 … 16 m
- LED 功能指示和状态指示灯
- 接口方式 BiSS C、SSI、IO-Link
- 模拟式 Sin/Cos 1 Vss 或者数字式线性驱动器可选
- 连接方式 M12(A 编码),可摆动式
- 工业 4.0 就绪
技术制图
技术数据
信号图, 输出 Sin/Cos
F: 1 VSS ±10 %
M: 90° ±1.0° 或 ±3° (25 kHz 时)
信号模式图、输出电路 LD
脉冲间隔值,输出转换 LD
行进速度
行进速度 Vmax [m/s] |
|||||||
分别率 [µm] |
1 |
10.00 |
5.00 |
2.00 |
1.00 |
0.50 |
0.20 |
5 |
25.00 |
25.00 |
10.00 |
5.00 |
2.50 |
1.00 |
|
10 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.00 |
|
脉冲间隔 [μs] |
0.10 |
0.20 |
0.50 |
1.00 |
2.00 |
5.00 |
|
计数频率[kHz] |
2500.00 |
1250.00 |
500.00 |
250.00 |
125.00 |
50.00 |
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
更多信息
连接引脚分配类型
界面接口方式 SSI, BiSS C 无 LD, 1Vss
SSI |
BiSS C |
插脚 |
nc |
nc |
1 |
D+ |
SLO |
2 |
D- |
NSLO |
3 |
T- |
NMA |
4 |
+UB |
+UB |
5 |
nc |
nc |
6 |
nc |
nc |
7 |
nc |
nc |
8 |
nc |
nc |
9 |
nc |
nc |
10 |
T+ |
MA |
11 |
GND |
GND |
12 |
界面接口方式 SSI, BiSS C 带 LD, 1Vss
SSI |
BiSS C |
插脚 |
nc |
nc |
1 |
D+ |
SLO |
2 |
D- |
NSLO |
3 |
T- |
NMA |
4 |
+UB |
+UB |
5 |
/A, Sin- |
/A, Sin- |
6 |
A, Sin+ |
A, Sin+ |
7 |
/B, Cos- |
/B, Cos- |
8 |
B, Cos+ |
B, Cos+ |
9 |
nc |
nc |
10 |
T+ |
MA |
11 |
GND |
GND |
12 |
界面接口方式 IO-Link 无 LD, 1Vss
信号符标 |
插脚 |
L+ (+UB) |
1 |
I/Q |
2 |
L- (GND) |
3 |
C/Q |
4 |
界面接口方式 IO-Link 带 LD, 1Vss
信号符标 |
插脚 |
nc |
1 |
nc |
2 |
nc |
3 |
nc |
4 |
L+ (+UB) |
5 |
/A, Sin- |
6 |
A, Sin+ |
7 |
/B, Cos- |
8 |
B, Cos+ |
9 |
C/Q |
10 |
I/Q |
11 |
L- (GND) |
12 |
工业 4.0
工艺数据 |
智能值 |
智能式功能 |
实际位置 |
-- |
可信度监控 |
安装提示
A, 传感器/尺的读取间距 |
≤0.8 mm |
B, 横向偏移 |
±0.6 mm |
C, 同心度偏差 |
±1° |
D, 纵向斜度 |
传感器与磁尺之间的最大读值距离 A 不允许在任何位置超过 |
E, 横向斜度 |
传感器与磁尺之间的最大读值距离 A 不允许在任何位置超过 |
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
增量式分辨率
1
脉冲间隔
0.1

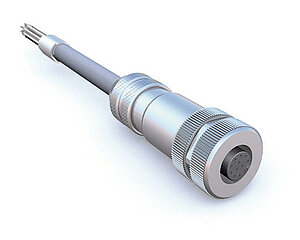

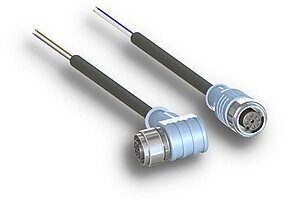

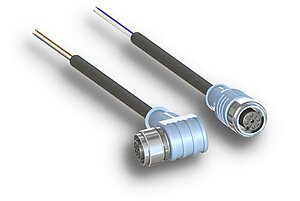

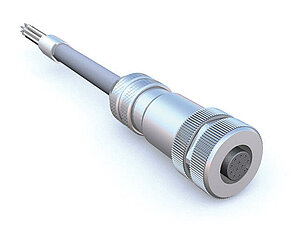

附件
供货范围
- MSA213K
- 距离规范
- 快速参考指南
