Sensore magnetico MSA213K
alta risoluzione assoluta, numerose interfacce, connettore orientabile
- Elevata risoluzione assoluta 1 µm
- Ripetibilità max. ±1 μm
- Distanza di lettura ≤0.8 mm
- Range di misura 0 … 16 m
- LED indicatore di funzione e di stato
- Interfacce BiSS C, SSI, IO-Link
- Opzionale analogico Sen/Cos 1 Vss o digitale Line Driver
- Tecnologia di connessione M12 (codifica A), orientabile
- Industry 4.0 ready
Disegno tecnico
Dati tecnici
Rappresentazione grafica del segnale, uscita Sen/Cos
F: 1 VSS ±10 %
M: 90° ±1.0° / ±3° (25 kHz)
Rappresentazione grafica del segnale, circuito di uscita LD
Distanza impulsi, circuito di uscita LD
Velocità di traslazione
|
Velocità di traslazione Vmax [m/s] |
|||||||
|
Risoluzione [µm] |
1 |
10.00 |
5.00 |
2.00 |
1.00 |
0.50 |
0.20 |
|
5 |
25.00 |
25.00 |
10.00 |
5.00 |
2.50 |
1.00 |
|
|
10 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.00 |
|
|
Distanza impulsi [μs] |
0.10 |
0.20 |
0.50 |
1.00 |
2.00 |
5.00 |
|
|
Frequenza di conteggio [kHz] |
2500.00 |
1250.00 |
500.00 |
250.00 |
125.00 |
50.00 |
|
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
Ulteriori informazioni
piedinatura
Interfaccia SSI, BiSS C senza LD, 1Vss
|
SSI |
BiSS C |
PIN |
|
nc |
nc |
1 |
|
D+ |
SLO |
2 |
|
D- |
NSLO |
3 |
|
T- |
NMA |
4 |
|
+UB |
+UB |
5 |
|
nc |
nc |
6 |
|
nc |
nc |
7 |
|
nc |
nc |
8 |
|
nc |
nc |
9 |
|
nc |
nc |
10 |
|
T+ |
MA |
11 |
|
GND |
GND |
12 |
Interfaccia SSI, BiSS C con LD, 1Vss
|
SSI |
BiSS C |
PIN |
|
nc |
nc |
1 |
|
D+ |
SLO |
2 |
|
D- |
NSLO |
3 |
|
T- |
NMA |
4 |
|
+UB |
+UB |
5 |
|
/A, Sin- |
/A, Sin- |
6 |
|
A, Sin+ |
A, Sin+ |
7 |
|
/B, Cos- |
/B, Cos- |
8 |
|
B, Cos+ |
B, Cos+ |
9 |
|
nc |
nc |
10 |
|
T+ |
MA |
11 |
|
GND |
GND |
12 |
Interfaccia IO-Link senza LD, 1Vss
|
Segnale |
PIN |
|
L+ (+UB) |
1 |
|
I/Q |
2 |
|
L- (GND) |
3 |
|
C/Q |
4 |
Interfaccia IO-Link con LD, 1Vss
|
Segnale |
PIN |
|
nc |
1 |
|
nc |
2 |
|
nc |
3 |
|
nc |
4 |
|
L+ (+UB) |
5 |
|
/A, Sin- |
6 |
|
A, Sin+ |
7 |
|
/B, Cos- |
8 |
|
B, Cos+ |
9 |
|
C/Q |
10 |
|
I/Q |
11 |
|
L- (GND) |
12 |
Industria 4.0
|
Dati di processo |
Smart Value |
Smart Function |
|
Posizione reale |
-- |
Monitoraggio plausibilità |
Istruzioni di montaggio
|
A, distanza di lettura sensore/banda |
≤0.8 mm |
|
B, spostamento laterale |
±0.6 mm |
|
C, disassamento |
±1° |
|
D, inclinazione longitudinale |
Non oltrepassare max. distanza di lettura sensore/ banda A in nessuna posizione. |
|
E, inclinazione laterale |
Non oltrepassare max. distanza di lettura sensore/ banda A in nessuna posizione. |
Componente di sistema
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
risoluzione incrementale
1
Distanza impulsi
0.1

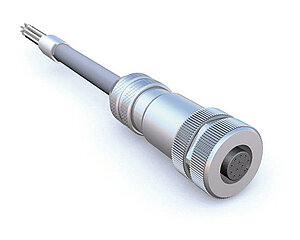

Accessori
Volume di fornitura
- MSA213K

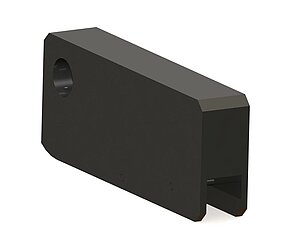

- Distanziometro
- Guida all’uso
