Sensore magnetico LE200

Sensore compatto, interfaccia incrementale ed analogica
SIKO Global, Sensore magnetico LE200
SIKO Global, Sensore magnetico LE200
  • Robusto corpo in metallo
  • Indicatore di stato a LED
  • Uscita sen/cos 1 VSS
  • Periodo del segnale 2000 μm
  • Riga graduata MB200/1
  • Insensibile a polvere, trucioli, umidità, etc.
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Edward Stuart
Edward Stuart
Product Manager Business Unit MagLine
+1 734 426-3476 edward.stuart(at)siko-global.com
Aggiungi alla lista dei desideri
  • Dati tecnici
  • Ulteriori informazioni
  • Componente di sistema
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
0.03 kg
(senza cavo)
Corpo
pressogetto di zinco/alluminio nichelato
modello M
materiale sintetico verde
modello A
pressogetto di zinco
modello ZM
Distanza di lettura sensore/banda
0.1 … 0.8 mm
segnale di riferimento O, IA, ID
0.1 … 0.5 mm
segnale di riferimento RB, RD
Guaina di protezione per cavi
PUR, adatto per catene portacavi
6, 8 fili ø5-0.4 mm
Raggio di curvatura
5x diametro cavo
statico
7.5x diametro cavo
dinamico
Durata cavo
>5 Cicli del mulino
con le seguenti condizioni di prova:
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
10.5 … 30 V DC
5 V DC ±5 %
Corrente assorbita
<25 mA con 24 V DC
<50 mA con 5 V DC
Segnali di uscita
sen, /sen, cos, /cos, indice, /indice
Tensione di uscita
1 VPP ±10 % da 0 a 70 °C
Corrente di uscita
≤60 mA peak, 5 s
per filo
Impedenza di uscita
0 Ω (Rcarico >100 Ω)
con protezione contro i cortocircuiti
Periodo di segnale
2000 µm
Tensione offset
2.5 V, ±100 mV
valore medio seno/coseno verso GND (10.5 … 30 V DC)
UB/2 ±100 mV
valore medio seno/coseno verso GND (5 V DC)
Posizione di fase
90°±1°, ±3° (20 m/s)
sen/cos
45 °
sen (segnale di riferimento)
135 °
cos (segnale di riferimento)
Tipo di connessione
estremità del cavo aperta
connettore
a 7 o 8 poli

Rappresentazione grafica del segnale

E: tensione di riferimento 2.5 V
F: 1 VPP ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (20 m/s)
X: 1 VPP
Caratteristica
Dati tecnici
Integrazione
Scostamento di linearità
±5 µm a TU = 20 °C
Ripetibilità
4 µm
unidirezionale
Velocità di traslazione
≤25 m/s
≤5 m/s
segnale di riferimento RB, RD
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-10 … 70 °C
Temperatura di stoccaggio
-30 … 80 °C
Umidità relativa dell'aria
100 %
condensazione ammessa
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
IP67
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
200 m/s2, 50 Hz … 2 kHz
EN 60068-2-6

Ulteriori informazioni

piedinatura

Senza segnale di riferimento

Segnale
 E1
 E6X
GND
 nero
 1
"sen "
 rosso
 2
/sen
 arancione
 3
cos
 giallo
 4
/cos
 verde
 5
+UB
 marrone
 6
nc
 7

con segnale di riferimento

Segnale
 E1
 E6X
"sen "
 rosso
 1
cos
 giallo
 2
indice
 blu
 3
+UB
 marrone
 4
GND
 nero
 5
/sen
 arancione
 6
/cos
 verde
 7
/index
 viola
 8

Componente di sistema

SIKO Global, Sensore magnetico LE200
Sensore magnetico LE200
SIKO Global, Banda magnetica MB200/1
Banda magnetica MB200/1

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Tensione di esercizio

10

10

10

10.5 … 30 V DC

5

5 V DC ±5 %

modello

M

M

M

A

ZM

Tipo di connessione

E1

E1

E1

estremità del cavo aperta

E6X

connettore rotondo senza controconnettore

0

prolunga per cavo su richiesta

Lunghezza cavo L

01,0

01.0

01.0 m, ad incrementi di 1 m
01.0 20.0 m, ad incrementi di 1 m

segnale di riferimento

O

O

O

senza

IA

indice periodico (analogico)

segnale indice ogni 2 mm
ID

indice periodico (digitale)

RB

fisso, lato banda (analogico)

RD

fisso, lato banda (digitale)

segnale indice ogni 2 mm

Il tuo codice ordine

LE200 - 10 - M - E1 - 01.0 - O
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Istruzioni per il montaggio

PDF

DE | EN

Dichiarazioni CE di conformità

PDF

DE | EN

Modello CAD 3D

Link/URL

CAD-Modell

Accessori

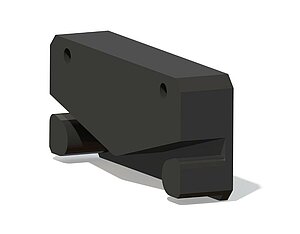

SIKO Global, Ausilio per il montaggio ZB3054
Ausilio per il montaggio ZB3054

  • Ausilio di montaggio per bande magnetiche incrementali con larghezza 10 mm

  • Montaggio semplice delle bande magnetiche

  • Adattamento ai modelli sensore M, ZM, K dei sensori magnetici

Vai al prodotto

Prodotti simili

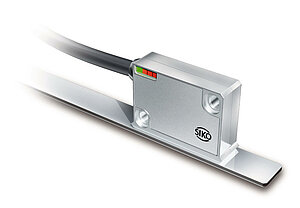

SIKO Global, Sensore magnetico LE100/1
Sensore magnetico LE100/1

  • Ripetibilità max. ±1 μm

  • Indicatore di stato a LED

  • Funziona con anello di banda magnetica MB100/1

Vai al prodotto

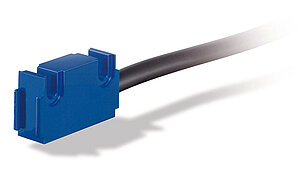

SIKO Global, Sensore magnetico LS100
Sensore magnetico LS100

  • Ripetibilità max. ±1 μm

  • Circuito di uscita sen/cos 1 VSS

  • Periodo del segnale 1000 μm (analogico)

Vai al prodotto

Volume di fornitura

  • LE200
  • Set di fissaggio
  • Informazione utente
