手轮 KHB9
玻璃钢制造
- 坚固而经济的塑料手轮
- 镀锌钢材质的轮毂用于高坚固性和简便的轴安装
- 不同的轮毂加工

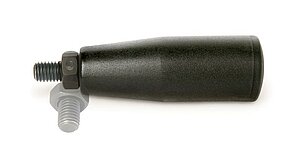

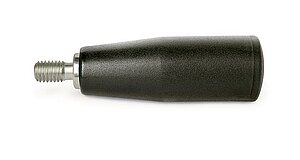

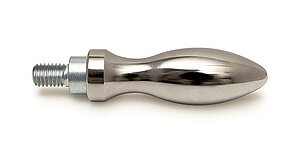

- 用于安装旋转手柄的螺孔（见配件）
技术制图
技术数据
尺寸表
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
适用于 |
|
87 |
5.8 |
16 |
32 |
63 |
54 |
17 |
21 |
20 |
M6 |
S50/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
特殊加工
|
手轮类型 |
KHB9 |
||||
|
钻孔 dH7 |
6 … 8 |
9, 10 |
11, 12 |
13, 14 |
15, 16 |
|
毂槽JS9槽宽 |
3 |
4 |
|||
|
销孔 |
3.8/8 |
3.8/8 |
3.8/8 |
4.8/8 |
|
|
毂螺纹 无毂槽JS9 |
M4/8 |
M4/8 |
M4/8 |
M6/8 |
|
|
毂螺纹 带毂槽JS9 |
M3/8 |
M3/8 |
|||
|
4 |
1 |
1 |
1 |
1 |
1 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
孔径
5.8
键槽
OP
销孔
OS
轮毂螺纹
ONG

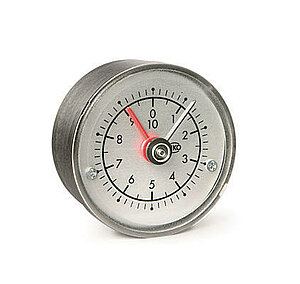

位置指示器
PM
轮毂经过加工
OAN
供货范围
- KHB9
