Rueda manual KHB9
De plástico reforzado con fibra de vidrio
- Robusta y económica rueda manual de plástico
- Cubo de acero galvanizado para una elevada estabilidad y un sencillo montaje del eje
- Diversos acabados del cubo
- Con rosca para el montaje de una empuñadura giratoria (ver accesorios)
Dibujo técnico
Característica
Tabla de medidas
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
Apto para |
|
87 |
5.8 |
16 |
32 |
63 |
54 |
17 |
21 |
20 |
M6 |
S50/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
Mecanizado especial
|
Tipo de rueda manual |
KHB9 |
||||
|
Taladro dH7 |
6 … 8 |
9, 10 |
11, 12 |
13, 14 |
15, 16 |
|
Anchura de ranura en resorte de ajuste JS9 |
3 |
4 |
|||
|
Agujero para clavija |
3.8/8 |
3.8/8 |
3.8/8 |
4.8/8 |
|
|
Rosca d cubo sin ranura d chaveta JS9 |
M4/8 |
M4/8 |
M4/8 |
M6/8 |
|
|
Rosca cubo c. ranura muelle ajuste JS9 |
M3/8 |
M3/8 |
|||
|
4 |
1 |
1 |
1 |
1 |
1 |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Diámetro taladro
5.8
chavetero
OP
Agujero para clavija
OS
rosca de cubo
ONG
indicador de posición
PM
cubo torneado
OAN

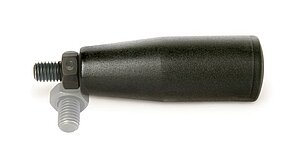

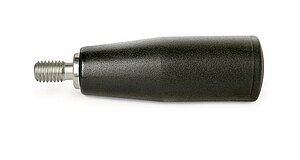

Accesorio
Volumen de suministro
- KHB9
