Volantino KHB9
In materiale sintetico rinforzato con fibre di vetro
- Robusto volantino in materiale sintetico dal costo contenuto
- Mozzo in acciaio zincato per elevata stabilità e facile montaggio dell'albero
- Diverse lavorazioni del mozzo

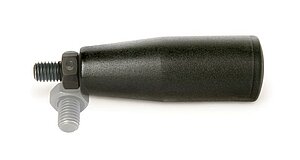

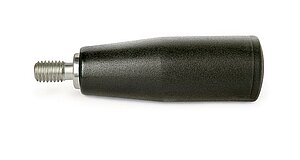

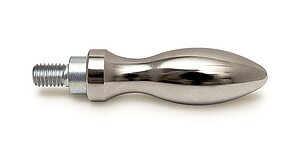

- Con filetto per montare una manopola girevole (si veda Accessori)
Disegno tecnico
Dati tecnici
Tabella misure
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
Adatto per |
87 |
5.8 |
16 |
32 |
63 |
54 |
17 |
21 |
20 |
M6 |

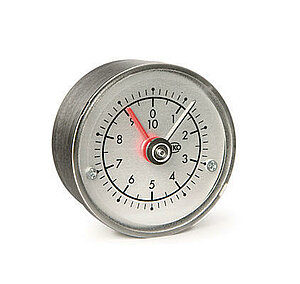

S50/1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
Lavorazione speciale
Modello volantino |
KHB9 |
||||
Foro dH7 |
6 … 8 |
9, 10 |
11, 12 |
13, 14 |
15, 16 |
Larghezza scanalatura per chiavetta JS9 |
3 |
4 |
|||
Foro per perno |
3.8/8 |
3.8/8 |
3.8/8 |
4.8/8 |
|
Filetto del mozzo senza scan. chiav. JS9 |
M4/8 |
M4/8 |
M4/8 |
M6/8 |
|
Filetto del mozzo con scan. chiav. JS9 |
M3/8 |
M3/8 |
|||
4 |
1 |
1 |
1 |
1 |
1 |
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Diametro foro
5.8
scanalatura per chiavetta
OP
Foro per perno
OS
mozzo filettato
ONG
indicatore di posizione
PM
mozzo tornito
OAN
Accessori
Volume di fornitura
- KHB9
