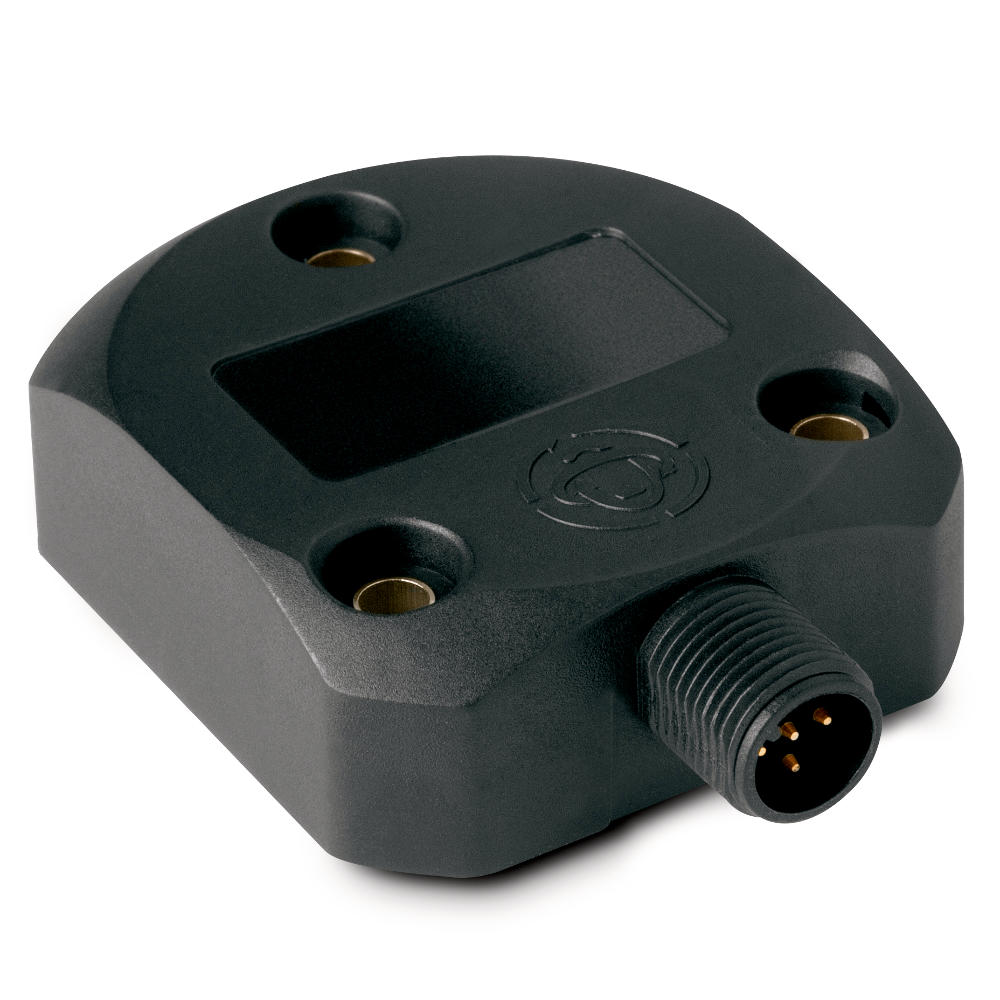

倾角传感器 IK360

使用 MEMS 技术的绝对值式倾角传感器，精确度达 ±0.1°
SIKO Global, 倾角传感器 IK360
SIKO Global, 倾角传感器 IK360
倾角传感器 IK360 是一绝对值式倾角传感器，基于 MEMS 技术进行精确测量角度或倾斜角。 凭借保护等级高达 IP6K9K 的坚固结构设计和集成的温度补偿功能，该角斜传感器也适合用于受外部影响较大的应用中。 此外，通过对系统参数的自由编程性，如测量范围的示教功能、零点设置或简易的方向改变等功能，提供了高度的灵活性，并易于集成到整个系统中。 IK360 传感器可提供单轴和双轴类型及多种接口方式。
  • 轴或双轴设计
  • 0 … 10 V 或者 4 … 20 mA 接口
  • 接口为 CANopen
  • 防护等级为 IP66 和 IP67
  • 简便的三点安装
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件

技术制图

SIKO Global, 倾角传感器 IK360

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.1  kg
外壳
 进行过 PBT 纤维增强
安装方式
 3 点式安装方式
特征
技术数据
内容补充
工作电压
 10 …  30 V DC
反极性保护
功率消耗
≤0.7  W
温度漂移
-0.004  °/K
接口
 0 …  10 V
电阻 ≥5 kΩ
 4 …  20 mA
负载 ≤270 Ω 在 10 伏直流电
连接方式
 1 个 M12 插拔连接器 (A 编码)
8 枚针端、1 根插销、连接类型 E12E

Schnittstelle CANopen

特征
技术数据
内容补充
工作电压
-10 … -30 V DC
功率消耗
≤0.7  W
温度漂移
 0.004  °/K
接口
 根据 ISO 11898-1/2 标准, 不带电子隔离功能
CANopen
地址
 1 …  127
波特率
 20  kbit/s
 50  kbit/s
 100  kbit/s
 40  kbit/s
 50  kbit/s
 500  kbit/s
 800  kbit/s
 1000  kbit/s
参数
按照 CiA 410 标准
CANopen
连接方式
 1 个 M12 插拔连接器 (A 编码)
5 针、1个芯针、接口类型 E12E
特征
技术数据
内容补充
扫描
 MEMS
分辨率
 0.01  °
系统精确度
±0.1  °
适合双轴类型及当工作范围为 ±60° 时
测量范围
 0 …  360 °
1 轴
±80  °
2 根轴、 电流和电压信号输出
±90  °
2 根轴、 CANopen
特征
技术数据
内容补充
环境温度
-40 …  85 °C
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP66
按照 EN 60529 标准， 已安装匹配的插头
IP67
按照 EN 60529 标准， 已安装匹配的插头
耐冲击性
≤100g, 6 ms
按照 EN 60068-2-27 标准、 半正弦波
耐振动性
1.5 mm, 10 Hz … 58 Hz
按照 EN 60068-2-6 标准
≤20g, 58 … 2000 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

模拟式接口

信号1轴
 信号2轴
 Pin
+UB
 +UB
 1
nc
 nc
 2
nc
 nc
 3
GND
 GND
 4
Z-轴 输出 U / I
 X-轴 输出 U / I
 5
SET1
 SET1
 6
nc
 Y 轴的输出 U / I
 7
nc
 nc
 8

CANopen

信号符标
 插脚
CAN_GND
 1
+UB
 2
"整合规范文档 "
 3
CAN_H
 4
CAN_L
 5

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

轴数量

1

1

1

0 … 360°

2

X 为 -80 至 +80°, y 为 -80 至 +80°

接口

0/10V

0/10V

0/10V

0 … 10 V 电压输出

4/20mA

4 … 20 mA 电流输出

CAN

CANopen

您专人的订货代码

IK360 - 1 - 0/10V
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

RS232

PDF

EN

3D-CAD 模型

链接或 URL

CAD-Modell

符合 UKCA 规定声明

PDF

EN

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

欧盟符合性声明

PDF

DE | EN

附件

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品

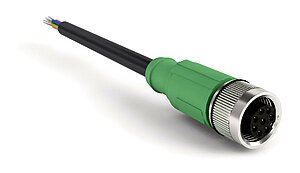

SIKO Global, 延长线 KV08S3
延长线 KV08S3

  • 预装配电缆接头

  • 电线长3m

  • 连接技术 M12 (A 编码), 8针

前往有关产品
SIKO Global, 延长线 KV05S0
延长线 KV05S0

  • 预装配电缆接头

  • 电线长3m

  • 连接技术 M12 (A 编码), 5 针

前往有关产品
更多附件
订货代码
配套插头, 5 针, 弯角插口
83006
配套插头, 8 针, 插口
83525
配套插头, 5 针，插口
84109

供货范围

  • IK360
  • 紧固套件
