Sensore antiribaltamento IK360

Inclinometro assoluto con tecnologia MEMS, precisione ±0.1°
SIKO Global, Sensore antiribaltamento IK360
SIKO Global, Sensore antiribaltamento IK360
L'inclinometro IK360 è un sensore antiribaltamento assoluto per la misurazione precisa dell'angolo o dell'inclinazione basato sulla tecnologisa MEMS. Grazie alla struttura robusta fino a IP6K9K e alla compensazione della temperatura integrata, il sensore antiribaltamento può essere utilizzato anche in applicazioni con elevate influenze esterne. Inoltre, la programmazione libera dei parametri di sistema e la funzione teach-in di autoapprendimento per il campo di misura, l'impostazione del punto zero o il cambio di direzione offrono un alto grado di flessibilità e una integrazione semplice nel sistema complessivo. L'IK360 è disponibile in una variante ad asse singolo e doppio con una varietà di interfacce.
  • Esecuzione monoasse o a due assi
  • Interfaccia 0 … 10 V o 4 … 20 mA
  • Interfaccia CANopen
  • Gradi di protezione IP66 e IP67
  • Montaggio semplice a tre punti
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori

Disegno tecnico

SIKO Global, Sensore antiribaltamento IK360

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.1  kg
Corpo
 PBT rinforzato con fibre
Tipo di montaggio
 montaggio a 3 punti
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
 10 …  30 V DC
protezione da inversione di polarità
Potenza assorbita
≤0.7  W
Deriva di temperatura
-0.004  °/K
Interfaccia
 0 …  10 V
resistenza di carico ≥5 kΩ
 4 …  20 mA
carico ≤270 Ω a 10 V DC
Tipo di connessione
 1 connettore M12 (codifica A)
a 8 poli, 1 connettore maschio, tipo di connessione E12E

Schnittstelle CANopen

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
-10 … -30 V DC
Potenza assorbita
≤0.7  W
Deriva di temperatura
 0.004  °/K
Interfaccia
 secondo ISO 11898-1/2, senza isolamento galvanico
CANopen
Indirizzo
 1 …  127
Baud rate
 20  kbit/s
 50  kbit/s
 100  kbit/s
 40  kbit/s
 50  kbit/s
 500  kbit/s
 800  kbit/s
 1000  kbit/s
Parametri
secondo CiA 410
CANopen
Tipo di connessione
 1 connettore M12 (codifica A)
a 5 poli, 1 connettore maschio, tipo di connessione E12E
Caratteristica
Dati tecnici
Integrazione
Scansione
 MEMS
Risoluzione
 0.01  °
Precisione di sistema
±0.1  °
nella versione a 2 assi con range di misura ±60°
Range di misura
 0 …  360 °
1 asse
±80  °
2 assi, uscita corrente e tensione
±90  °
2 assi, CANopen
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-40 …  85 °C
CEM
 EN 61000-6-2
immunità / immissione
 EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
IP66
EN 60529, integrato idoneo controconnettore
IP67
EN 60529, integrato idoneo controconnettore
Resistenza allo shock
≤100g, 6 ms
EN 60068-2-27, mezzo seno
Resistenza alle vibrazioni
1.5 mm, 10 Hz … 58 Hz
EN 60068-2-6
≤20g, 58 … 2000 Hz
EN 60068-2-6

Ulteriori informazioni

piedinatura

Interfaccia analogica

Segnale 1-asse
 Segnale 2-assi
 Pin
+UB
 +UB
 1
nc
 nc
 2
nc
 nc
 3
GND
 GND
 4
Asse Z Output U / I
 Output U / I asse X
 5
SET1
 SET1
 6
nc
 Output U / I asse Y
 7
nc
 nc
 8

CANopen

Segnale
 PIN
CAN_GND
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

numero assi

1

1

1

0 … 360°

2

X -80 … +80°, Y -80 … +80°

Interfaccia

0/10V

0/10V

0/10V

uscita di tensione 0 … 10 V

4/20mA

uscita di corrente 4 … 20 mA

CAN

CANopen

Il tuo codice ordine

IK360 - 1 - 0/10V
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Manuale

RS232

PDF

EN

Modello CAD 3D

Link/URL

CAD-Modell

Dichiarazioni di conformità UKCA

PDF

EN

Istruzioni per il montaggio

PDF

DE | EN

Setup-Package

ZIP

Download

Dichiarazioni CE di conformità

PDF

DE | EN

Accessori

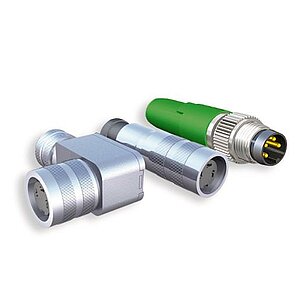

SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto

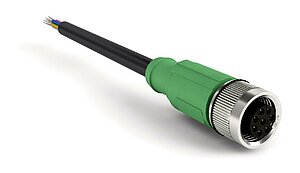

SIKO Global, Prolunga cavo KV08S3
Prolunga cavo KV08S3

  • Connettore precablato

  • Lunghezza cavo 3 m

  • Tecnologia di connessione M12 (con codifica A), 8 poli

Vai al prodotto

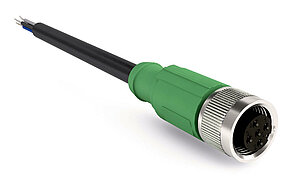

SIKO Global, Prolunga cavo KV05S0
Prolunga cavo KV05S0

  • Connettore precablato

  • Lunghezza cavo 3 m

  • Tecnologia di connessione M12 (con codifica A), 5 poli

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 5 poli, conn. femm. ang.
83006
Controconnettore, a 8 poli, connettore femmina
83525
Controconnettore, a 5 poli, conn. femm.
84109

Volume di fornitura

  • IK360
  • Set di fissaggio
