Codeur de valeur absolue AV3650M

Codeur compact avec arbre plein et interface analogique
SIKO Global, Codeur de valeur absolue AV3650M
SIKO Global, Codeur de valeur absolue AV3650M
Le AV3650M est un codeur magnétique simple tour et multitours qui séduit par son design extrêmement compact. Il est particulièrement robuste et résistant aux vibrations. Grâce à son type de protection élevé atteignant IP67 et à une plage de température sétendant de -40 °C à +85 °C, il convient également aux applications industrielles complexes. Son format particulièrement petit, dun diamètre de seulement 36 mm, est idéal pour les applications dans des espaces de montage très étroits. Les sorties de courant et de tension analogiques peuvent être apprises sur nimporte quelle plage de mesure grâce à la fonction teach in.
  • Codeur magnétique absolu inusable
  • Multitours sans réducteur et sans batterie
  • Interfaces sortie courant ou tension
  • Construction extrêmement compacte et très robuste
  • Type de protection IP67
  • Large plage de température de -40 à 105 °C
  • Excellent rapport qualité/prix
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Visionner la vidéo d‘expert
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Codeur de valeur absolue AV3650M

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.2  kg
arbre
 acier spécial inoxydable
Bride
 aluminium
Boîtier
 zinc moulé sous pression
Régime
 6000  min-1
pour type de protection IP65 avec type de montage M3, M4, temporairement pour ≤10 min.
 3000  min-1
pour type de protection IP65 avec type de montage M3, M4
 4000  min-1
pour type de protection IP67 ou type de montage M1, M2, temporairement pour ≤10 min.
 2000  min-1
pour type de protection IP67 ou type de montage M1, M2, fonctionnement permanent
Couple de démarrage
<0.007  Nm  à 20 °C
pour type de protection IP65 avec type de montage M3, M4
<0.01  Nm  à 20 °C
pour type de protection IP67 avec type de montage M3, M4
<0.01  Nm  à 20 °C
pour type de montage M1, M2
Contraintes de l'arbre
 40  N
radial, type de montage M3, M4
 20  N
axial, type de montage M3, M4
 80  N
radial, type de montage M1, M2
 40  N
axial, type de montage M1, M2
Gaine de câble
 PVC
ø6.2 ±0.2 mm
Rayon de flexion câble
 60  mm
statique
 130  mm
dynamique
Type de montage
 bride de serrage ø 58 mm
type de montage M1
 servo-bride ø58 mm
type de montage M2
 bride de serrage ø 36 mm
type de montage M3
 servo-bride ø36 mm
Type de montage M4
Caractéristique
Caractéristiques techniques
Complément
Tension de service
 10 …  30 V CC
pour sortie 0 … 5 V, protégé contre l'inversion de polarité, le bloc d'alimentation utilisé répond … la classe 2 (L 1310)
 15 …  30 V CC
pour sortie 0 … 10 V, protégé contre l'inversion de polarité, le bloc d'alimentation utilisé répond … la classe 2 (L 1310)
 10 …  30 V CC
pour sortie 4 … 20 mA, cependant UB > charge U+2.0 V, protégé contre l'inversion de polarité, le bloc d'alimentation utilisé répond … la classe 2 (L 1310)
Consommation de courant
≤30  mA
sans charge
mémoire de paramètres
104 cycles
est également valable pour les opérations de calibrage
Entrées
 2
limite entrées, high actif
Niveau de signal d'entrée high
 +UB
≥1 s
Affichage d'état
 LED bicolore (rouge/vert)
état de l'appareil
Tension de sortie
 0 …  5 V
charge ≥500 Ω
 0 …  10 V
charge ≥1000 Ω
Voltage de sortie
 4 …  20 mA  pour 24 V DC
charge ≤900 Ω
Dérive thermique
<100  ppm/K
Temps de cycle
 1  ms
Heure d'enclenchement
<1  s
Durée de stabilisation
<1  ms
pour sortie 0 … 5 V et 0 … 10 V, charge = 1000 Ω, 25 °C
<1  ms
pour sortie 4 … 20 mA, charge = 900 Ω, 25 °C
Type de branchement
 1 connecteur M12 (codage A)
5 pôles, 1 broche, connexion E12E
 extrémité de câble ouverte
type de connexion E1
Caractéristique
Caractéristiques techniques
Complément
Détection
 magnétique
Résolution
 11  bit
pour 0 … 5 V, sortie analogique FS
 12  bit
pour 0 … 10 V, 4 … 20 mA, sortie analogique FS
Précision du système
±1  °
Reproductibilité
±0.2  °
Plage de mesure
≥22.5  °
 65536  rotation(s)
16 bit, réglage usine 16 tour(s)
autorisation
 UL
UL 61010-1, fichier n° E503367
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 …  85 °C
Température de stockage
-40 …  85 °C
Humidité relative
 93  %
formation de rosée non admise
CEM
 DIN EN 61326-1
immunité requise industrie
 DIN EN 61000-4-2, -3, -6, -8
résistance aux interférences / nuisances
 DIN EN 61000-4-4, -5
burst / surge
 DIN EN 61000-6-4
perturbation / émission
 DIN EN 55011 classe B
radiation / antiparasitage
Prescription de sécurité
 UL 61010-1
applications intérieure/extérieure possible, non prévu pour l'exposition directe aux rayons UV.
Type de protection
 IP65
EN 60529 (type de protection non examiné par UL)
 IP67
EN 60529 (type de protection non examiné par UL)
Résistance aux chocs
2500 m/s2, 6 ms
EN 60068-2-27
Résistance aux vibrations
300 m/s2, 10 … 2000 Hz
EN 60068-2-6

Plus d’informations

affectation des broches

E12E

Signal
 PIN
IOUT/UOUT
 1
+UB
 2
GND
 3
"Limit 2 "
 4
Limit 1
 5

E1

Signal
 Couleur
IOUT/UOUT
 vert
+UB
 marron
GND
 blanc
"Limit 2 "
 rose
Limit 1
 gris

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Interface

0/5V

0/5V

0/5V

0 à 5 V sortie de tension

0/10V

0 … 10 V sortie de tension

4/20mA

4 … 20 mA sortie courant

diamètre d'arbre x longueur

6x12,5

6x12.5

6x12,5

ø6 mm x 12.5 mm

8x15

ø8 mm x 15 mm

10x20

ø10 mm x 20 mm

1/4x0,492

ø1/4 in x 0.492 in

Type de montage

M1

M1

M1

bride de serrage ø 58 mm

M2

servo-bride ø58 mm

M3

bride de serrage ø 36 mm

M4

servo-bride ø36 mm

Type de protection

IP65

IP65

IP65

IP65

IP67

IP67

position branchement électrique

A

A

A

axial

R

radial

Type de branchement

E1

E1

E1

extrémité de câble ouverte

E12E

connecteur

Longueur de câble

01,0

01.0

01.0
02.0
03.0
05.0
10.0
OK

sans câble

uniquement pour le type de connexion E12E

Votre clé de commande

AV3650M - 0/5V - 65536 - 6x12.5 - M1 - IP65 - A - E1 - 01.0 - S
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions abrégées

PDF

DE | EN

Modèle 3D-CAO

Lien/URL

CAD-Modell

Certificate de conformité EU

PDF

DE | EN

Instructions de montage

PDF

DE | EN

Certificat

UL

PDF

EN

Accessoires

SIKO Global, Aperçu Connecteur correspondant
Aperçu Connecteur correspondant

  • Connecteur correspondant, droit

  • Connecteur correspondant, coudé

  • Connecteur D-SUB

Vers le produit

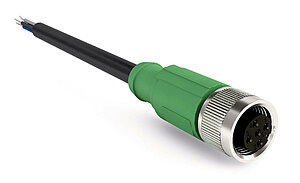

SIKO Global, Rallonge de câble KV05S0
Rallonge de câble KV05S0

  • Branchement de câble prémonté

  • Longueur de câble 3 m

  • Connectique M12 (codage A), 5 pôles

Vers le produit
Autres accessoires
Clé de commande
Connecteur correspondant,  5 pôles, douille angulaire
83006
Connecteur correspondant, 5 pôles, douille
84109

Produits comparables

SIKO Global, Capteur de câble SG21
Capteur de câble SG21

  • Capteur à câble pour codeur à bride Ø36 mm max.

  • Mesure linéaire 2000 mm max.

  • Boîtier solide en zinc moulé, construction résistante, câble de mesure (acier non oxydable) solide

Vers le produit

Étendue de la livraison

  • AV3650M
  • Instructions abrégées

Secteurs pertinents pour le produit

Pelleteuse jaune au travail
Engins de chantier

Liste de favoris

Liste de favoris

Contact

Contact

SIKO Products Inc., Siège social/Distribution Amérique du Nord

Vous avez des questions sur notre entreprise ou nos produits ?

Nous vous aiderons volontiers.

sales.us(at)siko-global.com

+1 734 426-3476

Siège social

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Allemagne

Contact
+49 7661 394-0
info(at)siko-global.com
Abonnement à la newsletter
Vous pouvez nous rendre visite à

Facebook

Xing

Linkedin

Instagram

Youtube

X

Solutions
  • Réglage du format
  • Automatisation mobile
  • Technique d'entraînement et robotique
Produits
  • Index de produit
  • Systèmes de positionnement
  • Capteurs linéaires
  • Capteurs rotatifs
Services
  • Conseils produits
  • Assistance après-vente
  • Réparation et maintenance
  • Formations et ateliers
  • Téléchargements
  • Tutoriels et vidéos
Entreprise
  • À notre sujet
  • Presse
  • Événements
  • Contact
  • Mentions légales
  • Protection des données
  • CGV
  • Paramétrage des cookies
© Copyright 2024 SIKO GmbH
