Entraînement de positionnement AG01 analog

analogique
SIKO Global, Entraînement de positionnement AG01 analog
SIKO Global, Entraînement de positionnement AG01 analog
Servomoteur compact haute performance pour positionnements absolus
  • Montage simple
  • Arbre creux traversant, diamètres possibles jusqu‘à 14 mm
  • Codeur absolu analogique intégré
  • Branchement électrique par câble ou connecteur
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Entraînement de positionnement AG01 analog

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~1.5  kg
arbre
 acier bruni
Boîtier
 aluminium, zinc moulé sous pression à revêtement de poudre
Couple/régime nominal
 1.1  Nm  pour 430 min-1
i = 12.4 (moteurs de 70 W)
 2.1  Nm  pour 225 min-1
i = 24 (moteurs de 70 W)
 4.2  Nm  pour 110 min-1
i = 48 (moteurs de 70 W)
Mode de fonctionnement
 mode intermitent S3 : temps de fonctionnement 25 %, 10 min.
EN 60034-1

Motor

Caractéristique
Caractéristiques techniques
Complément
Tension de service
 0 …  24 V CC
moteurs de 70 W
Puissance absorbée
 70  W
Courant nominal
2.9 A ±10 %  (moteur 70 W-M)
courant de charge max. 3.2 A
4.1 A ±10 %  (moteur 70 W-G)
courant de charge max. 4.5 A
Type de branchement
 2 connecteurs M9
4 pôles, 1 broche; 3 pôles, 1 broche

Geber Potentiometer

Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
 2  W  à 70 °C
transmetteur de position P10
Tolérance de résistance
±5  %
transmetteur de position P10
Résistance finale standard
0.2 % ou 1 Ω
transmetteur de position P10 (la plus élevée des valeurs est toujours la bonne)
Tolérance de linéarité
±0.25  %
transmetteur de position P10

Messwandler, Stromausgang

Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %  pour charge ≤500 Ω

Messwandler, Spannungsausgang

Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
ICharge ≤10 mA
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
 0 …  70 °C
Température de stockage
-20 …  80 °C
Humidité relative
formation de rosée non admise
CEM
 EN 61800-3, second environnement
résistance aux interférences / nuisances
 EN 61800-3, C3
perturbation / émission
Type de protection
IP63  avec contre-connecteurs montés
EN 60529
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Plus d’informations

affectation des broches

Moteur

Signal
 EX
 E1
+
 1
 M1, marquage blanc
+
 2
-
 3
 M2, marquage blanc
-
 4

potentiomètre

Signal
 MWU
 MWI
 EX
 E1
Po
 +24 V DC
 I+
 1
 Braun
S
 Uout
 2
 vert
Pe
 GND
 I-
 3
 blanc

Courbe de puissance

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Rapport

48

48

48

i = 48

24

i = 24

12,4

i = 12.4

puissance du moteur

70W-M

70W-M

70W-M

24 V DC

70W-G

24 V DC

0

autres sur demande

modèle darbre/
diamètre

KR/14

KR/14

KR/14

bague de serrage ø 14 mm

KR/12

bague de serrage, ø12 mm

N/10

rainure de clavette, ø10 mm

uniquement pour arbre creux de type S

type d‘arbre creux

S

S

S

trou borgne

D

traversant

Pointeau anti-couple

A

A

A

axe, ø6 mm

B

attache I

avec douille en élastomère

Type de branchement

E1

E1

E1

câble ouvert

EX

prise sur l'appareil

longueur de câble moteur

2

2

2

en m

0

autres sur demande

longueur de câble capteur

2

2

2

en m

0

autres sur demande

transmetteur de position

P10

P10

P10

potentiomètre 10 kΩ

Potentiomètre à 10 hélices
MWI

transducteur de mesure 4 … 20 mA

Potentiomètre à 10 hélices
MWU

transducteur de mesure 0 … 10 V

Potentiomètre à 10 hélices
0

autres sur demande

transmission potentiomètre *

1

1

1 max.
1  128 max.
uniquement pour codeurs P10, MWI et MWU
0

autres sur demande

Sens de rotation

i

i

i

valeurs croissantes dans le sens horaire

uniquement pour codeurs MWI ou MWU
e

valeurs croissant dans le sens anti-horaire

uniquement pour codeurs MWI ou MWU
* Calcul du rapport de transmission du potentiomètre : par ex. pour régler sur 120 tours, entrer un rapport de 12 pour le potentiomètre hélicoïdal à 10 tours. Soit : nombre de tours nécessaire/10 (potentiomètre hélicoïdal à 10 tours) = rapport du potentiomètre

Votre clé de commande

AG01 analog - 48 - 70W-M - KR/14 - S - A - E1 - 2 - 2 - P10 - 1 - i
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions abrégées

PDF

DE | EN

Modèle 3D-CAO

Lien/URL

CAD-Modell

Instructions de montage

PDF

DE | EN

Accessoires

SIKO Global, Aperçu Connecteur correspondant
Aperçu Connecteur correspondant

  • Connecteur correspondant, droit

  • Connecteur correspondant, coudé

  • Connecteur D-SUB

Vers le produit
SIKO Global, Commande moteur MS02
Commande moteur MS02

  • Montage simple (profilé chapeau)

  • Variantes de commande variables

  • Utilisation sur différentes commandes de positionnement

Vers le produit

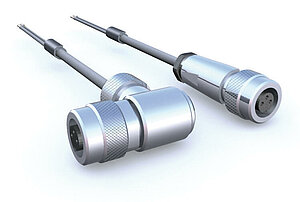

SIKO Global, Rallonge de câble KV03S0
Rallonge de câble KV03S0

  • Branchement de câble prémonté

  • Longueur de câble 20 m max.

  • Connectique M9, 3 pôles

Vers le produit

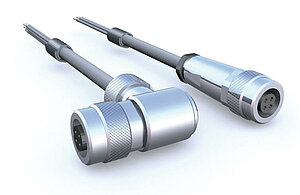

SIKO Global, Rallonge de câble KV04S0
Rallonge de câble KV04S0

  • Branchement de câble prémonté

  • Longueur de câble 20 m max.

  • Connectique M9, 4 pôles

Vers le produit
Autres accessoires
Clé de commande
Connecteur correspondant, 3 pôles, douille
81487
Connecteur correspondant, 3 pôles, douille angulaire
82366
Connecteur correspondant, 4 pôles, douille
83447

Produits comparables

SIKO Global, Entraînement de positionnement AG03/1
Entraînement de positionnement AG03/1

  • Montage simple, économisant l‘espace

  • Arbre creux traversant, diamètres jusqu‘à 14 mm

  • Moteur CC sans balais 50 W, 24 V EC, longue durée de vie

Vers le produit

Étendue de la livraison

  • AG01 analog
  • Instructions abrégées

Secteurs pertinents pour le produit

Planches en bois dans une entreprise de menuiserie
Travail du bois
Systèmes de positionnement SIKO pour la technologie d'emballage
Technique d'emballage

Liste de favoris

Liste de favoris

Contact

Contact

SIKO Products Inc., Siège social/Distribution Amérique du Nord

Vous avez des questions sur notre entreprise ou nos produits ?

Nous vous aiderons volontiers.

sales.us(at)siko-global.com

+1 734 426-3476

Siège social

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Allemagne

Contact
+49 7661 394-0
info(at)siko-global.com
Abonnement à la newsletter
Vous pouvez nous rendre visite à

Facebook

Xing

Linkedin

Instagram

Youtube

X

Solutions
  • Réglage du format
  • Automatisation mobile
  • Technique d'entraînement et robotique
Produits
  • Index de produit
  • Systèmes de positionnement
  • Capteurs linéaires
  • Capteurs rotatifs
Services
  • Conseils produits
  • Assistance après-vente
  • Réparation et maintenance
  • Formations et ateliers
  • Téléchargements
  • Tutoriels et vidéos
Entreprise
  • À notre sujet
  • Presse
  • Événements
  • Contact
  • Mentions légales
  • Protection des données
  • CGV
  • Paramétrage des cookies
© Copyright 2024 SIKO GmbH
