Positionierantrieb AG01 analog

analog
SIKO Global, Positionierantrieb AG01 analog
SIKO Global, Positionierantrieb AG01 analog
Kompakter Stellantrieb mit hoher Leistung für absolute Positionieraufgaben
  • einfache Montage
  • durchgehende Hohlwelle bis max. ø14 mm möglich
  • integrierter analoger Absolut-Positionsgeber
  • elekrtischer Anschluss über Kabel oder Stecker
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Positionierantrieb AG01 analog

Technische Daten

Mechanische Daten
Elektrische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~1.5  kg
Welle
 Stahl brüniert
Gehäuse
 Aluminium, Zinkdruckguss pulverbeschichtet
Nenndrehmoment/-drehzahl
 1.1  Nm  bei 430 min-1
i = 12.4 (70 W Motoren)
 2.1  Nm  bei 225 min-1
i = 24 (70 W Motoren)
 4.2  Nm  bei 110 min-1
i = 48 (70 W Motoren)
Betriebsart
 Aussetzbetrieb S3: 25 % ED, 10 min.
EN 60034-1

Motor

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 0 …  24 V DC
70 W Motoren
Leistungsaufnahme
 70  W
Nennstrom
2.9 A ±10 %  (70 W-M Motor)
max. Belastungsstrom 3.2 A
4.1 A ±10 %  (70 W-G Motor)
max. Belastungsstrom 4.5 A
Anschlussart
 2x M9-Steckverbinder
4-polig, 1x Stift; 3-polig, 1x Stift

Geber Potentiometer

Merkmal
Technische Daten
Ergänzung
Belastbarkeit
 2  W  bei 70 °C
Positionsgeber P10
Widerstandstoleranz
±5  %
Positionsgeber P10
Standard-Endwiderstand
0.2 % oder 1 Ω
Positionsgeber P10 (jeweils der größere Wert)
Linearitätstoleranz
±0.25  %
Positionsgeber P10

Messwandler, Stromausgang

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %  bei Bürde ≤500 Ω

Messwandler, Spannungsausgang

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
ILast ≤10 mA
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
 0 …  70 °C
Lagertemperatur
-20 …  80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
 EN 61800-3, zweite Umgebung
Störfestigkeit / Immission
 EN 61800-3, C3
Störaussendung / Emission
Schutzart
IP63 (IP65 optional)  bei montierten Gegensteckern
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

Motor

Signal
 EX
 E1
+
 1
 M1, weiß bedruckt
+
 2
-
 3
 M2, weiß bedruckt
-
 4

Potentiometer

Signal
 MWU
 MWI
 EX
 E1
Po
 +24 V DC
 I+
 1
 Braun
S
 Uout
 2
 grün
Pe
 GND
 I-
 3
 weiß

Leistungskurve

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Übersetzung

48

48

48

i = 48

24

i = 24

12,4

i = 12.4

Motorleistung

70W-M

70W-M

70W-M

24 V DC

70W-G

24 V DC

Wellenausführung/
Durchmesser

KR/14

KR/14

KR/14

Klemmring, ø14 mm

KR/12

Klemmring, ø12 mm

N/10

Passfedernut, ø10 mm

nur bei Hohlwelle Typ S

Hohlwellen Typ

S

S

S

Sackloch

D

durchgehend

Drehmomentstütze

A

A

A

Bolzen, ø6 mm

B

Lasche I

inkl. Elastomerbuchse

Anschlussart

E1

E1

E1

offenes Kabel

EX

Steckdose am Gerät

Kabellänge Motor

2

2

2

in m

Kabellänge Geber

2

2

2

in m

Positionsgeber

P10

P10

P10

Potentiometer 10 kΩ

10 Wendel-Potentiometer
MWI

Messwandler 4 … 20 mA

10 Wendel-Potentiometer
MWU

Messwandler 0 … 10 V

10 Wendel-Potentiometer

Übersetzung Potentiometer *

1

1

1 max.
1  128 max.
nur bei Geber P10, MWI und MWU

Drehrichtung

i

i

i

im Uhrzeigersinn steigende Werte

nur bei Geber MWI oder MWU
e

entgegen Uhrzeigersinn steigende Werte

nur bei Geber MWI oder MWU
* Berechnung Potentiometer-Übersetzung: Werden z. B. 120 Umdrehungen für eine Verstellung benötigt, so ist eine Übersetzung für den 10-Wendel-Potentiometer mit 12 anzugeben. Konkret: Anzahl der benötigten Umdrehungen/10 (10-Wendel-Potentiometer) = Übersetzung Potentiometer

Ihr Bestellschlüssel

AG01 analog - 48 - 70W-M - KR/14 - S - A - E1 - 2 - 2 - P10 - 1 - i
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

3D-CAD Modell

Link/URL

CAD-Modell

Montageanleitung

PDF

DE | EN

Zubehör

SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
SIKO Global, Motorsteuerung MS02
Motorsteuerung MS02

  • einfache Montage (Hutschiene)

  • variable Steuerungsvarianten

  • Einsatz an unterschiedlichen Positioniersteuerungen

Zum Produkt

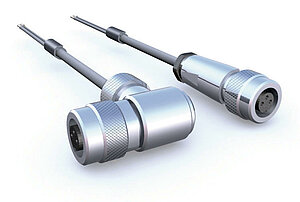

SIKO Global, Kabelverlängerung KV03S0
Kabelverlängerung KV03S0

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 20 m

  • Anschlusstechnik M9, 3-polig

Zum Produkt

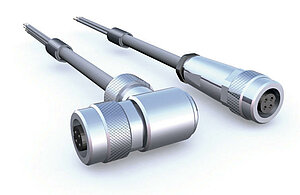

SIKO Global, Kabelverlängerung KV04S0
Kabelverlängerung KV04S0

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 20 m

  • Anschlusstechnik M9, 4-polig

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 3-polig, Buchse
81487
Gegenstecker, 3-polig, Winkelbuchse
82366
Gegenstecker, 4-polig, Buchse
83447

Vergleichbare Produkte

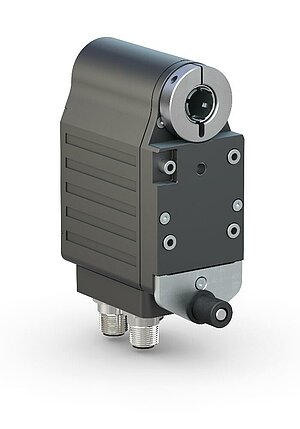

SIKO Global, Positionierantrieb AG03/1
Positionierantrieb AG03/1

  • platzsparende, einfache Montage

  • durchgehende Hohlwelle bis max. ø14 mm

  • bürstenloser 50 W, 24 V EC-Motor mit hoher Lebensdauer

Zum Produkt

Lieferumfang

  • AG01 analog
  • Kurzanleitung
