Accionamiento de posicionado AG01 analog

analógico
SIKO Global, Accionamiento de posicionado AG01 analog
SIKO Global, Accionamiento de posicionado AG01 analog
Actuador compacto de elevadas prestaciones para tareas de posicionado absolutas
  • Montaje sencillo
  • Es posible un eje hueco continuo hasta un máx. de ø14 mm
  • Captador analógico integrado de posición absoluta
  • Conexión eléctrica a través de cable o enchufe
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Más informaciones
  • Pedido
  • Descargas
  • Accesorio
  • Productos equiparables

Dibujo técnico

SIKO Global, Accionamiento de posicionado AG01 analog

Característica

Datos mecánicos
Datos eléctricos
Condiciones ambientales
Característica
Característica
Complemento
Peso
~1.5  kg
eje
 acero pavonado
Carcasa
 aluminio, fundición inyectada de cinc revestida de polvo
Par de giro/revoluciones nominales
 1.1  Nm  a 430 min-1
i = 12.4 (motores 70 W)
 2.1  Nm  a 225 min-1
i = 24 (motores 70 W)
 4.2  Nm  a 110 min-1
i = 48 (motores 70 W)
Modo de servicio
 servicio de interrupción S3: 25 % ED, 10 min.
EN 60034-1

Motor

Característica
Característica
Complemento
Tensión de servicio
 0 …  24 V DC
motores 70 W
Absorción de potencia
 70  W
Corriente nominal
2.9 A ±10 %  (motor 70 W-M)
máx. corriente de carga 3.2 A
4.1 A ±10 %  (motor 70 W-G)
máx. corriente de carga 4.5 A
Tipo de conexión
 2x M9 conector de enchufe
4 polos, 1 clavija; 3 polos, 1 clavija

Geber Potentiometer

Característica
Característica
Complemento
Capacidad de carga
 2  W  a 70 °C
captador de posición P10
Tolerancia de resistencia
±5  %
captador de posición P10
Resistencia final estándar
0.2 % o 1 Ω
captador de posición P10 (el valor superior correspondiente)
Tolerancia de linealidad
±0.25  %
captador de posición P10

Messwandler, Stromausgang

Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %  con carga aparente ≤500 Ω

Messwandler, Spannungsausgang

Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
Icarga ≤10 mA
Característica
Característica
Complemento
Temperatura ambiente
 0 …  70 °C
Temperatura de almacenamiento
-20 …  80 °C
Humedad relativa del aire
formación de rocío no permitida
CEM
 EN 61800-3, segundo entorno
resistencia a las inmisiones / inmisión
 EN 61800-3, C3
emisión de interferencias / emisión
Tipo de protección
IP63 (IP65 opcional)  con contraenchufes montados
EN 60529
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Más informaciones

asignación de pines

Motor

Señal
 EX
 E1
+
 1
 M1, impreso en blanco
+
 2
-
 3
 M2, impreso en blanco
-
 4

potenciómetro

Señal
 MWU
 MWI
 EX
 E1
Po
 +24 V DC
 I+
 1
 Braun
S
 Uout
 2
 verde
Pe
 GND
 I-
 3
 blanco

Curva de potencia

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Multiplicación

48

48

48

i = 48

24

i = 24

12,4

i = 12.4

potencia del motor

70W-M

70W-M

70W-M

24 V DC

70W-G

24 V DC

0

otros a demanda

modelo del eje/
diámetro

KR/14

KR/14

KR/14

anillo de apriete ø14 mm

KR/12

anillo de apriete, ø12 mm

N/10

ranura de resorte de ajuste, ø10 mm

sólo con eje hueco del tipo S

ejes huecos tipo

S

S

S

agujero ciego

D

continuo

Brazo de par

A

A

A

perno, ø6 mm

B

lengüeta I

incl. casquillo de elastómero

Tipo de conexión

E1

E1

E1

cable abierto

EX

caja de enchufe en el aparato

longitud del cable motor

2

2

2

en m

0

otros a demanda

longitud del cable codificador

2

2

2

en m

0

otros a demanda

captador de posición

P10

P10

P10

potenciómetro 10 kΩ

10 potenciómetros helicoidales
MWI

transformador de medida 4 … 20 mA

10 potenciómetros helicoidales
MWU

transformador de medida 0 … 10 V

10 potenciómetros helicoidales
0

otros a demanda

multiplicación potenciómetro *

1

1

1 máx.
1  128 máx.
sólo con sensor P10, MWI y MWU
0

otros a demanda

Dirección de giro

i

i

i

valores ascendentes en sentido agujas del reloj

Sólo con sensor MWI o MWU
e

valores ascendentes en contra agujas del reloj

Sólo con sensor MWI o MWU
* Cálculo de la transmisión del potenciómetro: si.p. ej., se necesitan 120 vueltas para un reajuste, se debe indicar en 12 una transmisión para el potenciómetro helicoidal 10. En concreto: número de vueltas necesaitadas/10 (potenciómetro helicoidal 10) = transmisión del potenciómetro

Su clave de pedido

AG01 analog - 48 - 70W-M - KR/14 - S - A - E1 - 2 - 2 - P10 - 1 - i
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Instrucciones breves

PDF

DE | EN

Modelo 3D-CAD

Enlace/URL

CAD-Modell

Instrucciones de montaje

PDF

DE | EN

Accesorio

SIKO Global, Visión de conjunto Contraenchufe
Visión de conjunto Contraenchufe

  • Contraenchufe recto

  • Contraenchufe acodado

  • Enchufe D-SUB

Ver producto
SIKO Global, Mando del motor MS02
Mando del motor MS02

  • Sencillo montaje (riel de perfil de sombrero)

  • Variantes de mando variables

  • Empleo en diversos controles de posicionado

Ver producto

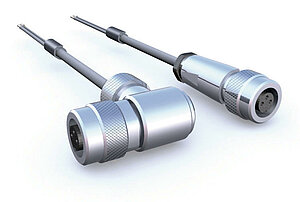

SIKO Global, Prolongación de cable KV03S0
Prolongación de cable KV03S0

  • Conexión de cable preconfeccionada

  • Longitudes de cables hasta 20 m

  • Técnica de conexión M9, 3 polos

Ver producto

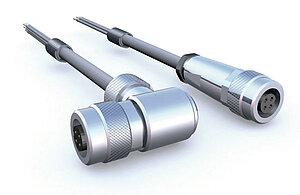

SIKO Global, Prolongación de cable KV04S0
Prolongación de cable KV04S0

  • Conexión de cable preconfeccionada

  • Longitudes de cables hasta 20 m

  • Técnica de conexión M9, 4 polos

Ver producto
Otro accesorio
Clave del pedido
Contraenchufe, 3 polos, hembrilla
81487
Contraenchufe, 3 polos, caja de derivación en ángulo
82366
Contraenchufe, 4 polos, hembrilla
83447

Productos equiparables

SIKO Global, Accionamiento de posicionado AG03/1
Accionamiento de posicionado AG03/1

  • Montaje sencillo ahorrativo de espacio

  • Eje hueco continuo hasta un máx. de ø14 mm

  • Motor DC sin escobillas de 50 W, 24 V de elevada duración

Ver producto

Volumen de suministro

  • AG01 analog
  • Instrucciones breves

Industrias relevantes para el producto

Tablas de madera en una empresa de carpintería
Mecanizado de la madera
Sistemas de posicionamiento SIKO para la tecnología de envasado
Técnica de envasado

Favoritos

Favoritos

Contacto

Contacto

SIKO Products Inc., Sede central/Distribución América del Norte

¿Tiene alguna pregunta sobre nuestra empresa o nuestros productos?

Le ayudamos gustosamente.

sales.us(at)siko-global.com

+1 734 426-3476

Sede central

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Alemania

Contacto
+49 7661 394-0
info(at)siko-global.com
Suscribirse a Newsletter
Síganos en

Facebook

Xing

Linkedin

Instagram

Youtube

X

Soluciones
  • Reajuste de formato
  • Automación móvil
  • Técnica de accionamiento y robótica
Productos
  • Índice de productos
  • Sistemas de posicionado
  • Sensores lineales
  • Sensores rotativos
Servicios
  • Asesoramiento sobre productos
  • Servicio posventa
  • Reparación y Mantenimiento
  • Formación y talleres
  • Descargas
  • Tutoriales y vídeos
Empresa
  • Quiénes somos
  • Sala de prensa
  • Eventos
  • Contacto
  • Aviso legal
  • Proteccion de datos
  • CGC
  • Configuración de cookies
© Copyright 2024 SIKO GmbH
