Seilzuggeber SG32

robuste Bauweise und redundante Sensorik mit 3000 mm Messlänge
SIKO Global, Seilzuggeber SG32
SIKO Global, Seilzuggeber SG32
Sehr robuster Seilzuggeber in kompakter Bauweise, für vielfältige Anwendungsbereiche, wie Kran-Bau, Bühnenbau, Lagertechnik usw., bis zu einer Messlänge von 3000 mm mit Signalausgang in redundanter Ausführung. Einfache, universelle veränderbare Montage.
  • robuste Bauweise
  • Messlänge bis 3000 mm
  • analoger Signalausgang in redundanter Ausführung (2x 4…20 mA oder Potentiometer)
  • variable Montagemöglichkeiten
  • verschließbare Belüftungs- und Wasserablaufbohrungen
  • sehr stabiles Messseil (rostfrei)
  • Schutzart IP65
  • M12 Steckeranschluss
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Seilzuggeber SG32

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.5  kg
Gehäuse
 Zinkdruckguss/Kunststoff
Seiltyp
ø0.61  mm
Edelstahl rostfrei, kunstoffummantelt
ø0.6  mm
Edelstahl rostfrei
Auszugskraft
≥9  N
Absolutgenauigkeit
±0.35  %
in Bezug auf Messbereiche (mm)

Geber Potentiometer

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
≤30  V DC
Verlustleistung am Potentiometer <1 W
Belastbarkeit
 2  W  bei 70 °C
Widerstand
 10  kΩ
Widerstandstoleranz
±5  %
Standard-Endwiderstand
0.5 % oder 1 Ω
es gilt jeweils der größere Wert
Linearitätstoleranz
±0.25  %
Anschlussart
M12-Steckverbinder (A-kodiert)
8-polig, 1x Stift

Messwandler, Stromausgang

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 10 …  30 V DC
zwischen I+ und I-, bei Bürde ≤500 Ω
Ausgangsstrom
 4   …  20 mA  (2x)
4/20mA 4/20mA
 20   …  4 mA  (2x)
20/4mA 20/4mA
4 … 20 mA, 20 … 4 mA
4/20mA 20/4mA
Anschlussart
 M12-Steckverbinder (A-kodiert)
8-polig, 1x Stift
* Messwandler erlauben die optimale Anpassung von Ausgangsstrom oder Ausgangsspannung auf den Messbereich. Der Messwandler ist werksseitig so voreingestellt, dass zwischen Anfangs- und Endpunkt des Messbereichs ein Ausgangssignal von 4 … 20 mA bzw. 20 … 4mA zur Verfügung steht.
Merkmal
Technische Daten
Ergänzung
Wiederholgenauigkeit
±0.15  mm
je Anfahrtsrichtung
Verfahrgeschwindigkeit
≤800  mm/s
Ausfallrate
 166.7  Jahr(e)
bei 60 °C (MTBF)
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 …  80 °C
Schutzart
 IP65 (für Elektronik)
EN 60529, Elektronik certonal beschichtet

Mehr Informationen

Anschlussbelegung

Anschlussbelegung Potentiometer

Signal
 PIN
 Ergänzung
Po
 1
 Potentiometer 1
Po
 2
 Potentiometer 2
S
 3
 Potentiometer 2
Pe
 4
 Potentiometer 2
nc
 5
Pe
 6
 Potentiometer 1
S
 7
 Potentiometer 1
nc
 8

Anschlussbelegung Messwandler

Signal
 Ergänzung
I+
 1
 Messwandler 1
I+
 2
 Messwandler 2
nc
 3
I-
 4
 Messwandler 2
nc
 5
I-
 6
 Messwandler 1
nc
 7
nc
 8

Montagehinweis

Bei der Befestigung des Seils ist zu berücksichtigen, dass der Seilauszug in gerader, d.h. lotrechter Verlängerung zum Seil­austritt erfolgt. Empfehlung: Eine Anfangsstellung erst nach einem Auszug von ca. 5 mm wählen. Hierdurch wird verhindert, dass der Seilzug beim Rücklauf auf Anschlag fährt.
Darstellung symbolisch

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Messbereich

2000

2000

2000
in mm
2500
3000

Seilausführung

S

S

S

Stahlseil, rostfrei

SK

Stahlseil, kunststoffummantelt

Gebertyp

P10_P10

P10_P10

P10_P10

2x Potentiometer 10 kΩ

20/4mA_20/4mA

2x Messwandler 20 … 4 mA

4/20mA_20/4mA

2x Messwandler 4 … 20 mA, gegenläufig

4/20mA_4/20mA

2x Messwandler 4 … 20 mA

Lage elektrischer Anschluss

1

1

1

Richtung Seilausgang

3

gegenüber Seilausgang

Serienimpedanz

0

0

0

0 Ω

nur bei Gebertyp P10_10
1k2

1.2 kΩ

nur bei Gebertyp P10_10

Ihr Bestellschlüssel

SG32 - 2000 - S - P10_P10 - 1 - 0
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

3D-CAD Modell

Link/URL

CAD-Modell

UKCA-Konformitätserklärungen

PDF

EN

Montageanleitung

PDF

DE | EN

EU-Konformitätserklärungen

PDF

DE | EN

Zubehör

SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
SIKO Global, Seilverlängerung SV
Seilverlängerung SV

  • zur Verlängerung des Messseils bzw. des Abstands zum Messobjekt, allerdings verlängert sich hiermit nicht der Messbereich des Gebers selbst

  • einfache Montage

Zum Produkt
SIKO Global, Umlenkrolle UR
Umlenkrolle UR

  • zur Änderung der Messrichtung. Umlenkrollen werden eingesetzt, wenn der Seilzuggeber nicht in lotrechter Verlängerung zur Auszugrichtung des Seils montiert werden kann

  • mehrere Umlenkrollen sind kombinierbar

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 8-polig, Buchse
83525

Vergleichbare Produkte

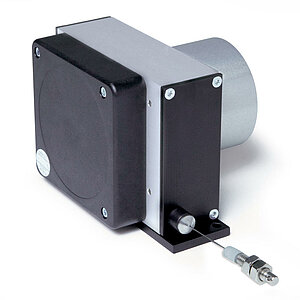

SIKO Global, Seilzuggeber SG62
Seilzuggeber SG62

  • robuste Bauweise

  • Messlänge bis 6000 mm

  • analoger Signalausgang in redundanter Ausführung (2x 4…20 mA oder Potentiometer)

Zum Produkt

Lieferumfang

  • SG32
  • Montageanleitung

Für das Produkt relevante Branchen
