Trasduttore a filo SG32

Struttura robusta e sensori ridondanti con corsa utile di 3000 mm
SIKO Global, Trasduttore a filo SG32
SIKO Global, Trasduttore a filo SG32
Trasduttore a filo con struttura robusta e compatta per svariati ambiti di applicazione quali costruzione di gru, piattaforme e pedane, tecnica di magazzino, etc. per corse utili fino a 3000 mm, con uscita di segnali con tecnica di ridondanza. Montaggio semplice, universale e modificabile
  • Modello robusto
  • Corsa utile fino a 3000 mm
  • Uscita segnali analogica in esecuzione ridondante (2x 4…20 mA o potenziometro)
  • Montaggio versatile
  • Fori richiudibili di aerazione e scarico acqua
  • Filo di misura molto resistente (Nirosta)
  • Grado di protezione IP65
  • Connettore M12
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Trasduttore a filo SG32

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.5  kg
Corpo
 pressogetto di zinco/materiale sintetico
Tipo di filo
ø0.61  mm
acciaio inossidabile, con guaina in materiale sintetico
ø0.6  mm
acciaio inossidabile
Forza di estensione
≥9  N
Precisione assoluta
±0.35  %
in riferimento ai range di misura (mm)

Geber Potentiometer

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
≤30  V DC
dissipazione sul potenziometro <1 W
Capacità di carico
 2  W  a 70 °C
resistenza
 10  kΩ
Tolleranza della resistenza
±5  %
Resistenza di terminazione standard
0.5 % o 1 Ω
vale il valore di volta in volta maggiore
Tolleranza di linearità
±0.25  %
Tipo di connessione
connettore M12 (codifica A)
a 8 poli, 1 connettore maschio

Messwandler, Stromausgang

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
 10 …  30 V DC
tra I+ e I-, con resistenza di carico ≤500 Ω
Corrente di uscita
 4   …  20 mA  (2x)
4/20mA 4/20mA
 20   …  4 mA  (2x)
20/4mA 20/4mA
4 … 20 mA, 20 … 4 mA
4/20mA 20/4mA
Tipo di connessione
 connettore M12 (codifica A)
a 8 poli, 1 connettore maschio
* I convertitori di misura consentono un adattamento ottimale della corrente o della tensione di uscita al range di misura. Il convertitore di misura è preimpostato di fabbrica in modo tale che tra punto iniziale e finale del range di misura sia disponibile un segnale di uscita di 4 … 20 mA o 20 … 4mA.
Caratteristica
Dati tecnici
Integrazione
Ripetibilità
±0.15  mm
secondo la direzione di avvio
Velocità di traslazione
≤800  mm/s
Quota di guasti
 166.7  Anno/i
a 60 °C (MTBF)
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-40 …  80 °C
Grado di protezione
 IP65 (per parte elettronica)
EN 60529, parte elettronica con rivestimento protettivo Certonal

Ulteriori informazioni

piedinatura

Piedinatura potenziometro

Segnale
 PIN
 Ulteriori informazioni
Po
 1
 Potenziometro 1
Po
 2
 Potenziometro 2
S
 3
 Potenziometro 2
Pe
 4
 Potenziometro 2
nc
 5
Pe
 6
 Potenziometro 1
S
 7
 Potenziometro 1
nc
 8

Piedinatura convertitore di misura

Segnale
 Ulteriori informazioni
I+
 1
 Convertitore di misura 1
I+
 2
 Convertitore di misura 2
nc
 3
I-
 4
 Convertitore di misura 2
nc
 5
I-
 6
 Convertitore di misura 1
nc
 7
nc
 8

Istruzioni di montaggio

Fissando il filo bisogna far attenzione che l'estensione del filo sia dritta, ossia perpendicolare all’uscita del filo. Si consiglia: scegliere la posizione iniziale solamente dopo aver esteso il filo di ca. 5 mm. In tal modo si evita che l'estensione del filo in fase di ritorno arrivi alla battuta.
Rappresentazione simbolica

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Range di misura

2000

2000

2000
in mm
2500
3000

modello di filo

S

S

S

filo in acciaio, inossidabile

SK

filo in acciaio, con guaina in materiale sintetico

modello trasduttore

P10_P10

P10_P10

P10_P10

n. 2 potenziometri 10 kΩ

20/4mA_20/4mA

n. 2 convertitori di misura 20 … 4 mA

4/20mA_20/4mA

n. 2 convertitori di misura 4 … 20 mA, controrotanti

4/20mA_4/20mA

n. 2 convertitori di misura 4 … 20 mA

posizione collegamento elettrico

1

1

1

Direzione uscita filo

3

di fronte all'uscita del filo

impedenza in serie

0

0

0

0 Ω

solo per modello trasduttore P10_10
1k2

1.2 kΩ

solo per modello trasduttore P10_10

Il tuo codice ordine

SG32 - 2000 - S - P10_P10 - 1 - 0
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Modello CAD 3D

Link/URL

CAD-Modell

Dichiarazioni di conformità UKCA

PDF

EN

Istruzioni per il montaggio

PDF

DE | EN

Dichiarazioni CE di conformità

PDF

DE | EN

Accessori

SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto

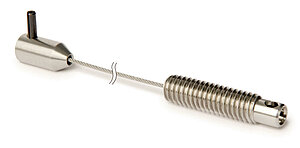

SIKO Global, Prolunga filo SV
Prolunga filo SV

  • Serve a prolungare il filo di misura e/o la distanza con l’oggetto da misurare; non si estende comunque il range di misura del trasduttore stesso

  • Montaggio facile

Vai al prodotto

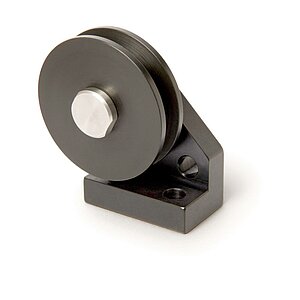

SIKO Global, Rullo di rinvio UR
Rullo di rinvio UR

  • Per modificare la direzione di misura. I rulli di rinvio trovano impiego quando il trasduttore a filo non può essere montato perpendicolarmente all’estensione del filo.

  • Sono combinabili più rulli di rinvio

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 8 poli, connettore femmina
83525

Prodotti simili

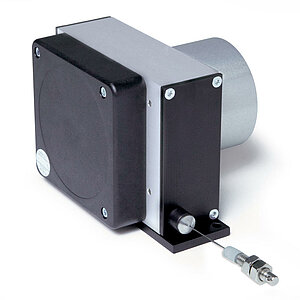

SIKO Global, Trasduttore a filo SG62
Trasduttore a filo SG62

  • Modello robusto

  • Corsa utile fino a 6000 mm

  • Uscita segnali analogica in esecuzione ridondante (2x 4…20 mA o potenziometro)

Vai al prodotto

Volume di fornitura

  • SG32
  • Istruzioni per il montaggio
