Messanzeige MA503/2
quasi-absolut, netzunabhängiges LCD-Display, Anzeigegenauigkeit 10 μm
- max. Anzeigegenauigkeit 10 μm bzw. 1/64 inch
- Wiederholgenauigkeit max. ±0.01 mm
- Low Power LCD mit Dezimal- und Bruch-Inch-Funktion
- Leseabstand ≤2 mm
- Kettenmaß- und Resetfunktion
- Direkteingabe Referenz-/ Offsetwert
- batteriegepufferter Speicher
- Batteriebetrieb
- Sensor MS500H steckbar
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Bauform Gehäuse
 Einbaugehäuse, Kunststoff
Schalttafelausschnitt 92+0.8 x 45+0.6
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
3
 V DC
verpolsicher
Stromaufnahme
~220
 µA
 bei 3 V DC
Anzeige/Anzeigenbereich
 Low-Power LCD, ~13 mm hoch
dezimal bis 10 µm, Bruch-Inch bei 1/64 Inch
-1999999 … 1999999
Batterieüberwachung
<1.1
 V
Low-Batt Symbol
Anschlussart
 integriertes Batteriefach
Versorgung
Merkmal
Technische Daten
Ergänzung
Auflösung
0.01
 mm
,
0.05
,
0.1
,
1
Winkelanzeige programmierbar
0.01
,
1/16 in
,
1/32 in
,
1/64 in
 in
Systemgenauigkeit
±(0.1 + 0.01 x L) mm, L in m
 bei TU = 20 °C
±(0.05 + 0.01 x L) mm, L in m
 bei TU = 20 °C
optional
Wiederholgenauigkeit
±0.01
 mm
±1 Digit
Verfahrgeschwindigkeit
≤5
 m/s
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
0 … 60 °C
Lagertemperatur
-10 … 70 °C
relative Luftfeuchtigkeit
≤95
 %
Betauung nicht zulässig
EMV
 EN 61000-6-2
Störfestigkeit / Immission
 EN 61000-6-4
Störaussendung / Emission
Schutzart
 IP40 Gesamtgerät
EN 60529
 IP54 frontseitig
EN 60529
Bestellung

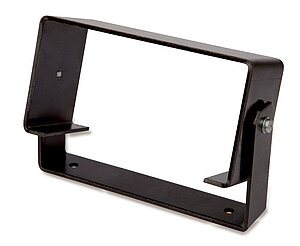

Zubehör
Vergleichbare Produkte
Lieferumfang
- MA503/2
- Montageanleitung
