Positionierantrieb AG24

Industrial Ethernet
SIKO Global, Positionierantrieb AG24
SIKO Global, Positionierantrieb AG24
SIKO Global, Positionierantrieb AG24
SIKO Global, Positionierantrieb AG24
Mit einem maximalen Nenndrehmoment von 14 Nm ist der neue AG24 ein echtes Kraftpaket für die Formatverstellung
  • Edelstahlhohlwelle bis max. ø20 mm, Passfedernut bei ø14 mm
  • „manuelles“ Verfahren ohne Steuerung mit Bedientasten
  • bürstenloser 160 W, 24 V DC-Motor mit hoher Lebensdauer
  • integrierter Absolut-Positionsgeber auf Abtriebswelle
  • integrierter Positionierregler
  • integrierte Federkraftbremse (optional)
  • zweizeiliges LCD für Soll- und Istwertanzeige und Bedientasten
  • Industrial-Ethernet-Feldbus integriert
  • M12 Anschlusstechnik
  • Handnotverstellung bei Motor ohne Bremse
  • Industrie 4.0 ready
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Expertenvideo ansehen
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Positionierantrieb AG24

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~3.2  kg
Welle
 Edelstahl rostfrei
Gehäuse
 Aluminium eloxiert
Klemmring
 Edelstahl rostfrei
Nenndrehmoment/-drehzahl
 6  Nm  bei 150 min-1 (±10 %)
i = 30.6
 10  Nm  bei 90 min-1 (±10 %)
i = 50
 14  Nm  bei 64 min-1 (±10 %)
i = 70.8
Betriebsart
 Aussetzbetrieb S3: 25 % ED, 10 min.
EN 60034-1
Bremsmoment
Haltemoment durch Bremse entspricht min. dem Nenndrehmoment der einzelnen Übersetzungen,  bei Umgebungstemperatur = 20 °C
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±10 %
verpolsicher, Endstufe + Steuerung
Leistungsaufnahme
~160  W
Parameterspeicher
106 Zyklen
gilt auch für Kalibriervorgänge
Nennstrom
6 A ±5 %
bei Nenndrehmoment/-drehzahl (Endstufe)
Leerlaufstrom
350 mA ±20 %
(mit Getriebe)
Anzeige/Anzeigenbereich
 6-stellig LCD 14-Segment, ~8 mm hoch
Dezimalpunkte, 2 Zeilen, Sonderzeichen (LED hinterleuchtet rot/weiß)
Statusanzeige
6 LEDs
Tasten
 Parametrieren, Tippbetrieb, Einstellung IP Adresse
Busanschluss
 EIP-EtherNet/IP
 EPN-PROFINET
 ECT-EtherCAT
 EPL-POWERLINK
Anschlussart
 1x M12-Steckverbinder (A-kodiert)
8-polig, 1x Stift
 1x M12-Steckverbinder (T-kodiert)
4-polig, 1x Stift
 2x M12-Steckverbinder (D-kodiert)
4-polig, 2x Buchse
 Erdung über Flachstecker 6.3 mm
Merkmal
Technische Daten
Ergänzung
Auflösung
 1024  Schritte/Umdrehung  Welle
Singleturn / 10 bit
Verfahrbereich
 4096  Umdrehung(en)
12 bit Multiturn
Ausfallrate
 27.5  Jahr(e)
bei 60 °C (MTBF) nach SN 29500
Zulassung
 UL
UL 2011, CSA C22.2 No. 14-18, File Nr. E502992
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
 0 …  45 °C
Lagertemperatur
-20 …  80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
 EN 61800-3, zweite Umgebung
Störfestigkeit / Immission
 EN 61800-3, C2
Störaussendung / Emission
Schutzart
 IP54, IP65
EN 60529, bei montierten Gegensteckern (Schutzart nicht untersucht durch UL)
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27, Halbsinus, 3 Achsen (+/-), je 3 Schocks
Vibrationsfestigkeit
≤100 m/s2, 10 … 55 Hz
EN 60068-2-6, 3 Achsen, je 10 Zyklen

Mehr Informationen

Anschlussbelegung

EtherCAT, EtherNet/IP, POWERLINK, PROFINET

Signal
 PIN
Tx+
 1
Rx+
 2
Tx-
 3
Rx-
 4

Betriebsspannung (Endstufe / Steuerung)

Signal
 PIN
+UB (Endstufe)
 1
+UB (Steuerung)
 2
GND (Endstufe)*
 3
GND (Steuerung)*
 4
* intern verbunden mit SGND

Digitale Ein- / Ausgänge

Signal
 PIN
Eingang 1
 1
Eingang 2
 2
Eingang 3
 3
Eingang 4
 4
Ausgang 1
 5
RXD
 6
TXD
 7
SGND*
 8
* intern verbunden mit GND der Betriebsspannung

Leistungskurve

Industrie 4.0

Der Datenaustausch mit den Stellantrieben beschränkt sich in den meisten Fällen auf den Austausch der Prozessdaten. Neben den Prozessdaten bieten intelligente Antriebe Zusatzinformationen, die für die Zustandsüberwachung „Condition Monitoring“ bis hin zur vorausschauenden Wartung „Predictive Maintenance“ ausgewertet werden können:
Prozessdaten
 Smart Value
 Smart Function
Istposition
 Temperatur
 Überlast, Umgebungstemperatur
Zielposition
 Strom
 Drehmoment, Überlast
Geschwindigkeit
 Spannung Last Spannung Steuerung
 Spannungsabfall, Leitungsbruch
On/-Off Time
 Betriebsdauer
Webserver (EPN, EIP)

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Übersetzung

70,8

70.8

70,8

i = 70.8

50

i = 50

30,6

i = 30.6

Motor/
Bremse

160W/MB

160W/MB

160W/MB

160 W EC Motor mit Bremse

160W/OB

160 W EC Motor ohne Bremse

Schutzart

IP54

IP54

IP54

IP54

IP65

IP65

Wellenausführung/
Durchmesser

KR/20

KR/20

KR/20

Klemmring, ø20 mm

KRN/14

Klemmring und Passfedernut, ø14 mm

Schnittstelle/
Protokoll

EIP

EIP

EIP

EtherNet/IP

EPN

ProfiNet

ECT

EtherCAT

EPL

POWERLINK

Ihr Bestellschlüssel

AG24 - 70.8 - 160W/MB - IP54 - KR/20 - EIP - S
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

Handbuch

EIP

PDF

DE
EN
IT

EPL

PDF

DE
EN
IT

ECT

PDF

DE
EN
IT

EPN

PDF

DE
EN
IT

EIP

PDF

EN

EPL

PDF

EN

ECT

PDF

EN

EPN

PDF

EN

3D-CAD Modell

Link/URL

CAD-Modell

Montageanleitung

PDF

DE | EN

Setup-Package

ZIP

Download

Zertifikat

UR

PDF

EN

UL

PDF

EN

EPL

PDF

EN

EIP

PDF

EN

EPN

PDF

EN

Zubehör

SIKO Global, Programmiersoftware ProTool DL
Programmiersoftware ProTool DL

  • Software ist ohne Installation auf Systemen ab WinXP ausführbar

  • intuitive und übersichtliche Bedienung

  • grafische Bedieneroberfläche

Zum Produkt
SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
SIKO Global, Kabelverlängerung KV04S4
Kabelverlängerung KV04S4

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 5 m

  • Anschlusstechnik M12 (T-kodiert), 4-polig, Buchsenkontakt

Zum Produkt

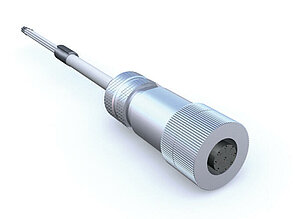

SIKO Global, Kabelverlängerung KV08S2
Kabelverlängerung KV08S2

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 20 m

  • Anschlusstechnik M12 (A-kodiert), 8-polig

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 8-polig, Buchse
83525
Gegenstecker, 8-polig, Winkelbuchse
87599
Gegenstecker, 4-polig, Winkelstift
87600
Gegenstecker, 4-polig, Stift
87601
Gegenstecker, 4-polig, Buchse
89115

Vergleichbare Produkte

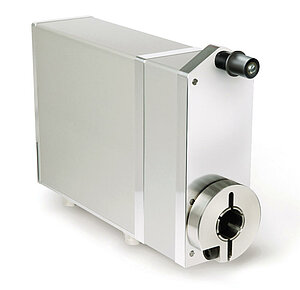

SIKO Global, Positionierantrieb AG04B
Positionierantrieb AG04B

  • einfache Montage

  • Edelstahlhohlwelle bis max. ø20 mm

  • „manuelles“ Verfahren ohne Steuerung mit Bedientasten

Zum Produkt
SIKO Global, Positionierantrieb AG25
Positionierantrieb AG25

  • minimale Abmessungen; hohe Leistungsdichte

  • geringer Montage- und Inbetriebnahmeaufwand

  • große Flexibiliät, hohe Schutzart

Zum Produkt
SIKO Global, Positionierantrieb AG26
Positionierantrieb AG26

  • kompakte Abmessungen; hohe Leistungsdichte

  • geringer Montage- und Inbetriebnahmeaufwand

  • große Flexibiliät, hohe Schutzart

Zum Produkt

Lieferumfang

  • AG24
  • Kurzanleitung

Für das Produkt relevante Branchen

Holzbretter in einer Firma für Holzbearbeitung
Holzbearbeitung
SIKO Positioniersysteme für die Verpackungstechnik
Verpackungstechnik

Merkliste

Merkliste

Kontakt

Kontakt

SIKO Products Inc., Zentrale/Vertrieb Nordamerika

Haben Sie Fragen zu unserem Unternehmen oder unseren Produkten?

Gerne helfen wir Ihnen weiter.

sales.us(at)siko-global.com

+1 734 426-3476

Hauptsitz

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Deutschland

Kontakt
+49 7661 394-0
info(at)siko-global.com
Newsletter abonnieren
Besuchen Sie uns gerne auch auf

Facebook

Xing

Linkedin

Instagram

Youtube

X

  • Formatverstellung
  • Mobile Automation
  • Antriebstechnik und Robotik
  • Produktindex
  • Positioniersysteme
  • Lineare Sensoren
  • Rotative Sensoren
  • Produktberatung
  • After Sales Support
  • Reparatur und Wartung
  • Schulungen und Workshops
  • Downloads
  • Tutorials und Videos
  • Über uns
  • Newsroom
  • Events
  • Karriere
  • Kontakt
  • Impressum
  • Datenschutz
  • AGB
  • Cookie-Einstellungen
© Copyright 2024 SIKO GmbH
