定位驱动器 AG24

工业以太网
SIKO Global, 定位驱动器 AG24
SIKO Global, 定位驱动器 AG24
SIKO Global, 定位驱动器 AG24
SIKO Global, 定位驱动器 AG24
新型AG24具有最大额定扭矩14Nm是真正用于尺寸调节的动力包
  • 不锈钢空心轴直径最大可达 20 毫米，键槽直径可达 14 毫米
  • 无操控键控制的 „手动“ 操作
  • 160W，24VDC 无刷电机，使用寿命长
  • 在输出轴上集成磁性绝对值位置编码器
  • 集成的定位调节器
  • 集成弹簧制动（可选项）
  • 用于理论值和实际值显示的双行LCD显示器和操作键
  • 工业以太网现场总线的集成
  • M12组件安装技术
  • 无制动电机的手动紧急调节
  • 工业 4.0 就绪
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 定位驱动器 AG24

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~3.2  kg
轴
 不锈钢
外壳
 阳极氧化铝
夹环
 不锈钢
额定转矩/额定转速
 6  Nm  在 150 min-1 (±10 %) 时
i = 30.6
 10  Nm  在 90 min-1 (±10 %) 时
i = 50
 14  Nm  在 64 min-1 (±10 %) 时
i = 70.8
工作方式
 间歇运行 S3: 25 % 接通时间, 10 min.
按照 EN 60034-1 标准
制动力矩
通过制动能达到的转矩对应单一传动的最小额定转矩,  在环境温度 = 20 °C 时
特征
技术数据
内容补充
工作电压
24 V DC ±10 %
反极性保护，最后级 + 控制系统
功率消耗
~160  W
参数存储器
1010 次循环
也适用于校准过程
额定电流
6 A ±5 %
在额定扭矩或转速下（放大器）
空载电流
350 mA ±20 %
(带传动装置)
指示/指示范围
 6-位显示, LCD 灯为 14-段, 高度为约 8 mm
小数点、2行、特殊字符（红色/白色LED背光）
状态指示
6 个LED灯
按键
 参数设置、点击操作，设置 IP 地址
总线连接
 EIP-EtherNet/IP
 EPN-PROFINET
 ECT-EtherCAT
 EPL-POWERLINK
连接方式
 1 个 M12 插拔连接器 (A 编码)
8 针, 1 个插头
 1 个 M12 插拔连接器 (T 编码)
4 针, 1 个插头
 2个 M12 插拔连接器 (D 编码)
4 针, 2 个插口
 通过 6.3 mm 扁插头接地
特征
技术数据
内容补充
分辨率
 1024  台阶/革命  轴
单圈/10 bit
活动区域
 4096  rotation(s)
12 bit 多圈
故障率
 27.5  年份(s)
在 60 °C (MTBF) 时按照 SN 29500 标准
许可
 UL
按照标准 UL 2011; CSA C22.2 No. 14-18; 文件号码 E502992
特征
技术数据
内容补充
环境温度
 0 …  45 °C
储存温度
-20 …  80 °C
相对湿度
不允许凝露
EMV
 EN 61800-3, 第二环境
抗干扰性 / 影响度
 EN 61800-3, C3
干扰发射 / 放射量
防护等级
 IP54, IP65
按照 EN 60529 标准, 仅适合已装适配插头型(防护等级未经 UL 检测)
耐冲击性
500 m/s2, 11 ms
EN 60068-2-27, 半正弦, 3 轴 (+/-), 每3次冲击
耐振动性
≤100 m/s2, 10 … 55 Hz
按照 EN 60068-2-6 标准, 每 10 个循环

更多信息

连接引脚分配类型

EtherCAT, EtherNet/IP, POWERLINK, PROFINET

信号符标
 PIN
Tx+
 1
Rx+
 2
Tx-
 3
Rx-
 4

工作电压(放大器 / 控制)

信号符标
 PIN
+UB (末级)
 1
+UB (控制)
 2
GND（放大器）*
 3
GND (控制)*
 4
* 与SGND内部相连

数字式输入口 / 输出口

信号符标
 PIN
输入口 1
 1
输入 2
 2
输入口 3
 3
输入 4
 4
"输出 1 "
 5
RXD
 6
TXD
 7
SGND*
 8
* 与工作电压的GND内部相连

功率曲线

工业 4.0

在大多数情况下，与定位驱动器进行的数据交换仅限于过程数据的交换。 智能式定位驱动器却除了提供过程数据之外，还提供其他状态监视性信息，以进行从状态监视„Condition Monitoring“ 至预测性维护 „Predictive Maintenance“ 等的工作评估：
工艺数据
 智能值
 智能式功能
实际位置
 温度
 超载, 环境温度
"要求位置 "
 电流
 扭矩, 超载
速度
 负荷电压 控制电压
 电压降低，断线
开关调控
 运行时间
网络服务器 (EPN, EIP)

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

70,8

70.8

70,8

i = 70.8

50

i = 50

30,6

i = 30.6

0

其他可咨询

电机/
制动器

160W/MB

160W/MB

160W/MB

带制动器的 160 W EC 电机

160W/OB

无制动器的 160 W EC 电机

防护等级

IP54

IP54

IP54

IP54

IP65

IP65

轴结构设计/
直径

KR/20

KR/20

KR/20

夹环, 直径20 mm

KRN/14

夹环和键槽t, 直径14 mm

0

其他可咨询

界面接口/
报告记录

EIP

EIP

EIP

以太网/IP

EPN

PROFINET

ECT

EtherCAT

EPL

POWERLINK

您专人的订货代码

AG24 - 70.8 - 160W/MB - IP54 - KR/20 - EIP - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

EIP

PDF

DE
EN
IT

EPL

PDF

DE
EN
IT

ECT

PDF

DE
EN
IT

EPN

PDF

DE
EN
IT

EIP

PDF

EN

EPL

PDF

EN

ECT

PDF

EN

EPN

PDF

EN

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

认证

UR

PDF

EN

UL

PDF

EN

EPL

PDF

EN

EIP

PDF

EN

EPN

PDF

EN

附件

SIKO Global, 编程软件 ProTool DL
编程软件 ProTool DL

  • 软件在从 WindowsXP 开始的系统上无需安装就可执行

  • 直观而清晰的操作

  • 图形用户界面

前往有关产品

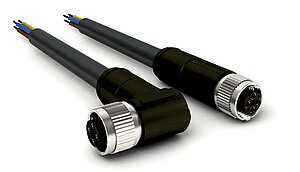

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
SIKO Global, 延长线 KV04S4
延长线 KV04S4

  • 预装配电缆接头

  • 电缆长度可达 5 米

  • 连接方式 M12 (T 编码), 4 枚针端, 插拔式接触

前往有关产品
SIKO Global, 延长线 KV08S2
延长线 KV08S2

  • 预装配电缆接头

  • 电缆长度可达 20 米

  • 连接技术 M12 (A 编码), 8针

前往有关产品
更多附件
订货代码
配套插头, 8 针, 插口
83525
配套插头, 8 针，弯角插口
87599
配套插头, 4 针，弯角插头
87600
配套插头, 4 针，插头
87601
配套插头, 4 针，插口
89115

类似产品

SIKO Global, 定位驱动器 AG04B
定位驱动器 AG04B

  • 简便的安装

  • 不锈钢空心轴直径最大可达 20 毫米

  • 无操控键控制的 „手动“ 操作

前往有关产品
SIKO Global, 定位驱动器 AG25
定位驱动器 AG25

  • 小尺寸，高功率密度

  • 安装和调试简便

  • 高灵活性，高保护等级

前往有关产品
SIKO Global, 定位驱动器 AG26
定位驱动器 AG26

  • 紧凑的尺寸，高功率覆盖

  • 安装和调试简便

  • 高灵活性，高保护等级

前往有关产品
