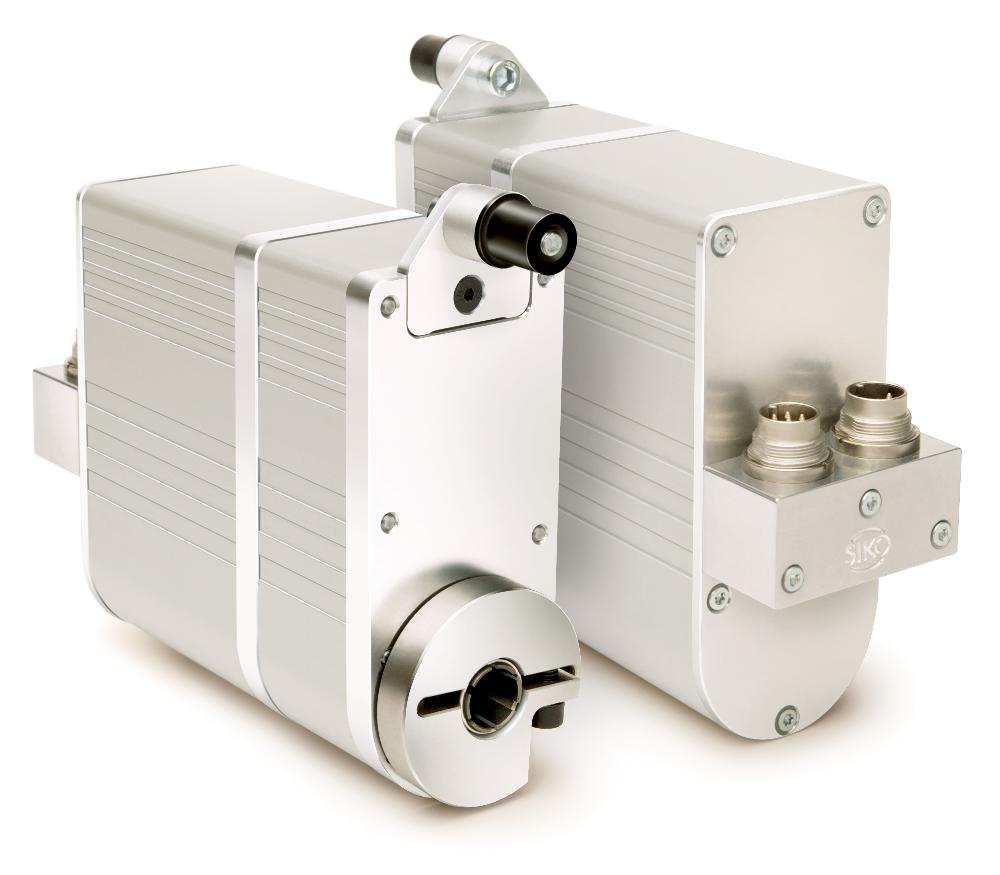

定位驱动器 AG02 analog

模拟式
SIKO Global, 定位驱动器 AG02 analog
SIKO Global, 定位驱动器 AG02 analog
用于绝对式定位的坚固强大的定位驱动器
  • 简便的安装
  • 可选空心轴最大直径达 14 毫米
  • 集成式模拟绝对位置编码器
