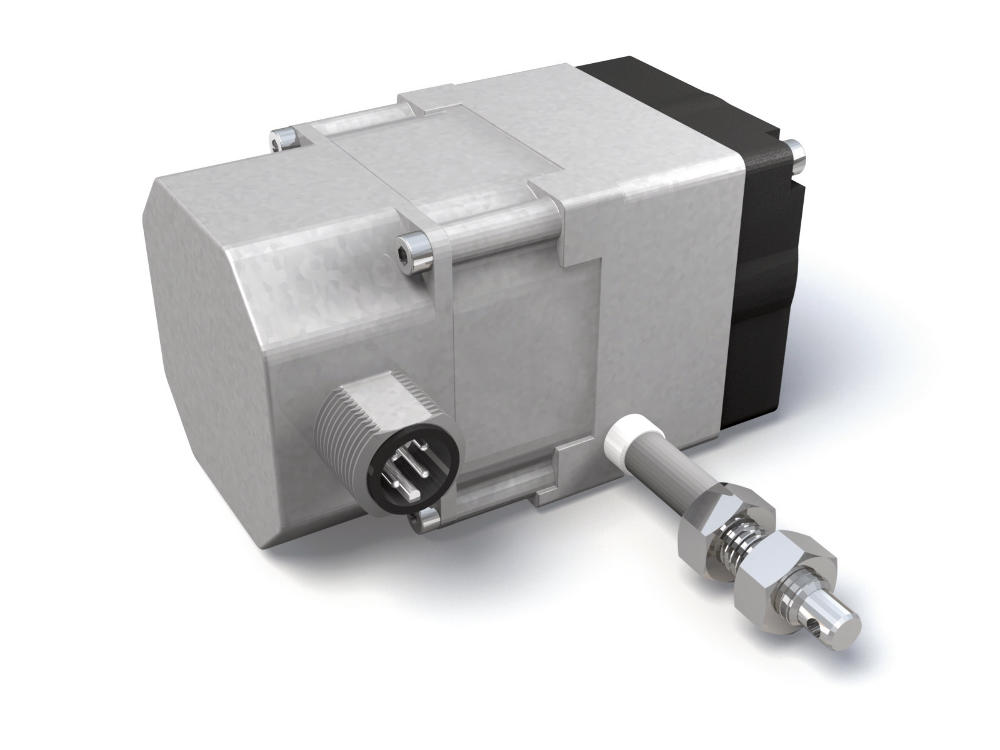

线拉编码器 SG20

较小的结构设计，由锌压铸件制成，可测量 2000mm 的长度
SIKO Global, 线拉编码器 SG20
SIKO Global, 线拉编码器 SG20
紧密型拉绳编码器最大测量长度可达 2000 mm 并带模拟输出。
  • 紧凑型结构
  • 标准化的接口可被广泛应用
  • 简便的安装
  • 最大测量长度可达2000m
  • 电位、电压或电流的输出口
  • 坚固型压铸锌外壳
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件

技术制图

SIKO Global, 线拉编码器 SG20

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.32  kg
外壳
 压铸锌
线绳类型
ø0.45  mm
不锈钢，塑料包层
拉力
≥2  N
工作温度 T1
≥11  N
工作温度 T2
测量位移/ 线鼓转动
 100  mm
绝对精度
±0.35  %
涉及测量长度(mm)
电缆长度
≤20  m
连接方式 E1

Geber Potentiometer

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
电阻
 10  kΩ
电阻公差
±5  %
线性公差
±0.25  %

Messwandler, Stromausgang

特征
技术数据
内容补充
工作电压
 10 …  30 V DC
在 I+ 和 I- 之间, 负载 ≤500 Ω
输出电流
 4 …  20 mA
(4/20mA, MWIHP)

Messwandler, Spannungsausgang

特征
技术数据
内容补充
工作电压
 15 …  28 V DC  在 3 mA 无负载情况下 (0/10V)
 8 …  28 V DC  在 3 mA 无负载情况下 (0,5/4,5V)
输出电压
 0 …  10 V DC
I载荷 ≤10 mA (0/10V)
 0.5 …  4.5 V DC
I载荷 ≤10 mA (0,5/4,5V)
电阻
 2 …  10 kΩ
相对于 GND
负载
≤15  mA
* 检测转换器使输出电流或输出电压与测量范围达到最佳匹配。检测转换器在出货前已进行参数预设，既在测量范围的起点和终点之间，可提供 4 至 20 mA (MWI) 或 0 至 10 V DC (MWU) 的输出信号限值。
特征
技术数据
内容补充
重复精度
±0.15  mm
行进速度
≤1  m/s
特征
技术数据
内容补充
环境温度
-10 …  80 °C
T1
-40 …  80 °C
T2
防护等级
 IP65 (编码器部分)
按照 EN 60529 标准

更多信息

连接引脚分配类型

电位输出 P10

信号符标
 E1
 E12
Po
 棕色
 1
Pe
 白色
 2
S
 绿色
 3
nc
 4

测量用变换器 MWI

信号符标
 E1
 E12
I+
 棕色
 1
I-
 白色
 2
nc
 3
nc
 4

测量变换器 MWU

信号符标
 E1
 E12
+24 V DC
 棕色
 1
GND
 白色
 2
Uout
 绿色
 3
nc
 4

安装提示

当固定线拉绳时要考虑拉绳是否伸直，也就是说与线绳出口延长垂直。建议: 起始位置首先选择在拉出大约 5mm 处。这样就能避免拉绳在返回时运动到极限位置。
符号显示

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

测量范围

1250

1250

1250
单位 mm
1500
1750
2000

绳索固定件

GW

GW

GW

带螺纹的收绳器

HK

带钩子的收绳器

RI

带环的收绳器

编码器类型

P10

P10

P10

电位计 10 kΩ

0,5/4,5V

测量转换器 0.5 … 4.5 V

0/10V

测量变压器 0 … 10 V

4/20mA

测量变流器 4 … 20 mA

0

其他可咨询

电气连接的方向位置

1

1

1

绳索出口方向

2

向上

3

绳索出口的对面

连接方式

E1

E1

E1

开放式电缆终端

E12

插头

电缆长度

01,0

01.0

01.0
01.0  20.0
仅限于连接类型 E1
OK

无电线

仅限于连接类型 E12

工作运行温度

T1

T1

T1

-10 … +80 °C

T2

-40 … +80 °C

您专人的订货代码

SG20 - 1250 - GW - P10 - 1 - E1 - 01.0 - T1
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

符合 UKCA 规定声明

PDF

EN

安装指南

PDF

DE | EN

SP01

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN

附件

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品

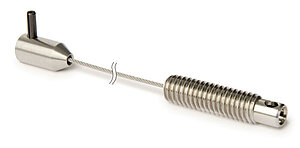

SIKO Global, 延长线 SV
延长线 SV

  • 用于延长测量线绳或延长与被测对象的距离，但编码器本身的测量范围不会因此而扩大

  • 简便的安装

前往有关产品

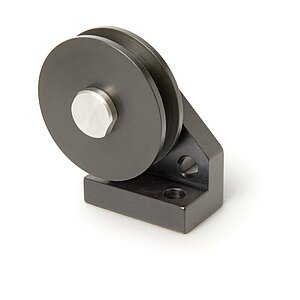

SIKO Global, 导向辊 UR
导向辊 UR

  • 用于改变测量方向。当拉绳编码器不能垂直于拉绳方向进行安装时，将使用变向滚筒。

  • 多个导向辊轮可以组合在一起

前往有关产品
更多附件
订货代码
配套插头, 4 针，插口
83419

供货范围

  • SG20
  • 安装指南
