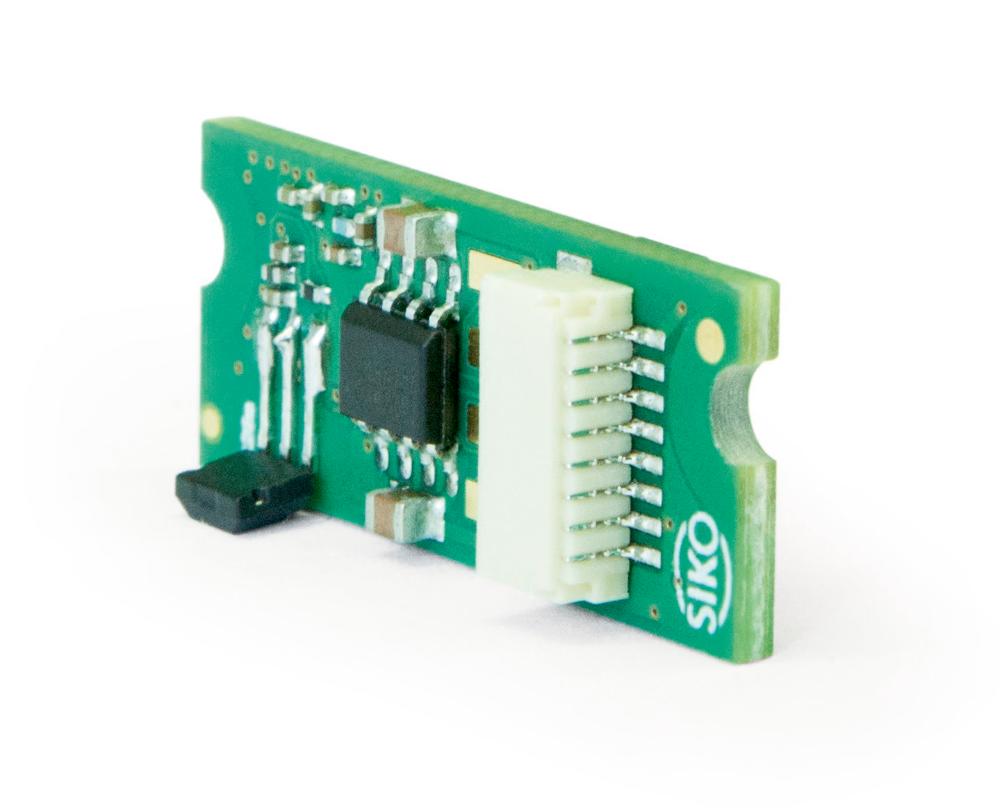

磁性传感器 MSK200P

增量式, 数字接口, 分辨率为 0.25 µm
SIKO Global, 磁性传感器 MSK200P
SIKO Global, 磁性传感器 MSK200P
  • 最大分辨率为 0.25 µm
  • 增量式电路板解决方案
  • 无接触的磁性扫描
  • 小型而紧凑的安装尺寸
  • 可选择带基准点为 R 或灵活的基准特性为 FR
  • 可以通过 PT8000 编程工具编程
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Edward Stuart
Edward Stuart
Product Manager Business Unit MagLine
+1 734 426-3476 edward.stuart(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 系统所属组件
  • 订单代码
  • 下载资料

技术制图

SIKO Global, 磁性传感器 MSK200P

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳结构
 电路板显露
传感器/尺的读取距离
 0.1 …  1 mm
参考信号 I
 0.1 …  0.5 mm
参考信号 R
 0.4   …  0.5 mm
参考信号 FR
特征
技术数据
内容补充
工作电压
 4.75   …  24 V DC
反极性保护
电流消耗
 150  mA
负载的
 50  mA  在 24 V DC 情况下
无负载
输出电路
 PP
在工作电压为 4.75 … 24 V DC 条件下
 LD
在工作电压 4.75 … 6 V DC
输出信号
A, /A, B, /B, I, /I, R, /R, FR, /FR
高的输出信号电平
>UB -2.5 V
PP
>2.5  V
LD
低的输出信号电平
<0.8  V
连接方式
 焊接连接
8-芯型
 排针
8-芯型
 JST 插头
8-芯型
特征
技术数据
内容补充
针长
 2  mm
分辨率
 0.00025  mm , 0.0004 , 0.001 , 0.002 , 0.004 , 0.005 , 0.01  mm
系统精确度
 ±(0.015 + 0.01 x L) 毫米, L 单位米
重复精度
±2  µm
测量范围
∞
行进速度
≤25  m/s
特征
技术数据
内容补充
环境温度
 0 …  50 °C
储存温度
-20   …  70 °C
相对湿度
 95  %
不允许凝露

系统所属组件

SIKO Global, 磁性传感器 MSK200P
磁性传感器 MSK200P
SIKO Global, 磁尺 MB200/1
磁尺 MB200/1
SIKO Global, 磁环 MR200
磁环 MR200
SIKO Global, 磁尺环 MBR200
磁尺环 MBR200

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

基准参考信号

I

I

I

周期性指数

R

参考固定

FR

参考点灵活

分辨率

0,00025

0.00025

0.00025
0.0004
0.001
0.002
0.004
0.005
0.010
0

其他可咨询

脉冲间隔

0,1

0.1

0.1
0.25
0.50
1
2
4

您专人的订货代码

MSK200P - ST - I - 0.00025 - 0.1
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

安装指南

PDF

DE | EN

附件

更多附件
订货代码
灵活的参考标记,
88678

供货范围

  • MSK200P
  • 快速参考指南
