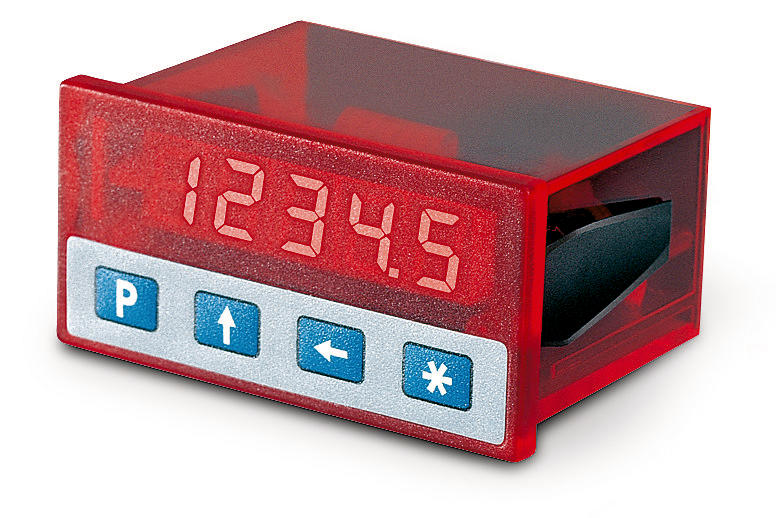

测量显示器 MA506
增量式,LED 显示屏,显示精确度 10 μm
- 最大精度显示为 10 μm
- 重复精度最大为 ±0.01 毫米
- 增量功能和复位功能
- 直接设定基准值/偏移值
- 基准值输入口
- 与 MS500 传感器一起运作
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳结构
 嵌入式外壳, 塑料(透明 红色)
控制面板开口尺寸为 68+0.7 x 33+0.6 IEC 61554
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
电流消耗
<60
 mA
 在 24 V DC 情况下
指示/指示范围
 5 位, 7段 LED 显示, 10 mm 高 红色
-99999 … 99999
连接方式
 螺丝端子排
3 枚针端(电源)
 Mini-DIN
6头, 1插槽 (传感器 MS500)
特征
技术数据
内容补充
分辨率
0.01
 mm
,
0.05
,
0.1
,
1
可编程的角度指示器
0.001
,
0.01
 in
系统精确度
±(0.1 + 0.01 x L) 毫米, L 单位米
 在 TU = 20 °C 时
重复精度
±0.01
 mm
±1个数字
行进速度
≤5
 m/s
特征
技术数据
内容补充
环境温度
0 … 50 °C
储存温度
-20 … 85 °C
相对湿度
≤95
 %
不允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP40 整个设备
按照 EN 60529 标准
 IP60 配电板正面安装
按照 EN 60529 标准
更多信息
连接引脚分配类型
信号符标 |
GND |
+UB |
Reset |
订单代码

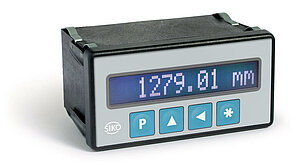

类似产品
供货范围
- MA506
- 安装指南
