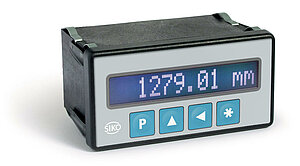

Afficheur de mesures MA506
Incrémental, afficheur LED, précision d‘affichage 10 μm
- Précision d‘affichage 10 μm max.
- Reproductibilité ±0.01 mm max.
- Fonction incrémentale et remise à zéro
- Entrée directe valeur de référence/valeur de décalage
- Entrée de référence
- Fonctionne avec capteur MS500
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Modèle de boîtier
boîtier de montage, plastique (transparent rouge)
Découpe de tableau de commande 68+0.7 x 33+0.6 CEI 61554
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
Consommation de courant
<60
mA
pour 24 V DC
Afficheur/zone d'affichage
7 segments LCD à 5 positions, 10 mm de hauteur rouge
-99999 à 99999
Type de branchement
borne plate vissée
3 pôles (alimentation)
mini-DIN
6 pôles, 1 douille (capteur MS500)
Caractéristique
Caractéristiques techniques
Complément
Résolution
0.01
mm
,
0.05
,
0.1
,
1
affichage de l'angle programmable
0.001
,
0.01
in
Précision du système
±(0.1 + 0.01 x L) L en m
pour TU = 20 °C
Reproductibilité
±0.01
mm
±1 digit
Vitesse de déplacement
≤5
m/s
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
0 … 50 °C
Température de stockage
-20 … 85 °C
Humidité relative
≤95
%
formation de rosée non admise
CEM
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
Type de protection
appareil complet IP40
EN 60529
IP60 face avant pour montage sur tableau de commande
EN 60529
Plus d’informations
affectation des broches
|
Signal |
|
GND |
|
+UB |
|
Reset |
Commande
Produits comparables
Étendue de la livraison
- MA506
- Instructions de montage
