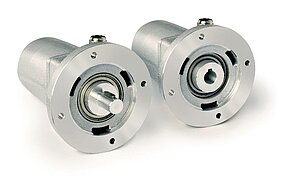

Potenciómetro de engranaje GP44
Con eje macizo o eje hueco de agujero ciego
- Extremadamente robusto frente a agentes externos
- Eje macizo o hueco de agujero ciego máx. Ø 20 mm
- Adaptación a diferentes recorridos de medición mediante un amplio espectro de transmisiones de engranajes
- Acoplamiento de resbalamiento incorporado para la protección del potenciómetro
- Salida de potenciómetro o de corriente
- Tipo de protección IP65
- Hasta 3 salidas de conmutadores de levas libremente ajustables
Dibujo técnico
Característica
Geber Potentiometer Typ 02, 10 Wendel
Geber Potentiometer Typ 03, 10 Wendel
Geber Potentiometer Typ 03/0.1, 10 Wendel
Messwandler, Stromausgang
Capacidad de carga de las levas de cambio
Más informaciones
asignación de pines
Salidas potenciométricas P01, P05, P10
|
Señal |
Borne |
|
Po |
11 |
|
Pe |
13 |
|
S |
12 |
Transductores MMW
|
Señal |
Borne |
|
I+ |
12 |
|
I- |
11 |
|
nc |
13 |
Levas de cambio
|
Ocupación |
Leva de avance A Borne |
Leva de cambio B Borne |
Leva de cambio C Borne |
|
3 |
4 |
7 |
|
2 |
5 |
8 |
|
|
1 |
6 |
9 |
Pedido
Cálculo de la multiplicación
Pedido de levas de cambio
|
Cifra 1 |
"Cifra 2 " |
Cifra 3 |
Datos del pedido |
|
Forma de leva 2 |
2 |
||
|
Forma de leva 1 |
Forma de leva 3 |
13 |
|
|
Forma de leva 1 |
Forma de leva 2 |
Forma de leva 3 |
123 |
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Multiplicación
0.1/10
árbol de transmisión
H/20
tipo de potenciómetro
01
resistencia
1
transmisor
MMW
Dirección de giro
<leer>
leva de cambio/
forma
1
tensión de conexión
1
Volumen de suministro
- GP44
- Instrucciones de montaje
