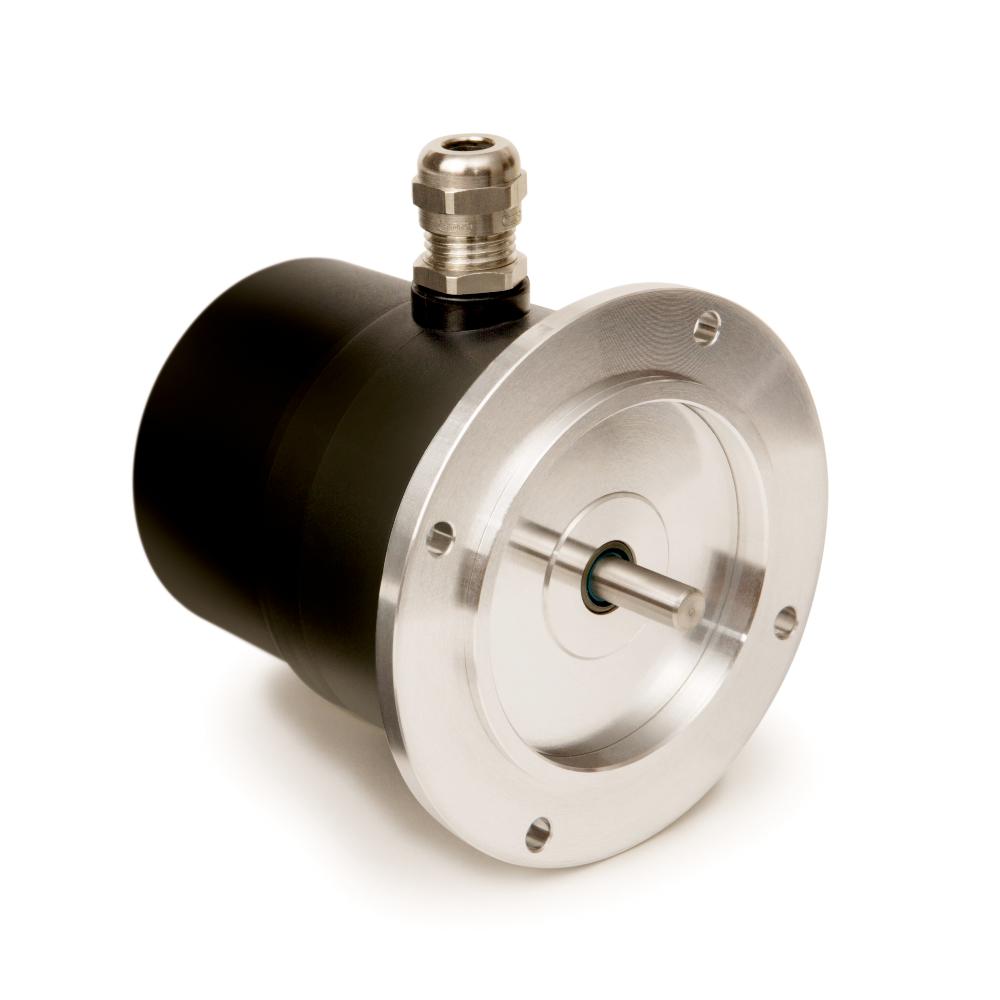

齿轮电位计 GP03/1

带实心轴的紧密结构设计
SIKO Global, 齿轮电位计 GP03/1
SIKO Global, 齿轮电位计 GP03/1
  • 实心轴直径为 Ø 4 mm 或 Ø 6 mm
  • 通过广泛的齿轮传动形式，达到各种不同的测量方式。
  • 内置滑动离合器用于保护电位计
  • 紧凑型结构
  • 电位器，电流或电压输出
  • 防护等级为IP65
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 齿轮电位计 GP03/1

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
轴
 不锈钢
外壳
 增强塑料 / 铝
传动比
 0.2 …  256
转速
≤500  min-1
根据传动比
轴负载
≤400  N
径向
≤150  N
轴方向
电位计寿命
1 x 106 转数量

Geber Potentiometer Typ 01, 1 Wendel

特征
技术数据
内容补充
负荷能力
 1  W  在 70 °C 时
≤30 V
电阻
 5  kΩ , 10  kΩ
电阻公差
±10  %
标准终端电阻
 0.5  %
线性公差
±1  %
结构类型
 混合动力

Geber Potentiometer Typ 02, 10 Wendel

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
≤30 V
电阻
 1  kΩ , 5 , 10  kΩ
电阻公差
±5  %
标准终端电阻
 0.5  %
线性公差
±0.25  %
结构类型
 金属线

Geber Potentiometer Typ 03, 10 Wendel

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
≤30 V
电阻
 1  kΩ , 5 , 10  kΩ
电阻公差
±5  %
标准终端电阻
 0.5  %
线性公差
±0.25  %
结构类型
 混合动力

Messwandler, Stromausgang

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
输出电流
 4 …  20 mA  当负载 ≤500 Ω 时

Messwandler, Spannungsausgang

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
输出电压
 0 …  10 V
特征
技术数据
内容补充
测量范围
340° ±5°  (机械连续)
电位计型号 01
3600° +10°
电位计型号 02, 03
特征
技术数据
内容补充
环境温度
-20 …  80 °C
相对湿度
不允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP65
按照 EN 60529 标准

更多信息

连接引脚分配类型

无测量转换器

信号符标
 接线端子 E1
 PIN EX
Pe
 1
 1
Po
 2
 2
S
 3
 3
nc
 -
 4

测量用变换器 MWI

信号符标
 接线端子 E1
 PIN EX
I+
 1
 1
I-
 2
 2
nc
 3
 3
nc
 -
 4

测量变换器 MWU

信号符标
 接线端子 E1
 PIN EX
+24 V DC
 1
 1
GND
 2
 2
Uout
 3
 3
nc
 -
 4

订单代码

比率计算方法

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

0,1

0.1

0.1
0.166
0.25
0.333
0.5
1
2
3
4
5
6
7
10
12
15
20
24
30
40
55
0

其他可咨询

连接方式

E1/7

E1/7

E1/7

电缆接头 PG7

E1/9

电缆接头 PG9

EX

M12 插头

电位器类型

01

01

01

1圈，混合型

只在模拟输出为 P05 或者 P10 条件下
02

10圈，混合型

03

10圈，线绕型

模拟输出

MWI

MWI

MWI

测量变流器 4 … 20 mA

MWU

测量变压器 0 … 10 V

P01

电位计 1 千欧姆

P05

电位器 5 kΩ

P10

电位计 10 kΩ

旋转方向

<leer>

<leer>

<leer>

无需指定

只在模拟输出为 P01, P05 或者 P10 条件下
e

逆时针方向递增值

只在模拟输出为 MWI 或者 MWU 条件下
i

顺时针方向递增值

只在模拟输出为 MWI 或者 MWU 条件下

您专人的订货代码

GP03/1 - 0.1 - V/6 - E1/7 - 01 - MWI - <leer>
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR
DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

符合 UKCA 规定声明

PDF

EN

欧盟符合性声明

PDF

DE | EN

附件

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品

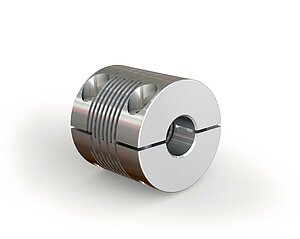

SIKO Global, 挠性联轴器 AK18
挠性联轴器 AK18

  • 机械制造公差的零间隙补偿

前往有关产品

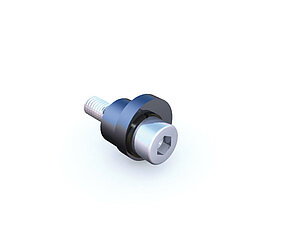

SIKO Global, 辅助夹 SK
辅助夹 SK

  • 用于简便安全的固定安装的带有伺服法兰的旋转编码器

前往有关产品
更多附件
订货代码
配套插头, 4 针，插口
83419

类似产品

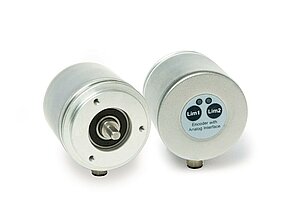

SIKO Global, 绝对值式编码器 AV58M
绝对值式编码器 AV58M

  • 绝对值模拟编码器

  • 以 13 bit（8192）分辨率分布于整个测量范围

  • 工作温度可达-40°C

前往有关产品

供货范围

  • GP03/1
  • 安装指南
