齿轮电位计 GP02

带贯通空心轴的紧密结构设计
SIKO Global, 齿轮电位计 GP02
SIKO Global, 齿轮电位计 GP02
  • 通孔空心轴直径 14 毫米
  • 通过广泛的齿轮传动形式，达到各种不同的测量方式。
  • 紧密，低成本型结构
  • 电位计或电流输出
  • 简便的安装
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 类似产品

技术制图

SIKO Global, 齿轮电位计 GP02

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
轴
 钢材发蓝处理
外壳
 塑料
传动比
 0.2 …  128
转速
≤500  min-1
根据传动比
电位计寿命
1 x 106 转数量

Geber Potentiometer Typ 01, 1 Wendel

特征
技术数据
内容补充
负荷能力
 1  W  在 70 °C 时
≤30 V
电阻
 1  kΩ , 5 , 10  kΩ
电阻公差
±10  %
标准终端电阻
 0.5  %
线性公差
±1  %
结构类型
 混合动力

Geber Potentiometer Typ 02, 10 Wendel

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
≤30 V
电阻
 1  kΩ , 5 , 10  kΩ
电阻公差
±5  %
标准终端电阻
 0.2  %
线性公差
±0.25  %
结构类型
 金属线

Geber Potentiometer Typ 03, 10 Wendel

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
≤30 V
电阻
 1  kΩ , 5 , 10  kΩ
电阻公差
±5  %
标准终端电阻
 0.2  %
线性公差
±0.25  %
结构类型
 混合动力

Geber Potentiometer Typ 03/0.1, 10 Wendel

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
≤30 V
电阻
 5  kΩ
电阻公差
±5  %
标准终端电阻
 0.2  %
线性公差
±0.1  %
结构类型
 混合动力

Messwandler, Stromausgang

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
输出电流
 4 …  20 mA  当负载 ≤500 Ω 时
特征
技术数据
内容补充
测量范围
340° ±5°  (机械连续)
电位计型号 01
3600° +10°
电位计型号 02, 03, 03/0.1
特征
技术数据
内容补充
环境温度
 0 …  80 °C
相对湿度
不允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP52
按照 EN 60529 标准

更多信息

连接引脚分配类型

电位计输出口 P01, P05, P10

信号符标
Po
 棕色
Pe
 白色
S
 绿色

测量转换器 MMW

信号符标
 电缆颜色
I+
 棕色
I-
 白色

订单代码

比率计算方法

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

0,2

0.2

0.2
0.25
0.333
0.5
1
2
3
4
6
7
9
10
12
16
20
20.3636
24
28
30
36
48
68
112
128
0

其他可咨询

扭矩臂/
形状

A

A

A

型号 A, 圆头销钉

B

规格 B, 用于公差补偿

电位器类型

01

01

01

1圈，混合型

02

10圈，线绕型

03

10圈，混合型

03/0,1

10圈，混合型，线性度公差 ±0.1 %

只在电阻 5 情况下

电阻

1

1

1

电位计 1 千欧姆

5

电位器 5 kΩ

10

电位计 10 kΩ

检测转换器

mit

mit

mit

带

只在电阻10 和电位计型号 02 或者 03 情况下
<leer>

无需指定

旋转方向

<leer>

<leer>

<leer>

无需指定

只在电阻 1, 5, 10 情况下
e

逆时针方向递增值

只在模拟输出为 MWI 条件下
i

顺时针方向递增值

只在模拟输出为 MWI 条件下

电缆长度

00,2

00.2

00.2
单位为米
00.5
00.6
01.0 单位为米
01.0  15.0 m, 最小增量 1 m

您专人的订货代码

GP02 - 0.2 - H/14 - A - 01 - 1 - mit - <leer> - 00.2
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

符合 UKCA 规定声明

PDF

EN

欧盟符合性声明

PDF

DE | EN

类似产品

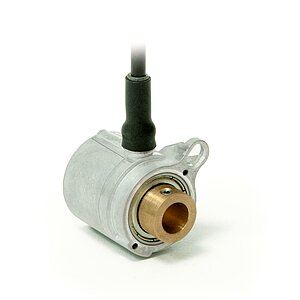

SIKO Global, 绝对值式编码器 AH25S
绝对值式编码器 AH25S

  • 微型的绝对值模拟编码器

  • 12 位 (4096) 分辨率 360°

  • 防护等级为IP65

前往有关产品

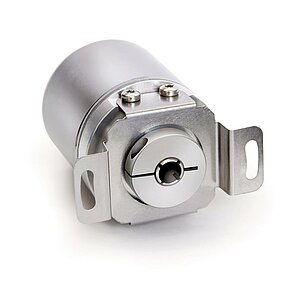

SIKO Global, 绝对值式编码器 AH36M
绝对值式编码器 AH36M

  • 绝对值模拟编码器

  • 以 13 bit（8192）分辨率分布于整个测量范围

  • 以 13 bit（8192）分辨率分布于整个测量范围

前往有关产品

供货范围

  • GP02
  • 安装指南
