绝对值式编码器 AH25S

坚固的绝对值单圈旋转编码器

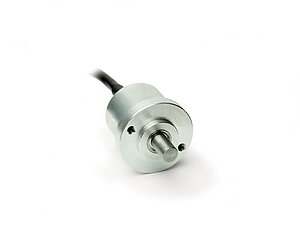

旋转编码器 AH25S 是一个带有模拟输出的磁性微型单圈绝对值编码器。通过其坚固的压铸外壳专为移动机械领域研发的旋转编码器能够 360° 检测。由于其特别小的结构(直径 25 mm)可以在非常狭窄的空间中应用。

微型的绝对值模拟编码器
12 位 (4096) 分辨率 360°
防护等级为IP65
-40 °C 至 85 °C 运行工作温度
电压输出 (0 … 10 V, 0.5 … 4.5 V), 电流输出 (0 … 20 mA, 4 … 20 mA)
通过直径 8 毫米的空心轴可简便安装

Ben King

Inside Sales

+1 734 426-3476 ben.king(at)siko-global.com

August Meyers

Manager Business Unit Mobile Automation

+1 734 426-3476 august.meyers(at)siko-global.com

添加到关注清单

连接引脚分配类型

测量用变压器，电流输出

分布	电缆颜色 E1
GND	白色
I_OUT	绿色
+UB	棕色

测量用变压器, 电压输出

分布	电缆颜色 E1
GND	白色
U_OUT	绿色
+UB	棕色

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

电缆长度

01,0

01.0

01.0 m, 最小增量 1 m

01.0 15.0 m, 最小增量 1 m

输出端

0,5/4,5V

0.5/4.5V

0,5/4,5V

测量转换器 0.5 … 4.5 V

0/10V

测量变压器 0 … 10 V

0/20mA

测量变流器 0 … 20 mA

4/20mA

测量变流器 4 … 20 mA

旋转方向

i

顺时针方向递增值

e

逆时针方向递增值

您专人的订货代码

AH25S - 8 - E1 - 01.0 - 0.5/4.5V - 360° - i

您是否想得到无任何约束条件的报价提供？

订购数量:

下载资料

数据表

PDF

安装指南

PDF

DE | EN

3D-CAD 模型

ZIP

CAD-Modell

供货范围

AH25S
