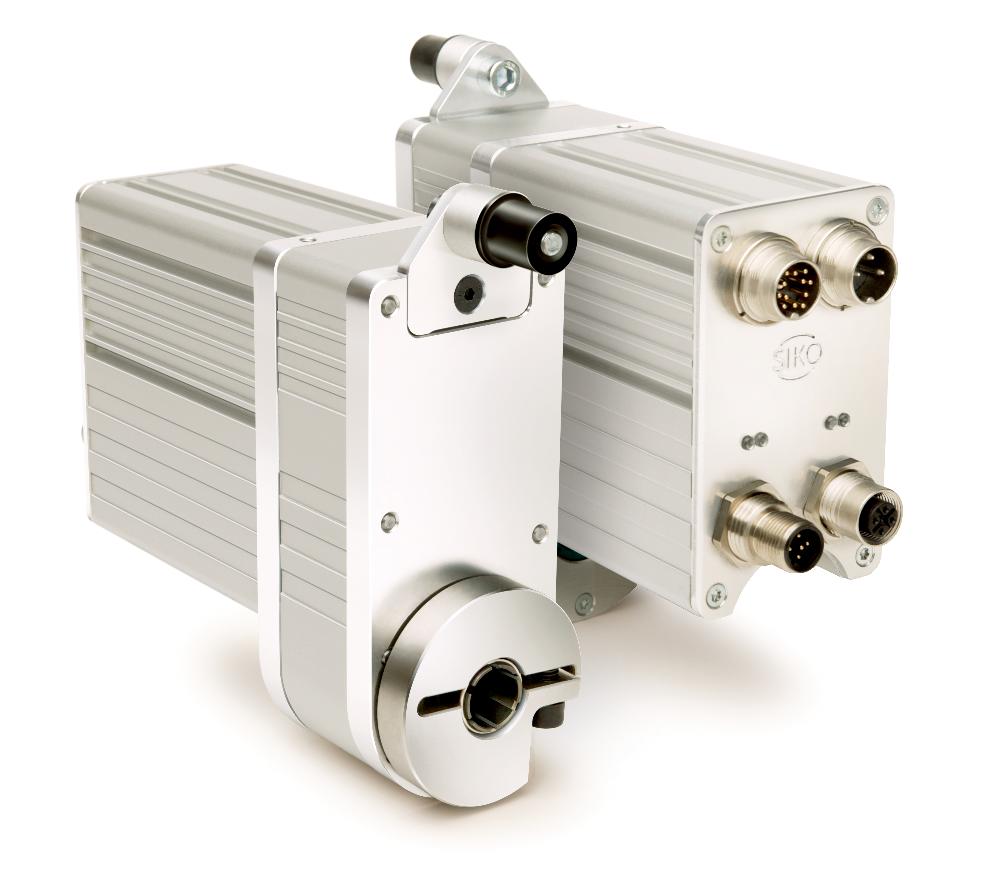

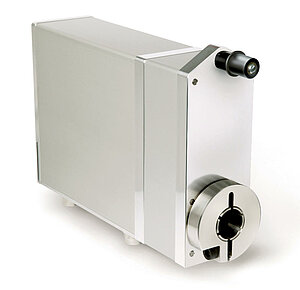

定位驱动器 AG02 Feldbus
现场总线
- 简便的安装
- 通孔空心轴最大直径可达 ø14 mm
- 在输出轴上集成磁性绝对值位置编码器
- 集成的定位调节器
- 集成现场总线接口(可选)
技术制图
技术数据
Motor
更多信息
连接引脚分配类型
电源
信号符标 |
PIN |
+UB |
1 |
nc |
2 |
-UB |
3 |
现场总线
Profibus-DP |
CANopen |
PIN |
+5 V DC |
nc |
1 |
BUS A |
nc |
2 |
GND |
CAN_GND |
3 |
BUS B |
CAN_H |
4 |
nc |
CAN_L |
5 |
接口/限位开关
信号符标 |
PIN |
ES1 |
A |
ES2 |
B |
使能 (24 V 直流) |
C |
nc |
D |
+24 V直流 |
E |
nc |
F |
RXD/DÜA |
G |
TXD/DÜB |
H |
GND/串行接口 |
J |
GND(ES1、ES2、紧急停止、CAL) |
K |
CAL |
L |
GND |
M |
功率曲线
订单代码
系统技术配置
特征
选择类型规格
内容补充
传动比
55.3
轴的结构设计
KR/14
扭矩臂
B
接口
S1/00
现场总线
OFB

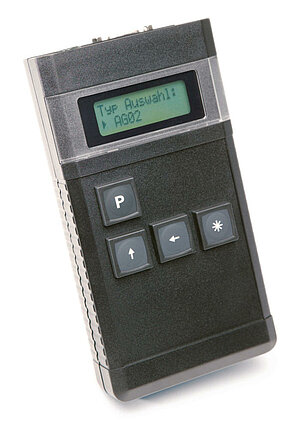

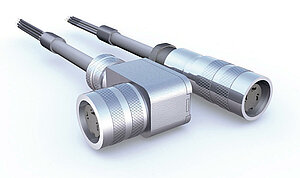

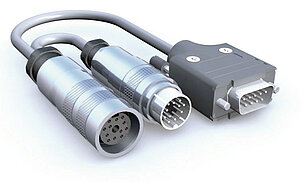

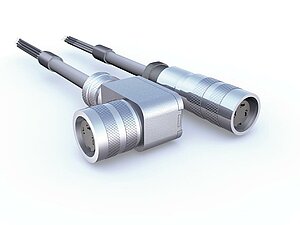

附件
类似产品
供货范围
- AG02 Feldbus
- 快速参考指南
