Accionamiento de posicionado AG02 Feldbus
bus de campo
- Montaje sencillo
- Eje hueco continuo hasta un máx. de ø14 mm
- Captador de posición absoluta integrado en el árbol secundario
- Regulador integrado de posición
- Interfaz integrado de bus de campo (opcional)
Dibujo técnico
Característica
Motor
Más informaciones
asignación de pines
Suministro de tensión
|
Señal |
PIN |
|
+UB |
1 |
|
nc |
2 |
|
-UB |
3 |
bus de campo
|
Profibus-DP |
CANopen |
PIN |
|
+5 V DC |
nc |
1 |
|
BUS A |
nc |
2 |
|
GND |
CAN_GND |
3 |
|
BUS B |
CAN_H |
4 |
|
nc |
CAN_L |
5 |
Interfaz/interruptor final
|
Señal |
PIN |
|
ES1 |
A |
|
ES2 |
B |
|
Activación (24 V DC) |
C |
|
nc |
D |
|
+24 V DC |
E |
|
nc |
F |
|
RXD/DÜA |
G |
|
TXD/DÜB |
H |
|
GND/interfaz en serie |
J |
|
GND (ES1, ES2, desc. de emergencia, CAL) |
K |
|
CAL |
L |
|
GND |
M |
Curva de potencia
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Multiplicación
55.3
modelo del eje
KR/14
Brazo de par
B
Interfaz
S1/00
bus de campo
OFB

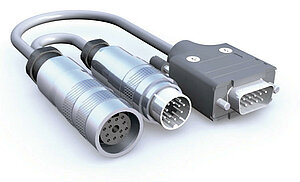

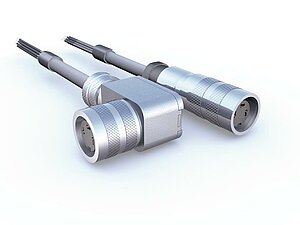

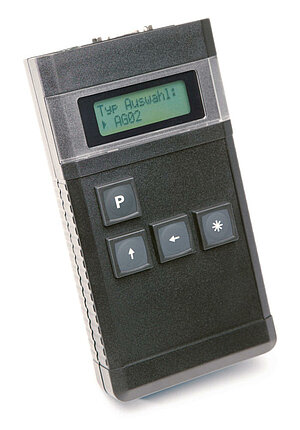

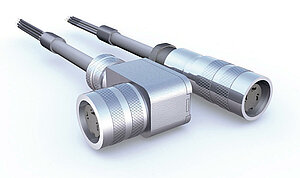

Accesorio

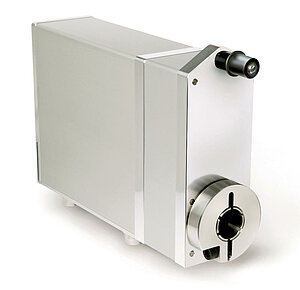

Productos equiparables
Volumen de suministro
- AG02 Feldbus
- Instrucciones breves
