Trasduttore a filo SGP/1
Struttura robusta con uscita analogica e corsa utile di 6000 mm
- Modello robusto
- Corsa utile max. 6000 mm
- Uscita potenziometro, tensione o corrente
- Corpo in alluminio e materiale sintetico
- Il valore potenziometro/resistenza viene adattato alla corsa di misura effettiva attraverso un riduttore integrato
- Vari tipi di fili
Disegno tecnico
Dati tecnici
Velocità di traslazione
|
Range di misura [mm] |
750 |
1000 |
1250 |
1500 |
1750 |
2000 |
2250 |
2500 |
2750 |
3000 |
3250 |
3500 |
6000 |
|
Velocità di traslazione [mm/s] |
≤200 |
≤300 |
≤300 |
≤400 |
≤490 |
≤500 |
≤600 |
≤700 |
≤800 |
≤800 |
≤900 |
≤1000 |
≤1000 |
|
4 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Geber Potentiometer
Messwandler, Stromausgang
Messwandler, Spannungsausgang
Ulteriori informazioni
piedinatura
Uscite potenziometriche P10
|
Segnale |
E1 (morsetto) |
EX (pin connettore) |
|
Po |
3 |
1 |
|
Pe |
1 |
2 |
|
S |
2 |
3 |
|
nc |
4 |
Convertitore di misura MWI
|
Segnale |
E1 (morsetto) |
EX (pin connettore) |
|
I+ |
1 |
1 |
|
I- |
2 |
2 |
|
nc |
3 |
3 |
|
nc |
4 |
Convertitore di misura MWU
|
Segnale |
E1 (morsetto) |
EX (pin connettore) |
|
+24 V DC |
1 |
1 |
|
GND |
2 |
2 |
|
Uout |
3 |
3 |
|
nc |
4 |
Istruzioni di montaggio
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Range di misura
750

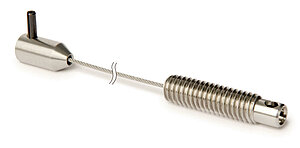

fissaggio del filo
GW
modello di filo
S
Tipo di connessione
E1
potenziometro tipo
02
uscita analogica
MWI
temperatura di lavoro
T1
Accessori
Volume di fornitura
- SGP/1
- Istruzioni per il montaggio
