Sensore ad albero cavo GS04

Componente di sistema per AP10S, MA503/2, MA504/1
SIKO Global, Sensore ad albero cavo GS04
SIKO Global, Sensore ad albero cavo GS04
  • Sensore a misurazione rotativa con scansione magnetica
  • Collegamento innestabile all‘indicatore di posizione AP10S, AP20S, MA503/2, MA504/1
  • Montaggio facile con albero cavo, max. Ø 20 mm
  • Grado di protezione IP65
SIKO Products Inc., Sede centrale/Distribuzione Nord America
+1 734 426-3476 sales.us(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ordine
  • Download
  • Accessori

Disegno tecnico

SIKO Global, Sensore ad albero cavo GS04

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
albero
 acciaio inossidabile
Corpo
 materiale sintetico
Colore
 nero, RAL 9005
N. di giri
≤600  min-1
Guaina di protezione per cavi
 PUR
tipo di connessione E15
 PVC
tipo di connessione E16
Raggio di curvatura
≥52  mm
posato in modo fisso/mobile (tipo di connessione E15)
>17  mm
posato solidamente (tipo di connessione E16)
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
 alimentazione tramite elettronica successiva
Tipo di connessione
 connettore M8
a 6 poli, 1 connettore maschio (tipo di connessione E15)
 connettore faston
a 8 poli, 1 connettore maschio (tipo di connessione E16)
Caratteristica
Dati tecnici
Integrazione
Scansione
 magnetico
ruota polare con 18 poli di 5 mm
Risoluzione
 dipendente da elettronica successiva
Range di misura
 dipendente da elettronica successiva
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
 0 …  60 °C
Temperatura di stoccaggio
-20 …  70 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
 EN 61000-6-2
immunità / immissione
 EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
 IP65
EN 60529

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

albero cavo/
diametro

20

20

20

ø20 mm

RH14

Bussola di riduzione

0

altri su richiesta

Tipo di connessione

E15

E15

E15

connettore M8

adatto per AP10S
E16

connettore

adatto per MA503/2 e MA504/1

Lunghezza cavo

00,5

00.5

00.5
m, ad incrementi di 0.5 m
01.0
01.5
02.0

Il tuo codice ordine

GS04 - 20 - E15 - 00.5
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Istruzioni per il montaggio

PDF

DE | EN

Modello CAD 3D

Link/URL

CAD-Modell

Accessori

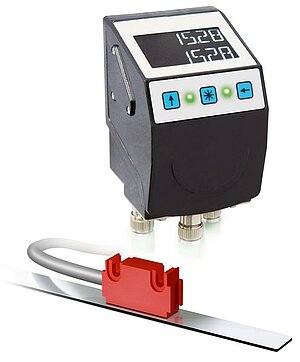

SIKO Global, Indicatore di posizione elettronico AP10S
Indicatore di posizione elettronico AP10S

  • Indicatore di posizione elettronico con collegamento a innesto per sensore magnetico

  • Display retroilluminato leggibile in modo ottimale

  • LCD a due righe per valore nominale e reale

Vai al prodotto

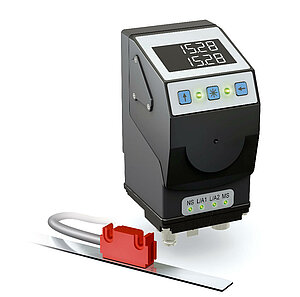

SIKO Global, Indicatore di posizione elettronico AP20S
Indicatore di posizione elettronico AP20S

  • Indicatore di posizione elettronico con collegamento a innesto per sensore magnetico

  • Bus di campo industriale Ethernet integrato

  • LCD a due righe con retroilluminazione

Vai al prodotto
SIKO Global, Visualizzatore di quote MA504/1
Visualizzatore di quote MA504/1

  • Precisione di visualizzazione max. 10 μm

  • Ripetibilità max. ±0.01 mm

  • LCD Lowest-Power

Vai al prodotto
SIKO Global, Visualizzatore di quote MA503/2
Visualizzatore di quote MA503/2

  • Max. precisione di visualizzazione 10 μm o 1/64 pollici

  • Ripetibilità max. ±0.01 mm

  • LCD Low Power con funzione decimale e frazione di pollici

Vai al prodotto

Volume di fornitura

  • GS04
  • Istruzioni per il montaggio
