Indicatore di posizione elettronico AP20S

regolazioni lineari assolute, interfaccia Industrial Ethernet integrata

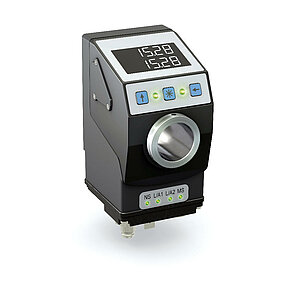

SIKO Global, Indicatore di posizione elettronico AP20S
SIKO Global, Indicatore di posizione elettronico AP20S
Gli indicatori di posizione assoluti con interfaccia di comunicazione per lo spostamento lineare e lo spostamento dello spintore guidano intuitivamente l'operatore alla corretta impostazione della macchina quando si cambia prodotto e formato. La leggibilità è ottimizzata per consentire un utilizzo intuitivo: il display retroilluminato mostra in modo chiaro valore nominale e valore reale, ed i due LED indicano inequivocabilmente la direzione in cui deve avvenire lo spostamento.
  • Indicatore di posizione elettronico con collegamento a innesto per sensore magnetico
  • Bus di campo industriale Ethernet integrato
  • LCD a due righe con retroilluminazione
  • Visualizzazione del valore nominale e reale con compensazione integrata
  • Precisione di visualizzazione fino a 0.01 mm
  • Funzione assoluta per mezzo di backup interno
  • Sensori robusti grazie a scansione magnetica
  • Guida utente mediante LED di stato
  • Grado di protezione IP53, opzionale IP65
  • Industry 4.0 ready
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Guarda il video dell'esperto
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Componente di sistema
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Indicatore di posizione elettronico AP20S

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.2  kg
Corpo
 materiale sintetico rinforzato
filettatura della spina ottone nichelato / Coperchio, conduttore di messa a terra in metallo
Colore
 nero
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Corrente assorbita
~100  mA
Durata batteria
~8  Anno/i
Memoria dei parametri
106 cicli
applicabile anche alle procedure per la taratura
Visualizzazione/Range di visualizzazione
 a 6 cifre, LCD a 14 segmenti, alto ~8 mm
punti decimali, 2 righe, caratteri speciali (LED con retroilluminazione bianco/rosso)
-199999 …  999999
range di visualizzazione ampliato fino a -999999
Caratteri speciali
 freccia in senso orario, freccia in senso antiorario, dimensione incrementale, batteria
Indicazione di stato
 2 LED bicolori (rosso/verde)
stato posizione, parametrizzabile
Tasti
 funzione dimensione incrementale, parametrizzare, ripristinare
Interfaccia
 EtherNet/IP
 PROFINET
 EtherCAT
 POWERLINK
Tipo di connessione
 1 connettore M8 (codifica A)
a 4 poli, 1 connettore maschio
 1 connettore M8 (codifica A)
a 6 poli, 1 connettore femmina (sensore)
 2 connettori M12 (codifica D)
a 4 poli, 2 connettori femmina
 messa a terra con conn. maschio faston 6.3 mm
Caratteristica
Dati tecnici
Integrazione
Scansione
 sensore esterno
Risoluzione
 0.01  mm
utilizzo con MS500H
 720  Incrementi/rivoluzione
valore visualizzato/giro liberamente parametrizzabile (utilizzo con GS04)
Precisione di sistema
±35  µm
utilizzo con MS500H
Range di misura
±10485  m
utilizzo con MS500H
≤233016  rotaciones
utilizzo con GS04
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
 0 …  60 °C
Temperatura di stoccaggio
-20 …  80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
 EN 61326-1
esigenze di immunità nell'industria, valore limite d'emissione classe B
Grado di protezione
 IP53
EN 60529, solo con controconnettore
 IP65
EN 60529, solo con controconnettore
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
<100 m/s2, 5 … 150 Hz
EN 60068-2-6

Ulteriori informazioni

piedinatura

Ethernet

Segnale
 PIN
Tx+
 1
Rx+
 2
Tx-
 3
Rx-
 4

Tensione di esercizio

Segnale
 PIN
reserved
 1
reserved
 2
+UB
 3
GND
 4

Industria 4.0

Nella maggior parte dei casi, lo scambio di dati con gli indicatori di posizione è limitato allo scambio dei dati di processo. Oltre ai dati di processo, i display intelligenti offrono ulteriori informazioni che possono essere valutate per il monitoraggio dello stato "Condition Monitoring" fino alla manutenzione predittiva "Predictive Maintenance":
Dati di processo
 Smart Value
 Smart Function
Posizione reale
 Tensione batteria
 Pianificazione sostituzione batteria
"Posizione desiderata "
 Presenza, distanza, allineamento sensore
 Errori di conteggio

Componente di sistema

SIKO Global, Indicatore di posizione elettronico AP20S
Indicatore di posizione elettronico AP20S
SIKO Global, Sensore magnetico MS500H
Sensore magnetico MS500H
SIKO Global, Banda magnetica MB500/1
Banda magnetica MB500/1
SIKO Global, Anello magnetico MR500
Anello magnetico MR500
SIKO Global, Anello banda magnetica MBR500
Anello banda magnetica MBR500
SIKO Global, Sensore ad albero cavo GS04
Sensore ad albero cavo GS04

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

interfaccia/
protocollo

ECT

ECT

ECT

EtherCAT

EIP

EtherNet/IP

EPL

POWERLINK

EPN

PROFINET

Grado di protezione

IP53

IP53

IP53

IP53

IP65

IP65

Finestrella

SF

SF

SF

foglio flessibile frontale

K

materiale sintetico

protezione antiurto

Il tuo codice ordine

AP20S - ECT - IP53 - SF - S
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Manuale

ECT

PDF

DE
EN

EIP

PDF

DE
EN

EPL

PDF

DE
EN

EPN

PDF

DE
EN

Modello CAD 3D

Link/URL

CAD-Modell

Dichiarazioni CE di conformità

PDF

DE | EN | FR

Istruzioni per il montaggio

PDF

DE | EN

Setup-Package

ZIP

Download

Certificato

EPL

PDF

EN

EIP

PDF

EN

EPN

PDF

EN

Dichiarazioni di conformità UKCA

PDF

EN

Accessori

SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto

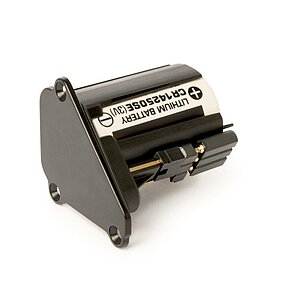

SIKO Global, Unità batteria ZB1027
Unità batteria ZB1027

  • Unità di batterie e portabatterie con contatti

  • Per la sostituzione facile e affidabile della batteria back-up

Vai al prodotto

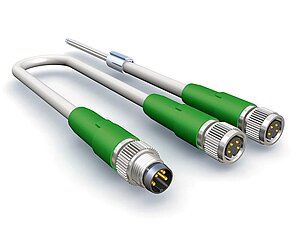

SIKO Global, Prolunga cavo KV04S1
Prolunga cavo KV04S1

  • Connettore precablato

  • Lunghezza cavi fino a 10 m

  • Tecnologia di connessione M8, 4 poli

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 4 poli, connettore femmina
84209
Controconnettore, a 4 poli, conn. maschio ang.
87600
Controconnettore, a 4 poli, connettore maschio
87601

Prodotti simili

SIKO Global, Indicatore di posizione elettronico AP10S
Indicatore di posizione elettronico AP10S

  • Indicatore di posizione elettronico con collegamento a innesto per sensore magnetico

  • Display retroilluminato leggibile in modo ottimale

  • LCD a due righe per valore nominale e reale

Vai al prodotto
SIKO Global, Indicatore di posizione elettronico AP20
Indicatore di posizione elettronico AP20

  • Bus di campo industriale Ethernet integrato

  • LCD a due righe con retroilluminazione

  • Visualizzazione del valore nominale e reale con compensazione integrata

Vai al prodotto

Volume di fornitura

  • AP20S
  • Istruzioni per il montaggio

Settori rilevanti per il prodotto

Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Xing

Linkedin

Instagram

Youtube

X

Soluzioni
  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
Prodotti
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
Service
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Tutorial e video
Azienda
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2024 SIKO GmbH
