Mesure magnétique linéaire et d'angles avec les codeurs SIKO MagLine

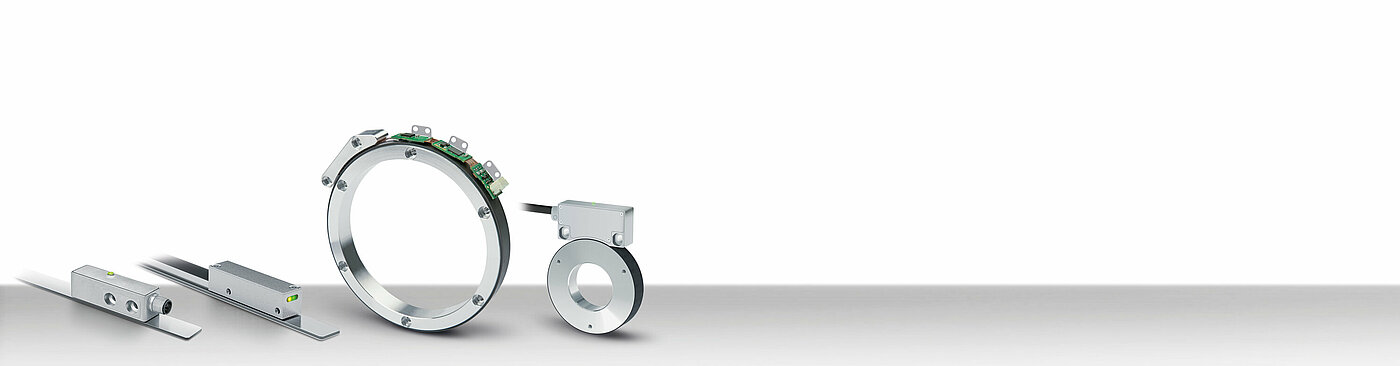

Les robustes systèmes de codeurs magnétiques de SIKO sont utilisés depuis des décennies dans le domaine de la mesure de déplacement, de la mesure angulaire et de rotation. Les systèmes SIKO MagLine se composent d'un codeur magnétique avec bande magnétique codée comme système de mesure linéaire ou d'un codeur magnétique et d'un anneau ou d'une bande magnétique comme système de mesure rotatif.
Les avantages particuliers de la métrologie magnétique linéaire et angulaire MagLine
- Mesure sans contact avec codeur et bande ou anneau magnétiques
- Parfaitement inusable
- Insensible à la poussière, aux copeaux, à l'humidité, l'huile, la graisse etc.
- Très robuste en cas de choc ou de vibrations
- Aucune erreur de mesure n'est provoquée par des transmissions ou un jeu du réducteur
- Grande précision du système et reproductibilité
- Maniement et montage simples (vidéo)
- Grande longévité et économique
Les mesures dans des conditions industrielles extrêmes sont complexes quant à la fiabilité et à la reproductibilité. Les systèmes MagLine sont en particulier utilisés pour enregistrer avec précision des positions linéaires et radiales ainsi que des vitesses de rotation et des angles. Les avantages de cette technologie sans contact sautent aux yeux dans chaque environnement de mesure, qu'il s'agisse de technique d'entraînement et de robotitque ou dans des environnements particulièrement sales tels que l’usinage du bois.
Cette technique de codeurs magnétiques affronte avec succès un grand nombre de pollutions et de sollicitations mécaniques dans un milieu industriel. Le plus grand avantage est dans ce cas le procédé de mesure magnétique lui-même car son fonctionnement ne peut être perturbé ni par des effets typiques aux machines (vibrations, chocs), ni de quelque autre manière que ce soit (matières solides ou liquides). Les conditions d'utilisation complexes requièrent une technique résistante.
Des matériaux de grande longévité et des unités fonctionnelles garantissent la fiabilité. Les échelles magnétiques flexibles peuvent être recouvertes d'un ruban en acier spécial qui leur offre une protection supplémentaire contre les sollicitations mécaniques. Les capteurs magnétiques ne possèdent aucune pièce mobile car l'électronique est entièrement scellée. Des boîtiers résistants en plastique et métal sont principalement utilisés. L'installation des systèmes de codeur est simple, voir la vidéo « SIKO MagLine EasyInstallation ».
De l'idée à la solution
Le but de MagLine est de remplacer des systèmes de mesure mécaniques se composant d'un codeur rotatif, d'une crémaillère et d'un pignon par un système magnétique sans contact. À ce jour, 4 groupes de produits couvrent toute la palette des tâches de mesure industrielles. Les caractéristiques essentielles faisant la différence sont la précision, la résolution et la distance de lecture. Quand il s'agit de précision, de reproductibilité et surtout de robustesse des moyens de mesure, le premier choix est la technologie magnétique SIKO de MagLine. Les principales utilisations sont l'enregistrement de positions linéaires et radiales, les valeurs angulaires et la vitesse de rotation.
Le principe de mesure magnétique
La pièce maîtresse de la mesure magnétique est une bande magnétique fixée (appelée aussi échelle). Cette bande est balayée sans contact par un codeur fixé à la partie mobile de la machine donnée. Le codeur transforme les valeurs mesurées enregistrées en signaux numériques ou analogiques au moyen d'une électronique intégrée. Ces signaux sont disponibles au choix pour les électroniques d'analyse, les commandes supérieures (API) ou directement sur site pour les indicateurs de mesure raccordés.
La mesure magnétique par elle-même résulte de la modification de résistance due à l'effet magnétique. Les bandes magnétiques sont codées chez SIKO au cours de processus spécialement développés à cet effet. Les codages de bande en résultant autorisent des procédés de mesure incrémentale ou absolue de différentes finesses de résolution.
Conditions d'utilisation
Les systèmes MagLine peuvent être montés directement là où a lieu le positionnement ou l'usinage et empêchent ainsi les erreurs de mesure pouvant être provoquées par un jeu du réducteur ou des tolérances de broche.
La distance de lecture (distance codeur/bande) possède une grande plage de tolérance. Elle peut varier sur toute la plage de mesure et à l'intérieur des limites définies (par exemple en raison d'excentricités ou de guidages imprécis). Cela ne change en rien la précision et la reproductibilité des valeurs de position.
Cette robuste métrologie affronte avec succès un grand nombre de pollutions et de sollicitations mécaniques dans un milieu industriel. Le plus grand avantage est dans ce cas le procédé de mesure magnétique lui-même car son fonctionnement ne peut être perturbé ni par des effets typiques aux machines (vibrations, chocs), ni de quelque autre manière que ce soit (matières solides ou liquides).
Les conditions d'utilisation complexes requièrent une technique résistante. C'est avant tout la grande longévité des matériaux utilisés et des unités fonctionnelles qui garantissent la fiabilité. Les bandes magnétiques flexibles peuvent être recouvertes d'un ruban en acier inoxydable qui leur offre une protection supplémentaire contre les sollicitations mécaniques.
Les capteurs ne possèdent aucune pièce mobile car l'électronique est entièrement scellée. Des boîtiers résistants en plastique et entièrement métalliques sont principalement utilisés.
Critères de sélection pour les systèmes de codeur magnétique
- Application linéaire ou rotative ?
- Procédé incrémental ou absolu ?
- Exigences relatives à la précision du système et à la reproductibilité
- Intégration dans des commandes supérieures ou un système de mesure autarque ?
Caractéristiques
- Précisions élevées pour une détermination exacte de la position et une qualité de réglage optimale
- Utilisation primaire : technique d'entraînement
- Systèmes d'enregistrement de valeurs mesurées incrémentale et absolue
- Grand choix d'interfaces et sortie de signal en temps réel
- Mesures linéaires jusqu’à 100 m
Classe de précision 1 mm – résolution typique 0,25 mm
Éprouvée et de technique accomplie, cette série de produits offre une gamme particulièrement vaste de composants s'harmonisant entre eux. Les solutions économiques autorisent un grand nombre d'applications personnalisées répondant à toutes les exigences standard de précision de mesure.
Caractéristiques
- Mesures linéaires sans fin
- Les différences de hauteur sur la distance mesurée peuvent être compensées par une distance de lecture de 20 mm maxi.
- Systèmes d'enregistrement de valeurs mesurées incrémental
- Convient particulièrement aux longues distances d'enregistrement dans la technique de stockage et de convoyage
Caractéristiques
- Précision de positionnement et résolution élevées
- Technologie flexCoder – diamètre flexible de l'anneau et constructions spécifiques aux clients
- Enregistrement de valeurs mesurées dans des conditions ambiantes difficiles
- Inusable et sans maintenance : insensible à l'encrassement, l'humidité ou la condensation
- Technique de montage et de maniement
- Entraînements directs linéaires et moteurs couples (feedback de moteur)
- Robotique
- Automation mobile
- Usinage du bois
- Usinage des métaux et de la matière plastique
- Machines textiles
- Machines-outils
- Technique de stockage
- Technique médicale
- Énergies renouvelables
- Construction de machines spéciales
