Medición magnética de longitudes y ángulos con codificadores MagLine de SIKO

Los robustos sistemas de codificadores magnéticos de SIKO se utilizan desde hace décadas en el campo de la medición de desplazamiento, la medición angular y la medición de velocidad. Los sistemas MagLine de SIKO constan de un codificador magnético con cinta magnética codificada como sistema de medición lineal o de un codificador magnético y anillo magnético o cinta magnética como sistema de medición rotatorio.

Las ventajas especiales de la tecnología magnética de medición de longitudes y ángulos MagLine

  • Medición sin contacto con codificador magnético y cinta magnética o anillo magnético
  • Completamente libre de desgaste
  • Insensible al polvo, virutas, humedad, aceite, grasa, etc.
  • Muy resistente a golpes y vibraciones
  • Sin errores de medición causados por relaciones de transmisión o juego de engranajes
  • Alta precisión y reproducibilidad del sistema
  • Fácil manejo y montaje (vídeo)
  • Duradero y económico

Las mediciones en condiciones industriales extremas son exigentes en cuanto a fiabilidad y reproducibilidad. Los sistemas MagLine se utilizan preferentemente para medir con gran precisión posiciones lineales y radiales, así como velocidades y ángulos. Ya sea en la tecnología de accionamiento y la robótica o en entornos especialmente sucios como el mecanizado de la madera, la tecnología sin contacto muestra todas sus ventajas en cualquier entorno de medición.

Robusta tecnología de codificador magnético

La tecnología de codificadores magnéticos desafía multitud de contaminantes y solicitaciones mecánicas en el uso industrial. La mayor ventaja es el propio método de medición magnético, ya que su modo de funcionamiento no se ve alterado por los efectos típicos de las máquinas (vibraciones, golpes) ni por otras influencias (sólidos o líquidos). Las exigentes condiciones de funcionamiento requieren una tecnología resistente.

Los materiales duraderos y las unidades funcionales garantizan la fiabilidad. Para cumplir los requisitos mecánicos, las escalas flexibles pueden protegerse adicionalmente con una cinta de cubierta de acero inoxidable. La propia tecnología de sensores magnéticos no tiene piezas móviles, ya que la electrónica está totalmente encapsulada. Se utilizan principalmente carcasas resistentes de plástico y metal. La instalación de los sistemas codificadores es sencilla, véase el vídeo "SIKO MagLine Easy Installation".

El principio de medición magnética

De la idea a la solución

MagLine sigue la idea de sustituir los sistemas de medición de acción mecánica, compuestos por codificador, barra dentada y piñón, por un sistema sin contacto sobre base magnética. Hasta la fecha, 4 grupos de productos cubren toda la gama de tareas de medición industrial. Las principales características distintivas son la precisión, la resolución y la distancia de lectura. En términos de precisión, reproducibilidad y, sobre todo, robustez de los procesos de medición, la tecnología magnética SIKO utilizada por MagLine es la primera elección. Los principales campos de aplicación son la adquisición de posiciones lineales y radiales, valores angulares y velocidades de giro.

El principio de medición magnética

El núcleo de la medición magnética es una cinta magnética montada de forma fija (también llamada escala). Esta cinta es explorada sin contacto por un codificador que está fijado a la parte móvil de la máquina correspondiente. El codificador convierte los valores medidos en señales digitales o analógicas a través de la electrónica integrada. Opcionalmente, estas señales están disponibles para la electrónica de evaluación, los controles de nivel superior (PLC) o las pantallas de medición conectadas directamente in situ.

La medición magnética real resulta del cambio de resistencia debido a la acción magnética. Las cintas magnéticas se codifican en SIKO mediante procesos especialmente desarrollados. Las codificaciones de cinta resultantes permiten métodos de medición incrementales o absolutos con diferentes resoluciones de precisión.

La tecnología de medición sin contacto sustituye a los vulnerables sistemas mecánicos.

Condiciones de utilización

Los sistemas MagLine pueden montarse directamente en el proceso de posicionamiento o mecanizado y evitar así, por ejemplo, los errores de medición que pueden producirse debido a la holgura del engranaje o las tolerancias del husillo.

La distancia de lectura (codificador de distancia / cinta) tiene un amplio margen de tolerancia. Puede variar en todo el rango de medición y dentro de los límites definidos (por ejemplo, debido a la excentricidad radial o a guías imprecisas). La precisión y la reproducibilidad de los valores de posición no se deterioran por ello.

La robusta tecnología de medición resiste una gran variedad de suciedad y esfuerzos mecánicos en el uso industrial. La mayor ventaja en este caso es el propio método de medición magnético, ya que su modo de funcionamiento no puede verse alterado por los efectos típicos de las máquinas (vibraciones, golpes) ni por otras influencias (sólidos o líquidos).

Las exigentes condiciones de funcionamiento requieren una tecnología resistente. Sobre todo, la durabilidad de los materiales y las unidades funcionales utilizadas garantizan la fiabilidad. Para cumplir los requisitos mecánicos, las cintas magnéticas flexibles pueden protegerse adicionalmente con una banda de recubrimiento de acero inoxidable.

El propio sistema de sensores no tiene piezas móviles porque la electrónica está completamente encapsulada. Se utilizan principalmente carcasas de plástico resistente y totalmente metálicas.

Criterios de selección de los sistemas de codificación magnética

Soluciones de codificador de alta precisión

Clase de precisión 10 μm - Resolución típica 1 μm

El sistema de retroalimentación de alta resolución está diseñado para procesos precisos y altamente dinámicos con requisitos especiales para el registro de valores de medición en el rango de μm. <o:p></o:p>

Características

  • Elevadas precisiones para una determinación exacta de la posición y una calidad de control óptima
  • Uso principal: Tecnología de accionamiento
  • Sistemas para el registro de valores de medición incrementales y absolutos
  • Amplia selección de interfaces y salida de señales en tiempo real
  • Longitudes de medición hasta100 m

Ventajas

  • Máxima resolución
  • Incremental, absoluto
  • Rentable
  • Pequeño y compacto

Especificaciones

  • Resolución: 0.1 … 5 μm
  • Desviación de la linealidad: ±10 μm
  • Precisión de repetición: ±1 μm
  • Separación de banda del codificador: hasta 0.4 mm

Soluciones de codificador flexibles

Clase de precisión 50 μm – resolución típica 10 μm

Especialmente diseñados para distancias de medición muy largas con grandes tolerancias, estos sistemas permiten detectar posiciones de forma fiable y con una precisión milimétrica.

Características

  • Sistemas para el registro de valores de medición incrementales y absolutos
  • Sistemas completos con codificador y pantalla
  • Medición de longitudes superiores a 100 m
  • Robusto para tolerancias de montaje y condiciones ambientales

Ventajas

  • Sistema versátil
  • Fácil de montar
  • Ideal para la producción en serie
  • Reequipamiento sin complicaciones

Especificaciones

  • Resolución: 1 … 100 µm
  • Precisión del sistema: ±25 µm
  • Desviación de la linealidad: ±5 µm
  • Separación de banda del codificador: hasta 2.5 mm

Soluciones de codificador robustas

Clase de precisión: 1 mm – Resolución típica 0.25 mm

Probada y técnicamente madura, esta serie de productos ofrece una gama especialmente amplia de componentes coordinados. Las soluciones económicas abren multitud de aplicaciones individuales que cumplen todos los requisitos estándar en cuanto a precisión de medición.

Características

  • Longitudes de medición infinitas
  • Longitudes de medición infinitas
  • Sistemas para el registro incremental de valores de medición
  • Especialmente adecuado para largas distancias de detección, por ejemplo, en tecnología de almacenes y transportadores

Ventajas

  • Alta resolución con recorridos de medición muy largos
  • Elevado tipo de protección (IP67)
  • Se admiten grandes tolerancias de montaje

Especificaciones

  • Resolución: 0.25 … 2 mm
  • Desviación de la linealidad: ±1 mm
  • Precisión de repetición: ±1 mm
  • Separación de banda del codificador: hasta 20 mm

Soluciones de codificador rotatorio

Preciso y duradero

Las soluciones de codificadores magnéticos son la alternativa ideal a los sistemas de codificadores rotatorios ópticos convencionales, especialmente cuando se trata de medir con precisión la velocidad o el ángulo en condiciones de aplicación exigentes.

Características

  • Alta precisión y resolución de posicionamiento
  • Tecnología flexCoder: diámetros de anillo flexibles y diseños específicos para cada cliente
  • Registro de valores de medición en condiciones ambientales difíciles
  • Sin desgaste ni mantenimiento: insensible a la suciedad, la humedad o la condensación

Ventajas

  • Alta fiabilidad operativa
  • Larga vida útil
  • Soluciones de anillos flexibles y personalizadas

Especificaciones

  • Resolución: 0.25 … 2 mm
  • Desviación de la linealidad: ±1 mm
  • Precisión de repetición: ±1 mm
  • Separación de banda del codificador: hasta 20 mm

Vídeos

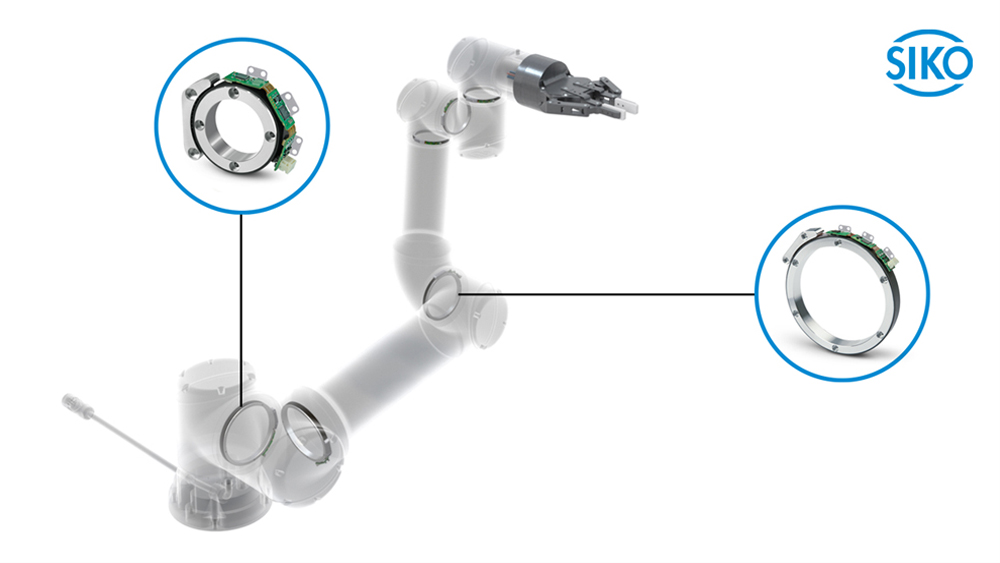

Retroalimentación de motor y posición con Flexcoder para cobots
