绝对值式编码器 WV3600MR

带空心轴的磁性安全式旋转编码器
SIKO Global, 绝对值式编码器 WV3600MR
SIKO Global, 绝对值式编码器 WV3600MR
SIKO Global, 绝对值式编码器 WV3600MR
SIKO Global, 绝对值式编码器 WV3600MR

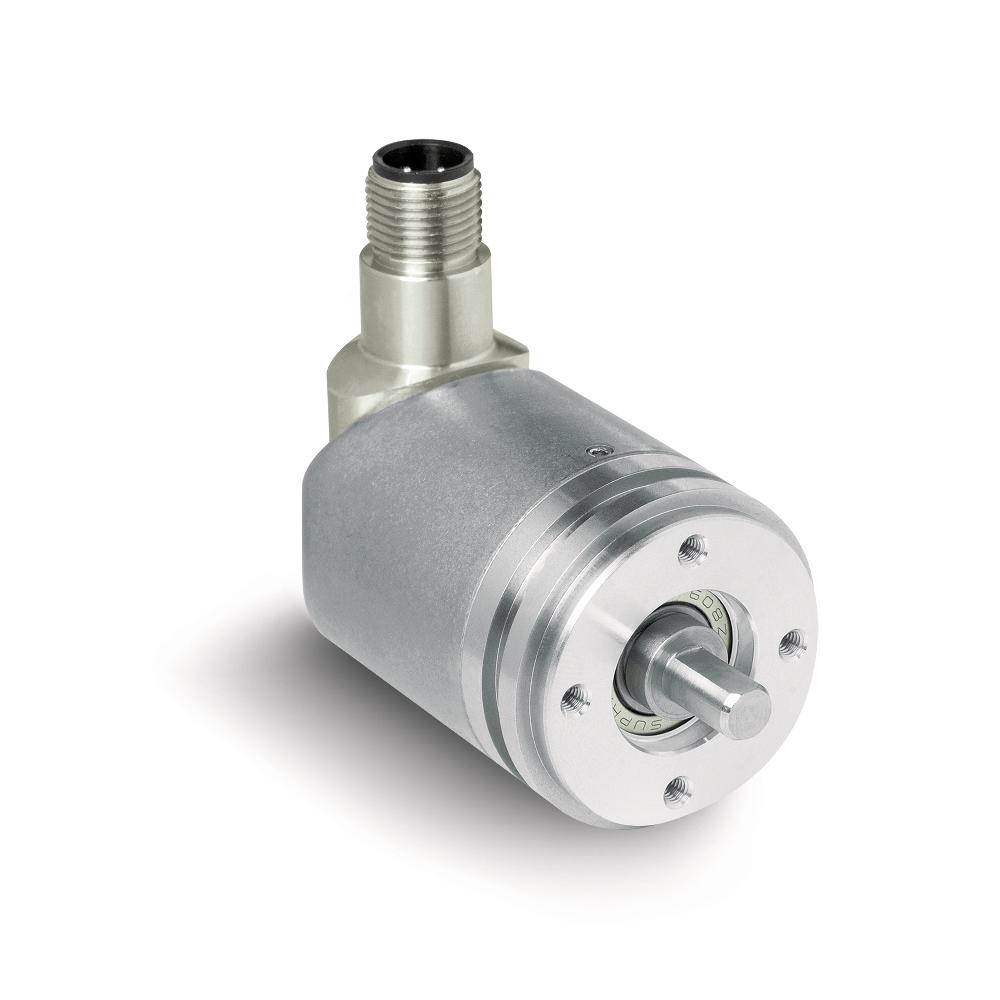

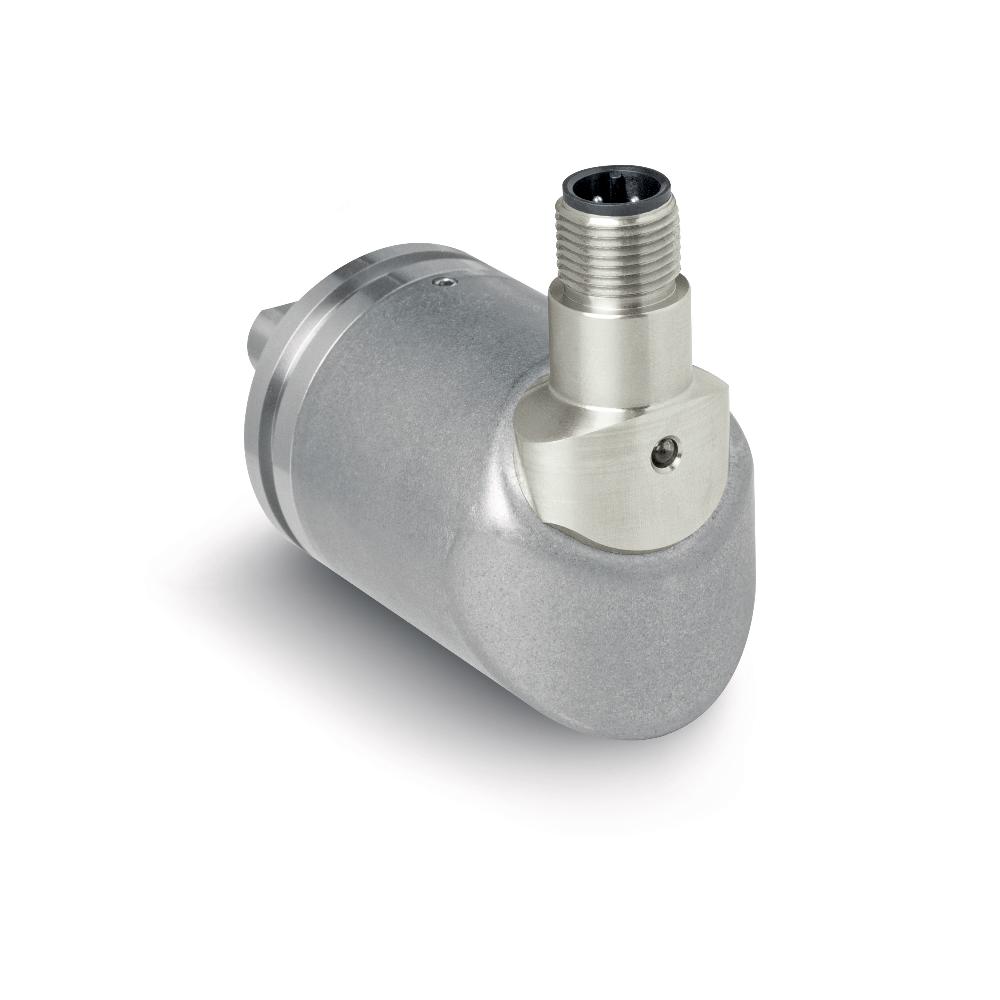

用于移动机械的最小型安全式多圈旋转编码器！ 绝对值式安全型旋转编码器 WV3600MR 专为在移动机械中的使用而开发，即使在最恶劣的环境影响下，也能提供可靠和精确的测量值。 得益于通过 SIL2 认证的创新安全理念，WV3600MR 也适合用于性能等级达 d 级的安全要求苛刻的应用。 可提供单圈和多圈类型，外径仅为 36 毫米，由此可以安装在安装空间极其有限的应用中。
  • 适用于移动机械的最小型多圈式安全编码器
  • 可提供单圈或多圈式
  • 经过 SIL2 (IEC 61508) PLd (DIN EN ISO 13849) 标准认证（在准备中）
  • 通过联邦汽车运输管理局 E1 认证（准备中）
  • 防护等级可达 IP6K9K
  • 使用 PURE.MOBILE 技术
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件

技术制图

SIKO Global, 绝对值式编码器 WV3600MR

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
轴
 不锈钢
法兰
 铝
外壳
 不锈钢
转速
≤3000  min-1
适用防护等级 IP67 和 IP6K9K
≤6000  min-1
适用防护等级 IP65
转动惯量
 3.5  gcm²
适用防护等级 IP67
 4  gcm²
当防护等级为 IP6K9K 时
启动扭矩
≤2  Ncm  在 20 °C 时
轴负载
≤60  N
径向
≤40  N
轴方向
≤200  N  当防护等级为 IP6K9K 时
径向
≤200  N  当防护等级为 IP6K9K 时
轴方向
特征
技术数据
内容补充
工作电压
 8 …  36 V DC
反极性保护
功率消耗
≤1  W  在 36 V 时
无载荷
参数存储器
1010 次循环
也适用于校准过程
状态指示
 1 个双色 LED 灯（红/绿色）
设备状态或 CAN状态
负荷能力
±36  V
CAN 接口方式
接口
 根据 ISO 11898-1/2 标准, 不带电子隔离功能
CANopen
 根据 ISO 11898-1/2 标准, 不带电子隔离功能
CANopen Safety
 符合 ISO 11898-1 标准，无电气隔离
SAE J1939 Safety
地址
 1 …  127
CANopen, CANopen Safety
 128 …  238
SAE J1939 Safety
波特率
 20  kbit/s
CANopen Safety
 50  kbit/s
CANopen Safety
 125  kbit/s
CANopen Safety
 250  kbit/s
CANopen Safety
 500  kbit/s
CANopen Safety
 800  kbit/s
CANopen Safety
 1  Mbit/s
CANopen Safety
周期循环时间
<10  ms
开关时间
<1000  ms
连接方式
 1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头 (连接类型 E12E)
 开放的电缆末端
钢绞线横截面为 0.5 mm2 (连接类型 E1)
特征
技术数据
内容补充
扫描
 磁性
分辨率
 14  bit
单圈, 16384 步骤/转
测量范围
 1  rotation(s)
单圈
 4096  rotation(s)
12 bit
 65536  rotation(s)
16 bit
特征
技术数据
内容补充
环境温度
-40 …  85 °C
储存温度
-40 …  85 °C
相对湿度
 100  %
允许凝露
防护等级
 IP65
按照 EN 60529 标准
 IP67, IP6K9K
按照 EN 60529 标准、ISO 20653 标准，根据组装说明进行安装，并提供合适的配对插头
 IP6K9K
按照 ISO 20653 标准
盐雾测试
 清晰度 4
已按照 EN 60068-2-52 标准，根据组装说明进行安装，并提供合适的配对插头

更多信息

连接引脚分配类型

E12E

信号符标
 插脚
nc
 1
+UB
 2
"整合规范文档 "
 3
CAN_H
 4
CAN_L
 5

E1

信号符标
 电缆颜色
nc
 白色
+UB
 棕色
"整合规范文档 "
 绿色
CAN_H
 黄色
CAN_L
 灰色

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

转数

1

1

1

单圈

4096

12 bit

65536

16 bit

轴直径 x 长度

10x20

10x20

10x20

直径10 mm x 20 mm

6x10

直径6 mm x 10 mm

N3/10x20

直径10 mm x 20 mm, 平键

S4/10x20

直径10 mm x 20 mm, 槽销

安装方式

M1

M1

M1

压夹式法兰 ø58 mm

M2

伺服法兰 ø58 mm

M3

压夹式法兰 ø36 mm

M4

伺服法兰 ø36 mm

防护等级

IP65

IP65

IP65

IP65

IP67

IP67

IP6K9K

IP6K9K

仅适用于轴径为 10 和安装类型为 M4

电气连接的方向位置

A

A

A

轴方向

R

径向

连接方式

E1

E1

E1

开放的电缆末端

E12E

Bus IN

电缆长度

OK

OK

OK

无电线

仅限于连接类型 E12E
01.0
单位为米
02.0
03.0
05.0
10.0
仅限于连接类型 E1

您专人的订货代码

WV3600MR - CANs - 16384 - 1 - 10x20 - M1 - IP65 - A - E1 - OK - 0
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

附件

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
SIKO Global, 延长线 KV05S0
延长线 KV05S0

  • 预装配电缆接头

  • 电线长3m

  • 连接技术 M12 (A 编码), 5 针

前往有关产品
更多附件
订货代码
配套插头, 5 针, 弯角插口
83006
配套插头, 5 针，插口
84109

供货范围

  • WV3600MR
  • 快速参考指南
