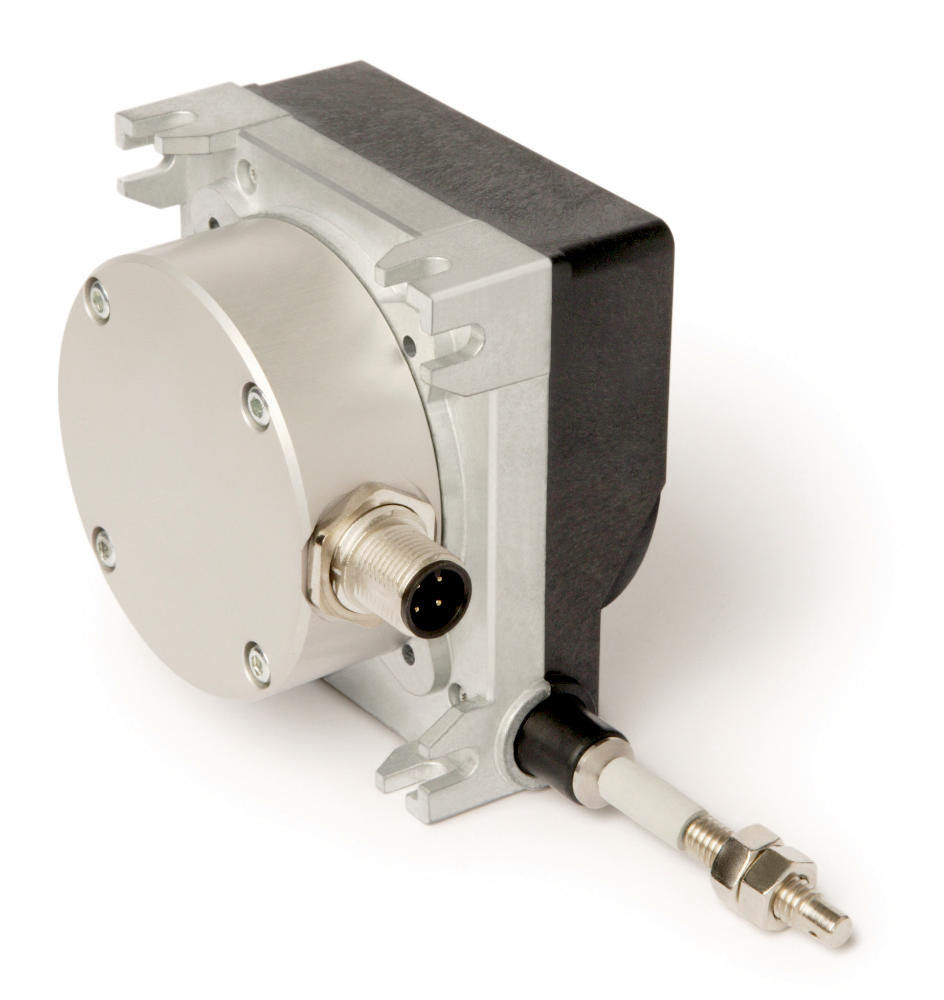

线拉编码器 SG30

坚固的结构设计可测量3000mm的长度
SIKO Global, 线拉编码器 SG30
SIKO Global, 线拉编码器 SG30
非常坚固的拉绳编码器结构紧密，适合许多的应用领域，如起重机建设，舞台建设，仓库技术等等。最大测量长度可达 3000 mm。安装简易可任意更改。
  • 紧凑、坚固的结构设计
  • 多样的安装性
  • 测量长度可达3000m
  • 电位、电压或电流的输出口
  • 压铸锌和塑料材质的外壳
  • 可密封的通风孔防止形成冷凝水
  • 绳线出口具有高密封性
  • M12 插头
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件

技术制图

SIKO Global, 线拉编码器 SG30

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.5  kg
外壳
 压铸锌/塑料
线绳类型
ø0.61  mm
不锈钢，塑料包层
ø0.6  mm
不锈钢
拉力
≥9  N
电缆长度
≤30  m
编码器型号 P10, MWI
≤20  m
编码器型号 MWU

Geber Potentiometer

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
电阻
 10  kΩ
电阻公差
±5  %
线性公差
±0.25  %
连接方式
 M12 插拔连接器 (A 编码)
4 针, 1 个插头

Messwandler, Stromausgang

特征
技术数据
内容补充
工作电压
 7 …  30 V DC  当负载为 0 Ω 时
 12 …  30 V DC  当负载为 500 Ω 时
 17   …  30 V DC  当负载 ≤500 Ω 时
输出电流
 4   …  20 mA
连接方式
 M12 插拔连接器 (A 编码)
4 针, 1 个插头

Messwandler, Spannungsausgang

特征
技术数据
内容补充
工作电压
 15 …  28 V DC  在 3 mA 无负载情况下
输出电压
 0 …  10 V DC
I载荷 ≤10 mA
电阻
 2 …  10 kΩ
相对于 GND
负载
≤15  mA
连接方式
 M12 插拔连接器 (A 编码)
4 针, 1 个插头
* 检测转换器使输出电流或输出电压与测量范围达到最佳匹配。检测转换器在出货前已进行参数预设，既在测量范围的起点和终点之间，可提供 4 至 20 mA (MWI) 或 0 至 10 V DC (MWU) 的输出信号限值。
特征
技术数据
内容补充
重复精度
±0.15  mm
每行进方向
测量范围
≤3000  mm
行进速度
≤800  mm/s
特征
技术数据
内容补充
环境温度
-40 …  80 °C
相对湿度
不允许凝露
防护等级
 IP65 (编码器部分)
按照 EN 60529 标准

更多信息

连接引脚分配类型

电位输出 P10

信号符标
 PIN
Po
 1
Pe
 2
S
 3
4

测量用变换器 MWI

信号符标
 PIN
I+
 1
I-
 2
nc
 3
nc
 4

测量变换器 MWU

信号符标
 PIN
+24 V DC
 1
GND
 2
Uout
 3
nc
 4

安装提示

当固定线拉绳时要考虑拉绳是否伸直，也就是说与线绳出口延长垂直。建议: 起始位置首先选择在拉出大约 5mm 处。这样就能避免拉绳在返回时运动到极限位置。
符号显示

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

测量范围

2000

2000

2000
单位 mm
2500
3000

绳索固定件

GW

GW

GW

带螺纹的收绳器

HK

带钩子的收绳器

RI

带环的收绳器

绳索类型

S

S

S

钢绳，防锈

SK

钢绳，塑料包层

编码器类型

MWI

MWI

MWI

测量用转换电流

MWU

测量用转换电压

P10

电位计

电气连接的方向位置

1

1

1

绳索出口方向

2

向上

3

绳索出口的对面

4

向下

您专人的订货代码

SG30 - 2000 - GW - S - MWI - 1
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

符合 UKCA 规定声明

PDF

EN

附件

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
SIKO Global, 延长线 SV

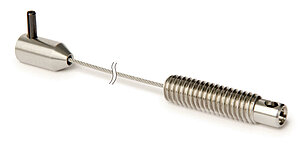

延长线 SV

  • 用于延长测量线绳或延长与被测对象的距离，但编码器本身的测量范围不会因此而扩大

  • 简便的安装

前往有关产品
SIKO Global, 导向辊 UR
导向辊 UR

  • 用于改变测量方向。当拉绳编码器不能垂直于拉绳方向进行安装时，将使用变向滚筒。

  • 多个导向辊轮可以组合在一起

前往有关产品
更多附件
订货代码
配套插头, 4 针，插口
83419
配套插头, 4 针，插口
83526

供货范围

  • SG30
