Sensor de tracción por cable SG30

Construcción robusta con 3000 mm de longitud de medición
SIKO Global, Sensor de tracción por cable SG30
SIKO Global, Sensor de tracción por cable SG30
Sensor de tracción por cable muy robusto en forma constructiva compacta, para múltiples campos de aplicación, como construcción de grúas, de plataformas, técnica de rodamientos etc. hasta una longitud de medición de 3000mm. Montaje sencillo de modificación universal.
  • Modo de construcción compacto y robusto
  • Posibilidades de montaje variables
  • Longitud de medición hasta 3.000 mm
  • Salida de potenciómetro, de tensión o de corriente
  • Carcasa de fundición inyectada de cinc y plástico
  • Aberturas de ventilación que se pueden cerrar frente a la formación de agua condensada
  • Elevada estanqueidad en la salida del cable
  • Conexión de enchufe M12
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Más informaciones
  • Pedido
  • Descargas
  • Accesorio

Dibujo técnico

SIKO Global, Sensor de tracción por cable SG30

Característica

Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.5  kg
Carcasa
 fundición inyectada de cinc/plástico
Tipo de cable
ø0.61  mm
acero fino inoxidable, revestido de plástico
ø0.6  mm
acero fino inoxidable
Fuerza de extracción
≥9  N
Longitud cable
≤30  m
tipo de transmisor P10, MWI
≤20  m
tipo de transmisor MWU

Geber Potentiometer

Característica
Característica
Complemento
Capacidad de carga
 2  W  a 70 °C
resistencia
 10  kΩ
Tolerancia de resistencia
±5  %
Tolerancia de linealidad
±0.25  %
Tipo de conexión
 M12-conector de enchufe (codificado A)
4 polos, 1 clavija

Messwandler, Stromausgang

Característica
Característica
Complemento
Tensión de servicio
 7 …  30 V DC  con carga aparente 0 Ω
 12 …  30 V DC  con carga aparente 250 Ω
 17   …  30 V DC  con carga aparente ≤500 Ω
Corriente de salida
 4   …  20 mA
Tipo de conexión
 M12-conector de enchufe (codificado A)
4 polos, 1 clavija

Messwandler, Spannungsausgang

Característica
Característica
Complemento
Tensión de servicio
 15 …  28 V DC  a 3 mA sin carga
Tensión de salida
 0 …  10 V DC
Icarga ≤10 mA
resistencia
 2 …  10 kΩ
contra GND
Carga
≤15  mA
Tipo de conexión
 M12-conector de enchufe (codificado A)
4 polos, 1 clavija
* Los transductores permiten adaptar de forma óptima la corriente o la tensión de salida al rango de medición. El transductor viene preajustado de fábrica de forma que entre el punto inicial y final del campo de medida se disponga de una señal de salida de 4 ... 20 mA (MWI) o 0 ... 10 V DC (MWU).
Característica
Característica
Complemento
Precisión de repetición
±0.15  mm
en función de la dirección de aproximación
Gama de medición
≤3000  mm
Velocidad de desplazamiento
≤800  mm/s
Característica
Característica
Complemento
Temperatura ambiente
-40 …  80 °C
Humedad relativa del aire
formación de rocío no permitida
Tipo de protección
 IP65 (unidad de sensor)
EN 60529

Más informaciones

asignación de pines

Salidas potenciométricas P10

Señal
 PIN
Po
 1
Pe
 2
S
 3
4

Transductor MWI

Señal
 PIN
I+
 1
I-
 2
nc
 3
nc
 4

Transductor MWU

Señal
 PIN
+24 V DC
 1
GND
 2
Uout
 3
nc
 4

Observación de montaje

En la fijación del cable, hay que tener en cuenta que la extracción del cable se realice en prolongación recta, es decir, vertical respecto a la salida del cable. Recomendación: elegir una posición inicial sólo tras una extracción de aprox. 5 mm. De este modo, se impide que la tracción del cable choque con el tope en caso de marcha atrás.
Representación simbólica

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Gama de medición

2000

2000

2000
en mm
2500
3000

fijación del cable

GW

GW

GW

alojamiento cable con rosca

HK

alojamiento cable con gancho

RI

alojamiento del cable con anillo

tipo de cable

S

S

S

cable de acero, inoxidable

SK

cable de acero, revestido de plástico

tipo de codificador

MWI

MWI

MWI

transductor de corriente

MWU

transductor de tensión

P10

potenciómetro

posición conexión eléctrica

1

1

1

Dirección salida del cable

2

hacia arriba

3

frente a la salida del cable

4

hacia abajo

Su clave de pedido

SG30 - 2000 - GW - S - MWI - 1
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Instrucciones de montaje

PDF

DE | EN

Declaraciones de conformidad UE

PDF

DE | EN

Modelo 3D-CAD

Enlace/URL

CAD-Modell

Declaraciones de conformidad UKCA

PDF

EN

Accesorio

SIKO Global, Visión de conjunto Contraenchufe
Visión de conjunto Contraenchufe

  • Contraenchufe recto

  • Contraenchufe acodado

  • Enchufe D-SUB

Ver producto

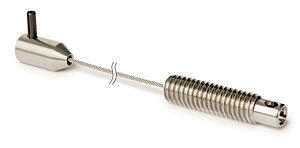

SIKO Global, Prolongación de cable SV
Prolongación de cable SV

  • Para la prolongación del cable de medición o de la distancia con el objeto de medición no se prolonga sin embargo por ello la gama de medición del mismo codificador

  • Montaje sencillo

Ver producto

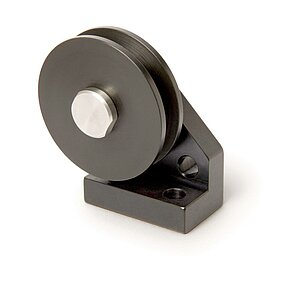

SIKO Global, Rodillo de desvío UR
Rodillo de desvío UR

  • Para la modificación de la dirección de medición Se emplean rodillos de desvío cuando el sensor de tracción por cable no se puede montar en prolongación vertical respecto a la dirección de salida del cable

  • Se pueden combinar varios rodillos de desvío

Ver producto
Otro accesorio
Clave del pedido
Contraenchufe, 4 polos, hembrilla
83419
Contraenchufe, 4 polos, hembrilla
83526

Volumen de suministro

  • SG30
