线拉编码器 SG10

小型结构具有 2000mm 的测量长度
SIKO Global, 线拉编码器 SG10
SIKO Global, 线拉编码器 SG10

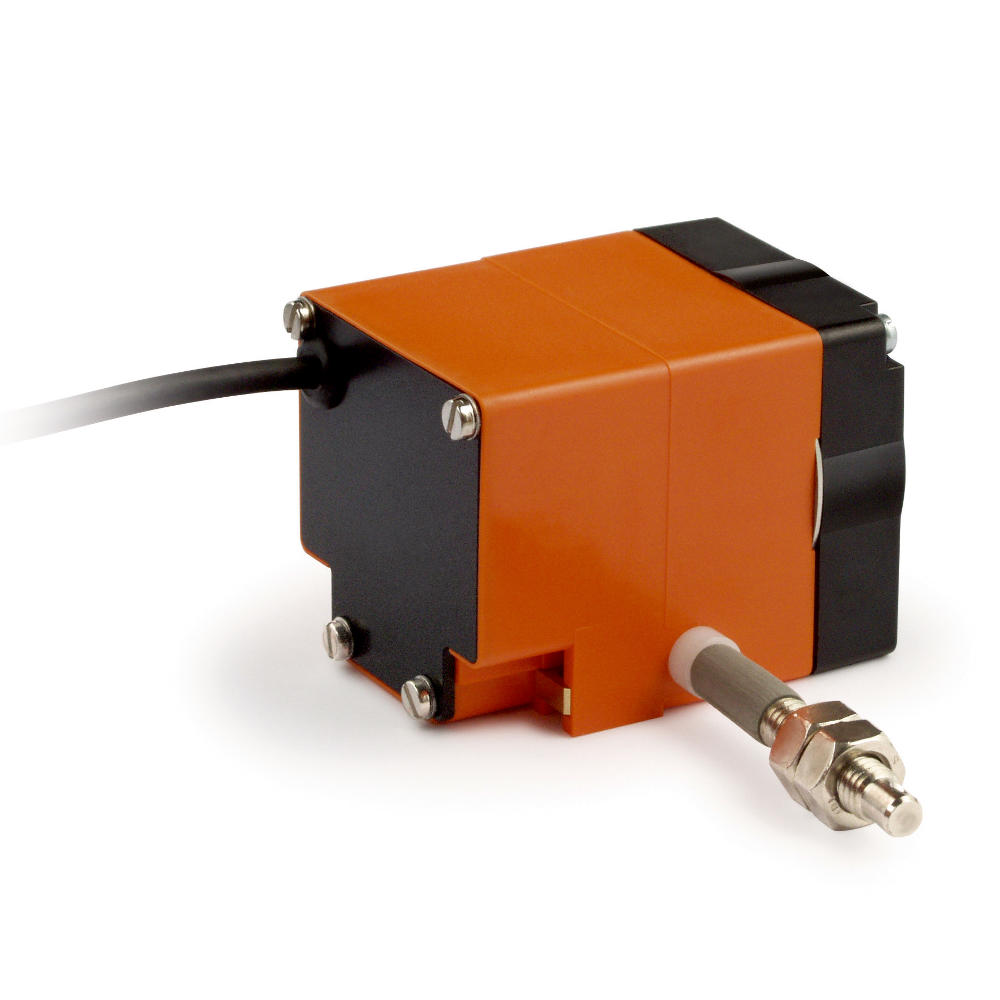

微型拉绳编码器，用于记录最大测量长度为 2000mm 的线性测量位移。
  • 紧凑型结构
  • 标准化的接口可被广泛应用
  • 简便的安装
  • 最大测量长度可达2000m
  • 电位、电压、电流输出口或增量编码器
  • 高强度塑料外壳
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件

技术制图

SIKO Global, 线拉编码器 SG10

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.2  kg
外壳
 增强塑料
线绳类型
ø0.45  mm
不锈钢，塑料包层
ø0.45  mm
不锈钢
拉力
≥2  N
测量位移/ 线鼓转动
 100  mm
电缆长度
≤30  m
编码器型号 P10 + MWI
≤20  m
编码器型号 MWU

Geber Potentiometer

特征
技术数据
内容补充
负荷能力
 1.5  W  在 70 °C 时
电阻
 10  kΩ
电阻公差
±5  %
线性公差
±0.25  %
±0.1  %
编码器类型 MWI/0,1

Messwandler, Stromausgang

特征
技术数据
内容补充
工作电压
24 V DC ±20 %  当负载 ≤500 Ω 时
输出电流
 4 …  20 mA

Messwandler, Spannungsausgang

特征
技术数据
内容补充
工作电压
 15 …  28 V DC  在 3 mA 无负载情况下
输出电压
 0 …  10 V DC
负载
≤15  mA
* 检测转换器使输出电流或输出电压与测量范围达到最佳匹配。检测转换器在出货前已进行参数预设，既在测量范围的起点和终点之间，可提供 4 至 20 mA (MWI) 或 0 至 10 V DC (MWU) 的输出信号限值。
特征
技术数据
内容补充
重复精度
±0.15  mm
行进速度
≤800  mm/s
特征
技术数据
内容补充
环境温度
-10 …  80 °C
无测量转换器
 0 …  50 °C
带测量变换器
防护等级
 IP50 (编码器部分 电位计)
按照 EN 60529 标准
 IP54 (增量式)
按照 EN 60529 标准

更多信息

连接引脚分配类型

电位输出 P10

信号符标
 E1 (夹子)
Po
 棕色
Pe
 白色
S
 绿色

测量用变换器 MWI

信号符标
 电缆颜色
I+
 棕色
I-
 白色

测量变换器 MWU

信号符标
 电缆颜色
+24 V DC
 棕色
GND
 白色
Uout
 绿色

安装提示

当固定线拉绳时要考虑拉绳是否伸直，也就是说与线绳出口延长垂直。建议: 起始位置首先选择在拉出大约 5mm 处。这样就能避免拉绳在返回时运动到极限位置。
符号显示

订单代码

订购提示

在测量范围为 2000I 情况下， 必须单独订购出厂直接安装的旋转编码器 IV2800。

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

测量范围

300

300

300
单位 mm
500
1000
编码器型号 Ω, I, U (电位计和测量用转换器)
2000I

只与编码器型号 S5, S5R

绳索类型

S

S

S

钢绳，防锈

SK

钢绳，塑料包层

编码器类型

P10

P10

P10

电位计 10kΩ

MWI

测量变流器 4 … 20 mA

MWU

测量变压器 0 … 10 V

S5

旋转编码器 IV2800, 电线出口轴向

S5R

旋转编码器 IV2800, 电线出口径向

0

其他可咨询

电缆长度

00,5

00.5

00,5

0.5 m

编码器型号 P10 以及 MWI / MWU
01.0 0.5 m
01.0  20.0 m, 最小增量 1 m
编码器型号 P10 以及 MWI / MWU
IG

类型特征由已装配的编码器指定

在测量范围 2000I 情况下

您专人的订货代码

SG10 - 300 - S - P10 - 00.5
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

符合 UKCA 规定声明

PDF

EN

安装指南

PDF

DE | EN

SP01

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN

附件

SIKO Global, 延长线 SV
延长线 SV

  • 用于延长测量线绳或延长与被测对象的距离，但编码器本身的测量范围不会因此而扩大

  • 简便的安装

前往有关产品
SIKO Global, 导向辊 UR
导向辊 UR

  • 用于改变测量方向。当拉绳编码器不能垂直于拉绳方向进行安装时，将使用变向滚筒。

  • 多个导向辊轮可以组合在一起

前往有关产品

供货范围

  • SG10

SIKO 产品应用实例报告

液压平台在电影制作中移动了一辆火车

SIKO 位置传感器成功用于Marvel & Warner-Brothers大片中的特殊效果
