Capteur de câble SG10

Petit modèle pour mesures linéaires de 2000 mm
SIKO Global, Capteur de câble SG10
SIKO Global, Capteur de câble SG10
Capteur à câble mininature d'enregistrement de déplacements linéaires de 2000 mm maximum.
  • Modèle compact
  • Utilisation universelle par interfaces standardisées
  • Montage simple
  • Mesure linéaire 2000 mm max.
  • Sortie potentiomètre, tension, courant ou codeur incrémental
  • Boîtier plastique renforcé
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Commande
  • Téléchargements
  • Accessoires

Dessin industriel

SIKO Global, Capteur de câble SG10

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.2  kg
Boîtier
 plastique renforcé
Type de câble
ø0.45  mm
acier spécial inoxydable, gainé de plastique
ø0.45  mm
acier spécial inoxydable
Force de traction
≥2  N
Déplacement linéaire/circonférence du tambour
 100  mm
Longueur de câble
≤30  m
type de codeur P10 + MWI
≤20  m
type de codeur MWU

Geber Potentiometer

Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
 1.5  W  à 70 °C
résistance
 10  kΩ
Tolérance de résistance
±5  %
Tolérance de linéarité
±0.25  %
±0.1  %
type de codeur MWI/0,1

Messwandler, Stromausgang

Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %  pour charge ≤500 Ω
Voltage de sortie
 4 …  20 mA

Messwandler, Spannungsausgang

Caractéristique
Caractéristiques techniques
Complément
Tension de service
 15 …  28 V CC  pour 3 mA sans charge
Tension de sortie
 0 …  10 V CC
Charge
≤15  mA
* Les transformateurs de mesure permettent l’adaptation optimale du courant de sortie ou de la tension de sortie à la plage de mesure. Le transformateur de mesure est préréglé en usine de manière à ce qu'un signal de sortie de 4 à 20 mA (MWI) ou de 0 à 10 V DC (MWU) soit disponible entre le point de départ et celui de fin de la plage de mesure.
Caractéristique
Caractéristiques techniques
Complément
Reproductibilité
±0.15  mm
Vitesse de déplacement
≤800  mm/s
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-10 …  80 °C
sans transducteur de mesure
 0 …  50 °C
avec transducteur de mesure
Type de protection
 IP50 (partie codeur potentiomètre)
EN 60529
 IP54 (incrémental)
EN 60529

Plus d’informations

affectation des broches

Sorties potentiométriques P10

Signal
 E1 (borne)
Po
 marron
Pe
 blanc
S
 vert

Transducteur de mesure MWI

Signal
 Couleur du câble
I+
 marron
I-
 blanc

Transducteur de mesure MWU

Signal
 Couleur du câble
+24 V DC
 marron
GND
 blanc
Uout
 vert

Instruction de montage

Il doit être tenu compte lors de la fixation du câble de ce que la course du câble s'effectue en prolongement droit, donc vertical de sa sortie. Recommandation :ne choisir une position initiale qu'après avoir fait sortir env. 5 mm de câble. Cela évite que le câble retourne jusqu'en butée.
Représentation symbolique

Commande

Indication relative à la commande

Pour la plage de mesure 2000I, le codeur rotatif monté en usine IV2800 doit être commandé dans une position séparée.

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Plage de mesure

300

300

300
en mm
500
1000
types de codeur Ω, I, U (potentiomètre et transducteur de mesure)
2000I

uniquement avec type de codeur S5, S5R

type de câble

S

S

S

câble d'acier, inoxydable

SK

câble d'acier, gainé de plastique

type de codeur

P10

P10

P10

potentiomètre avec 10 kΩ

MWI

transducteur de mesure 4 … 20 mA

MWU

transducteur de mesure 0 … 10 V

S5

codeur rotatif IV2800, sortie de câble axiale

S5R

codeur rotatif IV2800, sortie de câble radiale

0

autres sur demande

Longueur de câble

00,5

00.5

00,5

0.5 m

pour type de codeur P10 ou MWI/MWU
01.0 0.5 m
01.0  20.0 m, par pas de 1 m
pour type de codeur P10 ou MWI/MWU
IG

spécifié via le codeur monté

pour plage de mesure 2000I

Votre clé de commande

SG10 - 300 - S - P10 - 00.5
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions abrégées

PDF

DE | EN

Modèle 3D-CAO

Lien/URL

CAD-Modell

Certificate de conformité UKCA

PDF

EN

Instructions de montage

PDF

DE | EN

SP01

PDF

DE | EN

Certificate de conformité EU

PDF

DE | EN

Accessoires

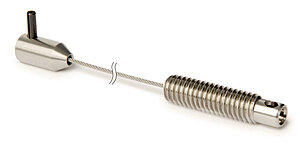

SIKO Global, Prolongement du câble SV
Prolongement du câble SV

  • Prolongement du câble de mesure ou de l‘écart de l‘objet de mesure; toutefois la plage de mesure du codeur n‘est pas plus étendue

  • Montage simple

Vers le produit

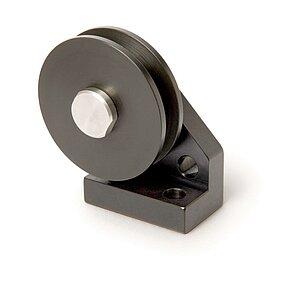

SIKO Global, Poulie de renvoi UR
Poulie de renvoi UR

  • Modifier le sens de mesure. Des poulies de renvoi pourront être montées quand le capteur de déplacement par câble n‘est pas au même niveau que la direction de déroulement du câble

  • Plusieurs poulies de renvoi peuvent être associées

Vers le produit

Étendue de la livraison

  • SG10
