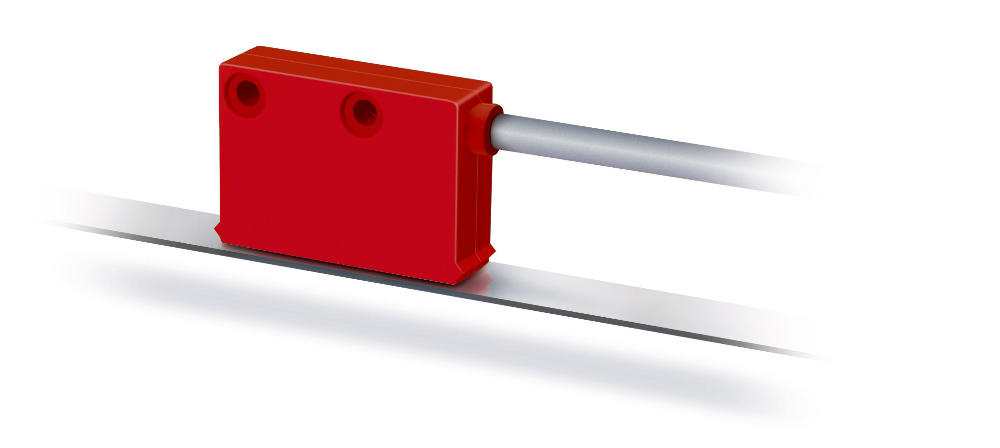

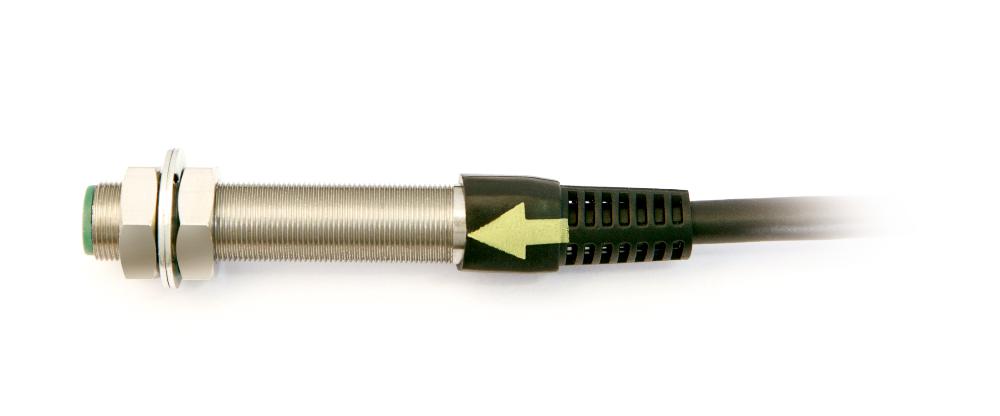

磁性传感器 MSK320
增量式,数字接口,分辨率 12.5μm,缩放系数 64
- 最大分辨率为 12.5 μm
- 与 MR320 或 MBR320 (250针)一起, 最大分辨率为 0.006°
- 重复精度为 ±0.04 毫米
- 重复性精度 ±1 增量式
- 与磁尺 MB320/1, 磁环 MRI01 或者 MR320, 磁尺环 MBR320 配合工作
- 取值距离 ≤2 mm
- 与 MR320 或者 MBR320(250针 )相连接,最大可达 16000 脉冲/转
- 可选择带基准点为 R 或灵活的基准特性为 FR
技术制图
技术数据
信号图
提示
信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
更多信息
连接引脚分配类型
同相式并无基准信号
信号符标 |
E1 |
E6X |
E8X |
GND |
黑色 |
1 |
1 |
+UB |
棕色 |
2 |
2 |
A |
红色 |
3 |
3 |
B |
橙色 |
4 |
4 |
nc |
5 |
5 |
|
nc |
6 |
6 |
|
nc |
7 |
7 |
|
nc |
8 |
||
nc |
9 |
反相式并带基准信号
信号符标 |
E1 |
E6X |
E8X |
A |
红色 |
1 |
1 |
B |
橙色 |
2 |
2 |
I |
蓝色 |
3 |
3 |
+UB |
棕色 |
4 |
4 |
GND |
黑色 |
5 |
5 |
A/ |
黄色 |
6 |
6 |
B/ |
绿色 |
7 |
7 |
I/ |
紫色 |
8 |
8 |
nc |
9 |
反相式并无基准信号
信号符标 |
E1 |
E6X |
E8X |
A |
红色 |
1 |
1 |
B |
橙色 |
2 |
2 |
nc |
3 |
3 |
|
+UB |
棕色 |
4 |
4 |
GND |
黑色 |
5 |
5 |
A/ |
黄色 |
6 |
6 |
B/ |
绿色 |
7 |
7 |
nc |
8 |
||
nc |
9 |
安装提示
参考信号 |
O, I |
R |
FR |
A, 传感器/尺的读取间距 |
≤2 mm |
≤1.5 mm |
0.4 … 1.0 mm |
B, 横向偏移 |
±2 mm |
±0.5 mm |
±0.5 mm |
C, 同心度偏差 |
±3° |
±3° |
±3° |
D, 纵向斜度 |
±1° |
±1° |
±1° |
E, 横向斜度 |
±3° |
±3° |
±3° |
4 |
2 |
2 |
2 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
工作电压
4
造型结构
A
连接方式
E1
电缆长度
02.0
输出电路
PP
输出信号
NI
基准参考信号
O
线性分辨率/
径向缩放因数
0.0125/64
附件
类似产品
供货范围
- MSK320
- 紧固套件
- 安装指南
