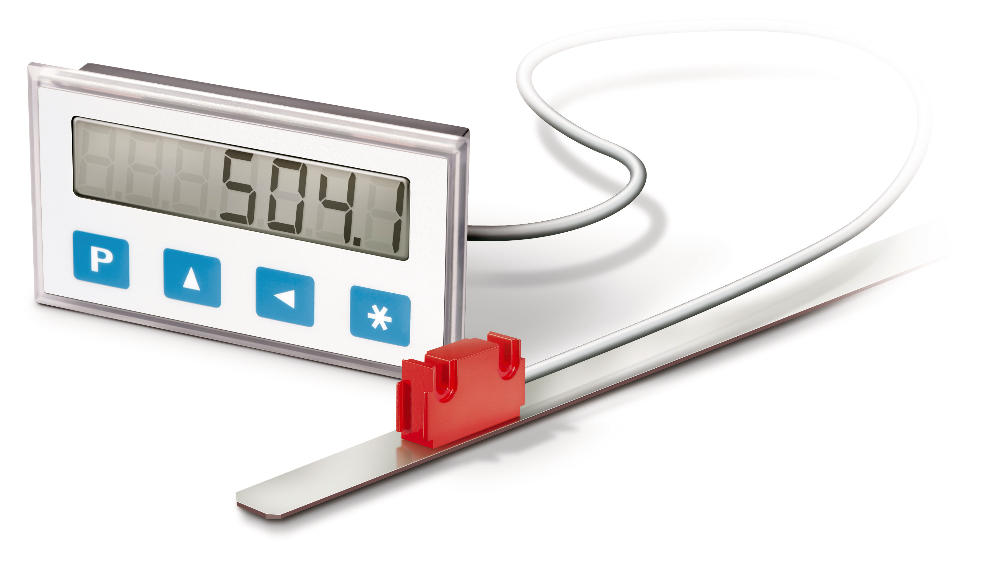

测量显示器 MA504/1
准绝对值，小型独立电源 LCD 显示器
- 最大精度显示为 10 μm
- 重复精度最大为 ±0.01 毫米
- 低功耗液晶显示
- 公制或小数英寸显示
- 增量功能和复位功能
- 直接设定基准值/偏移值
- 电池缓冲存储器
- 电池运行
- MS500H 传感器，可插拔
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳结构
嵌入式外壳， 塑料
控制面板开口尺寸为 67+3 x 33.5+0.3
特征
技术数据
内容补充
工作电压
3
V DC
电流消耗
~150
µA
在 3 V DC 情况下
指示/指示范围
Low-Power LCD 显示屏, 高度为 ~11 mm
十进制至 10微米
-999999 … 999999
电池监控
~2.4
V DC
低电量符号
连接方式
集成电池盒
电源
特征
技术数据
内容补充
分辨率
0.01
mm
,
0.05
,
0.1
,
1
可编程的角度指示器
0.001
,
0.01
in
系统精确度
±(0.1 + 0.01 x L) 毫米, L 单位米
在 TU = 20 °C 时
±(0.05 + 0.01 x L) 毫米, L 单位米
在 TU = 20 °C 时
可选
重复精度
±0.01
mm
±1个数字
行进速度
≤5
m/s
特征
技术数据
内容补充
环境温度
0 … 60 °C
储存温度
-10 … 70 °C
相对湿度
≤95
%
不允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP40 整个设备
按照 EN 60529 标准
IP54 正面
按照 EN 60529 标准
订单代码
供货范围
- MA504/1
- 安装指南
