手轮 HG5
塑料旋转手柄
- 玻璃钢材质的低成本紧凑型旋转手柄
- 多种规格
- 边缘圆滑的表面避免积灰
- 轮毂可选择由塑料或金属制造
- 不同的轮毂加工
技术制图
技术数据
尺寸表
|
轮毂 |
øD |
ødv |
ødx |
ød1 |
ød2 |
ød3 |
a |
b |
c |
e |
f |
h |
适用于 |
|
塑料 |
63 |
6 … 12 |
13 |
21 |
58 |
49 |
28.9 |
14.3 |
19.2 |
17.2 |
14.3 |

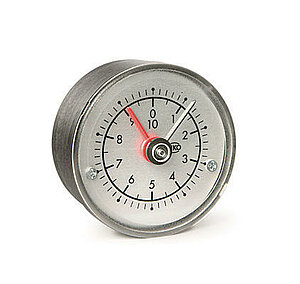

S50/1 |
|
|
金属 |
63 |
5.8 |
6 … 14 |
18 |
26 |
58 |
52 |
28.9 |
13.3 |
22.2 |
14.3 |
17.3 |
S50/1 |
|
3 |
2 |
2 |
3 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
特殊加工
|
手轮类型 |
HG5 |
|||
|
钻孔 dH7 |
6, 8 |
9,10 |
12 |
14* |
|
毂槽JS9槽宽 |
3 |
4 |
5 |
|
|
销孔 |
3.8/10 |
3.8/10 |
3.8/10 |
4.8/10* |
|
毂螺纹 无毂槽JS9 |
M4/10 |
M4/10 |
M4/10* |
M6/10* |
|
毂螺纹 带毂槽JS9 |
M3/10 |
M3/10 |
M3/10 |
|
|
3 |
2 |
2 |
2 |
2 |
橙色突出显示的是订单特征。
订单代码
系统技术配置
特征
选择类型规格
内容补充
轮毂材料
A
孔径
5.8
键槽
OP
销孔
OS
轮毂螺纹
ONG
轮毂经过加工
OAN
位置指示器
PM
供货范围
- HG5
