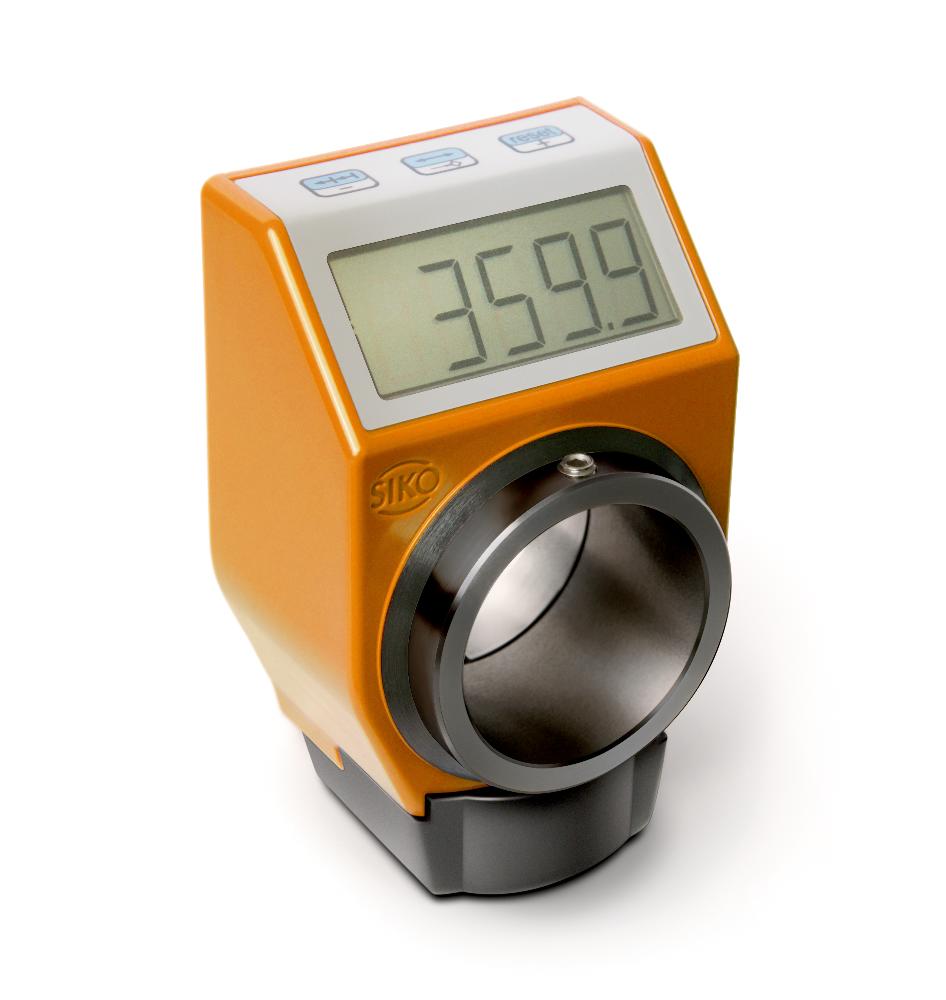

电子式位置指示器 DE10

 用于大的轴直径
SIKO Global, 电子式位置指示器 DE10
SIKO Global, 电子式位置指示器 DE10
DE10 位置指示器是可自由编程和纯电池供电的位置指示器。DE10 指示器提供了最高的灵活性，因为设置参数的基础设备不变，可以根据应用设置所需的主轴螺距、显示精确度和读值位置等。 通过使用编程软件及外部接口达到简便地进行参数设置。
  • 用于长度或角度测量的电子数字式显示器
  • 通过编程软件 ProToolDE 可自由编程
  • 空心轴最大直径 30 毫米
  • 5位含特殊字符的液晶显示器
  • 字符高度约为12毫米
  • 复位、增量、偏移值通过键盘操作
  • 电池使用寿命长
  • 无需拆开设备就可简便的更换电池
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 电子式位置指示器 DE10

技术数据

机械参数
电气数据
环境条件
特征
技术数据
内容补充
重量
~0.1  kg
轴
 抛光钢制（带滑动轴承）
(≤ 直接 30H7)
外壳
 塑料
转速
≤600  min-1
(100 % 接通时间)
特征
技术数据
内容补充
电池
 锂纽扣电池，3 V，型号 CR2032
~2 年使用寿命
 锂纽扣电池，3 V，型号 CR2477
~8 年使用寿命
指示/指示范围
 5 位 LCD 显示 7 段, ~8 mm 高
-19999 … 99999
特征
技术数据
内容补充
环境温度
-10 …  60 °C
储存温度
-30 …  80 °C
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP51
按照 EN 60529 标准
耐冲击性
300 m/s2, 15 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
200 m/s2, 100 … 2 kHz
按照 EN 60068-2-6 标准

订单代码

订购提示

注意：橙色突出显示的是订单特征。

提示

请注意，显示器显示(每圈的测量值/显示除数)最小值必须为2！

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

安装位置 *

02

02

02

平行轴

04

垂直轴

每转的测量值 *

00002

00002

00002
00002  90000
W3600

角度方式 0° … 360°, 分辨率 0.1°

只适合小数点为 "1" 时
Z3600

角度方式 -180° … +180°, 分辨率 0.1°

只适合小数点为 "1" 时

小数点位 *

0

0

0

0 = 00000

1

1 = 0000.0

2

2 = 000.00

3

3 = 00.000

显⽰除数 *

1

1

1
10
100
1000
见显示值计算

计数方向 *

i

i

i

顺时针方向递增值

e

逆时针方向递增值

按键操作方式

D

D

D

直接调零*

V

延迟归零5秒*

K

只有增量功能

OF

没有功能键

空心轴/
直径

30

30

30

直径30 mm

20

直径20 mm

RH16
RH22
RH24
RH25
RH25.4
RH26
减径套
0

其他可咨询

颜色

O

O

O

橙色 RAL 2004

S

黑色 RAL 9005

电池

B2

B2

B2

~2 年使用寿命

B8

~8 年使用寿命

注意技术图纸
* 可通过ProTool DE编程软件进行编程

您专人的订货代码

DE10 - 02 - 00002 - 0 - 1 - i - D - 30 - O - A - B2
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN | FR

安全资料表

PDF

EN

3D-CAD 模型

链接或 URL

CAD-Modell

符合 UKCA 规定声明

PDF

EN

附件

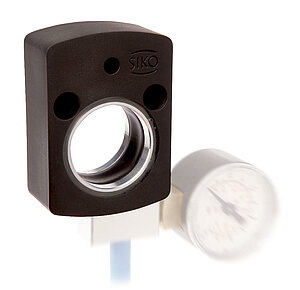

SIKO Global, 气动夹板 KP09P
气动夹板 KP09P

  • 用于轴夹紧固定的气动夹板

  • 压力气体接口大小可选择

  • 简易安装和改进

前往有关产品
SIKO Global, 夹板 KPL09
夹板 KPL09

  • 匹配位置指示器 DA09S 的轮廓

  • 用于轴直径 12 … 20 毫米

  • 压铸锌材质的坚固制造方式

前往有关产品

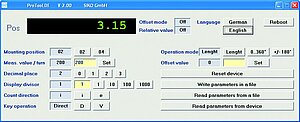

SIKO Global, 编程软件 ProTool DE
编程软件 ProTool DE

  • 参数的可自由编程性

  • 角度和直线测量切换模式

  • 带 USB 连接线

前往有关产品
SIKO Global, 减径套 RH
减径套 RH

  • 安装简便快捷

  • 发篮处理钢材或不锈钢

前往有关产品

类似产品

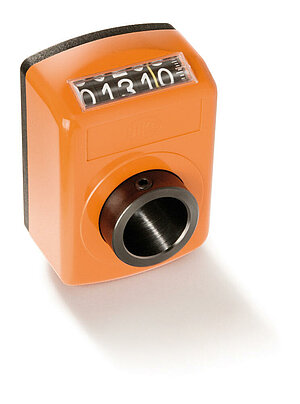

SIKO Global, 数字式位置指示器 DA09S
数字式位置指示器 DA09S

  • 最常用的尺寸在超薄结构中

  • 空心轴最大直径 20 毫米

  • 具有 5 位数和精细读数的计数器

前往有关产品

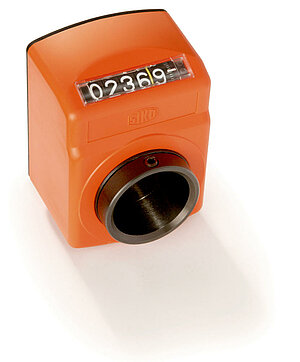

SIKO Global, 数字式位置指示器 DA10
数字式位置指示器 DA10

  • 专门用于大轴径

  • 空心轴最大直径 30 毫米

  • 具有 5 位数和精细读数的计数器

前往有关产品

供货范围

  • DE10
  • 安装指南
