Volantino KHB13
In materiale sintetico rinforzato con fibre di vetro
- Robusto volantino in materiale sintetico dal costo contenuto
- Mozzo in acciaio zincato per elevata stabilità e facile montaggio dell'albero
- Diverse lavorazioni del mozzo

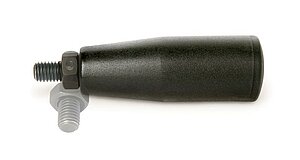

- Con filetto per montare una manopola girevole (si veda Accessori)
Disegno tecnico
Dati tecnici
Tabella misure
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
Adatto per |
|
130 |
6.8 |
26 |
42 |
98.2 |
66 |
24 |
28.5 |
24 |
M8 |
S80/1; SZ80/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
Lavorazione speciale
|
Modello volantino |
KHB13 |
||||||
|
Foro dH7 |
7, 8 |
9, 10 |
11, 12 |
13 … 17 |
18 … 20 |
21 … 24 |
25, 26 |
|
Larghezza scanalatura per chiavetta JS9 |
3 |
4 |
5 |
6 |
|||
|
Foro per perno |
3.8/8 |
3.8/8 |
3.8/8 |
4.8/8 |
4.8/8 |
4.8/8 |
|
|
Filetto del mozzo senza scan. chiav. JS9 |
M4/12 |
M4/12 |
M4/12 |
M6/12 |
M6/12 |
M6/12 |
|
|
Filetto del mozzo con scan. chiav. JS9 |
M3/12 |
M3/12 |
M4/12 |
M5/12 |
|||
|
4 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Diametro foro
6.8
scanalatura per chiavetta
OP
Foro per perno
OS
mozzo filettato
ONG
mozzo tornito
PM
Accessori
Volume di fornitura
- KHB13
